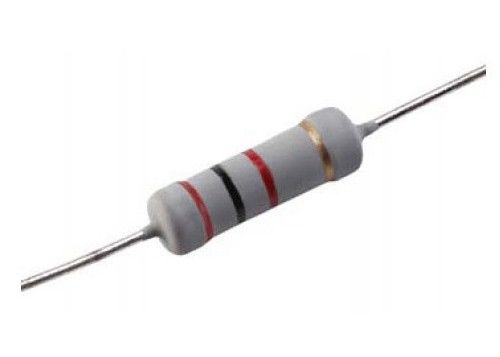

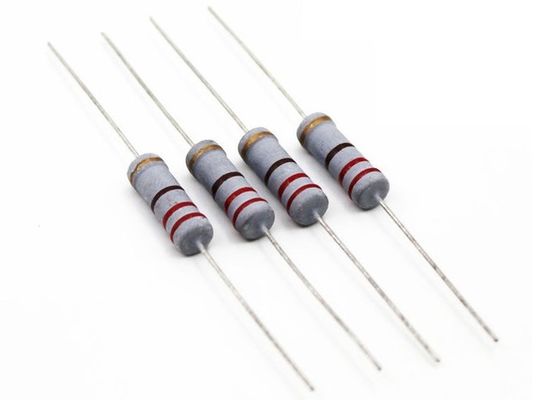

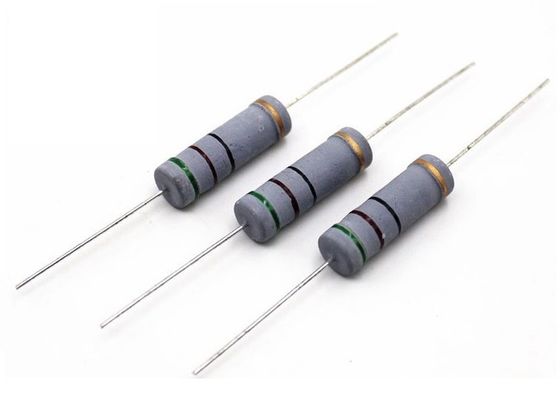

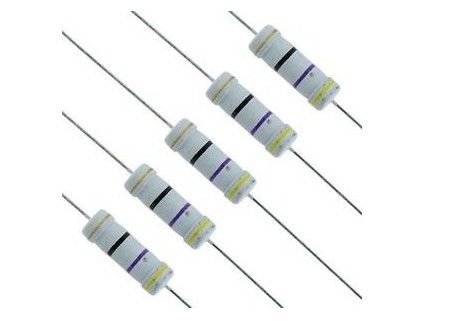

Miniaturizzato MOF resistore a pellicola di ossido metallico non infiammabile 470R 5W 700V 470 Ohm 2485 Grigio inserimento automatico
Caratteristiche
● Miniaturizzato il 50% in meno rispetto ai modelli esistenti
● Non inflamabile
● Alta affidabilità
● Inserimento automatico
● Norme di riferimento IEC 60115-2, IEC 60115-4, JIS C 5201-4, EIAJ RC-2138
● Compatibile con la RoHS
Portata
Questa specifica è disponibile per le resistenze a pellicola di ossido metallico fabbricate dalla Aolittel Technology Co., Ltd., è conforme al test RoHS dei requisiti di sostanze relative all'ambiente.
Designazione del tipo (esempio)
La designazione del tipo deve avere la seguente forma e essere specificata.
MOF 1/4W 10K J T52
MOF: tipo- resistore a pellicola di ossido metallico
1/4W: Potenza nominale
Normale Piccolo
1/4W 1/2WS
1/2W 1WS
1W 2WS
2W 3WS
3W 5WS
5W
10K: valore nominale della resistenza Serie E-24 Serie E-96
J: Tolleranza di resistenza J ± 5% G ± 2% F ± 1%
T52:
Modulo
Tipo P
Tipo M
Tipo MB
FK1Tipo
Tipo FK2
Tipo FKK
Potenza nominale
La potenza nominale è la potenza massima che può essere caricata continuamente a una determinata temperatura ambiente.
70°C,come indicato nella tabella 1; tuttavia, quando la temperatura ambiente supera i 70°C, si deve determinare la potenza nominale
dalla curva di degrado.
|
Tipo
|
Potenza nominale
|
Massimo di funzionamento
tensione
|
Sovraccarico massimo
tensione
|
Resistenza dielettrica
tensione
|
Resistenza
Distanza (Ω)
|
| Dimensioni normali |
MOF1/4W |
0.25W |
250 V |
500 V |
500 V |
0.1Ω~100KΩ |
| MOF1/2W |
0.5W |
350 V |
700V |
700V |
0.1Ω~100KΩ |
| MOF1W |
1W |
500 V |
800 V |
900 V |
0.1Ω~100KΩ |
| MOF2W |
2W |
500 V |
1000V |
1000V |
0.1Ω~100KΩ |
| MOF3W |
3W |
500 V |
1000V |
1000V |
0.1Ω~100KΩ |
| MOF5W |
5W |
500 V |
1000V |
1000V |
0.1Ω~100KΩ |
| Piccole dimensioni |
MOF1/2WS |
0.5W |
350 V |
700V |
500 V |
0.1Ω~100KΩ |
| MOF1WS |
1W |
350 V |
800 V |
700V |
0.1Ω~100KΩ |
| MOF2WS |
2W |
500 V |
1000V |
1000V |
0.1Ω~100KΩ |
| MOF3WS |
3W |
500 V |
1000V |
1000V |
0.1Ω~100KΩ |
| MOF5WS |
5W |
500 V |
1000V |
1000V |
0.1Ω~100KΩ |
Diagramma della struttura
La costruzione della resistenza (serie MOF) è la seguente:
|
- No
|
Articolo
|
Materiale
|
| 1 |
Cuore di ceramica
|
Viene utilizzata ceramica ad alto contenuto di allumina.
|
| 2 |
Elemento di resistenza
|
L'elemento di resistenza deve essere costituito da una pellicola di ossido metallico.
|
| 3 |
Terminal
|
Cappuccio di ferro stagnato.
|
| 4 |
Connessione
|
Il filo di piombo, rivestito di saldatura, deve essere montato sui tappi mediante saldatura.
|
| 5 |
Cavi di piombo
|
Filati inossidabili, saldatura o conserve
|
| 6 |
Verniciatura di finitura
|
Si usa resina di silicio, conforme alle specifiche UL-94V-0 Non infiammabile.
|
| 7 |
Indicazione
|
Codice di colore.
|
Colore del corpo del resistore
| Dimensioni normali |
Piccole dimensioni |
| Tipo |
Colore |
Tipo |
Colore |
|
MOF1/4W, MOF1/2W,
MOF1W, MOF2W,
MOF3W, MOF5W
|
Grigio
|
MOF1/2WS, MOF1WS,
MOF2WS, MOF3WS,
MOF5WS
|
Rosa
|
Dimensioni esterne
1) Tipo P
| Tipo |
Dimensioni |
|
Dimensione normale
|
Piccole dimensioni
|
Io... |
L |
ψD |
ψd |
H |
| MOF1/4W |
MOF1/2WS |
60 |
6.5±0.5 |
2.3±0.5 |
0.45±0.05 |
28.0±2.0 |
| MOF1/2W |
MOF1WS |
60 |
9.0±0.5 |
3.2±0.5 |
0.50±0.05 |
28.0±2.0 |
| MOF1W |
MOF2WS |
60 |
11.5±1.0 |
4.5±0.5 |
0.7 0±0.05 |
25.0±2.0 |
| 81 |
11.5±1.0 |
4.5±0.5 |
0.7 0±0.05 |
35.0±2.0 |
| 94 |
11.5±1.0 |
4.5±0.5 |
0.7 0±0.05 |
42.0±2.0 |
| MOF2W |
MOF3WS |
60 |
15.0±1.0 |
5.0±0.5 |
0.70±0.05 |
23.0±2.0 |
| 70 |
15.0±1.0 |
5.0±0.5 |
0.70±0.05 |
28 ± 2.0 |
| 81 |
15.0±1.0 |
5.0±0.5 |
0.70±0.05 |
33.0±2.0 |
| 94 |
15.0±1.0 |
5.0±0.5 |
0.70±0.05 |
40.0±2.0 |
| MOF3W |
MOF5WS |
81 |
17.5±1.0 |
6.0±0.5 |
0.70±0.05 |
38.0±2.0 |
| MOF5W |
94 |
24.5±1.0 |
8.0±0.5 |
0.70±0.05 |
35.0±2.0 |
2) Collegamento di piombo assiale - Tipo Txx
| Tipo |
Registrazione
|
Dimensioni |
|
Dimensione normale
|
Piccole dimensioni
|
L |
W |
P |
L1-L2
- Max, ti prego.
|
T |
Z
- Max, ti prego.
|
R
- Max, ti prego.
|
t
- Max, ti prego.
|
e
- Max, ti prego.
|
S
- Max, ti prego.
|
| MOF1/4W |
MOF1/2WS |
T26 |
6.0±0.5 |
26+1-0 |
5±0.5 |
0.5 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T52 |
6.0±0.5 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| MOF1/2W |
MOF1WS |
T52 |
9.0±1.0 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| MOF1W |
MOF2WS |
T52 |
11.0±1.0 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T73 |
11.0±1.0 |
73±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| MOF2W |
MOF3WS |
T52 |
15.0±1.0 |
52±1.0 |
10 ± 0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T73 |
15.0±1.0 |
73±1.0 |
10 ± 0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T84 |
15.0±1.0 |
84±1.0 |
10 ± 0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| MOF3W |
MOF5WS |
T84 |
17.5±1.5 |
84±1.0 |
10 ± 0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| MOF5W |
T84 |
24.5±1.5 |
84±1.0 |
10 ± 0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
3) Tipo MB
|
Fabbricazione
|
Dimensioni (mm) |
| D |
L |
P±1.0 |
H1±1.0 |
H2±0.5 |
d±0.05 |
t±0.15 |
qMax |
| 1/2w, 1w |
3.2±0.5 |
9.5±0.5 |
12.5/15 |
10.5 |
4.5 |
0.50 |
1.2 |
3 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
20 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
| 3W5WS |
6.0±1.0 |
17.5±1.0 |
25 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
| 5W |
8.0±1.0 |
24.5±1.0 |
30 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
4) Tipo M
|
Fabbricazione
|
Dimensioni (mm) |
| ΦD |
L |
P±1.0 |
H±1.0 |
| 1/8w,1/6w |
1.8±0.3 |
3.2±0.5 |
6 |
8 |
| 1/4w,1/2w |
2.3±0.5 |
6.5±0.5 |
10 |
8 |
| 1/2w, 1w |
3.5±0.5 |
9.5±0.5 |
12.5/15 |
10 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
20 |
10 |
| 3w |
6.0±1.0 |
17.5±1.0 |
25 |
10 |
| 5w |
8.0±1.0 |
24.5±1.0 |
30 |
10 |
5) Tipo MK
|
Fabbricazione
|
Dimensioni (mm) |
| D |
L |
P±1.0 |
H±1.0 |
H1±1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.5±0.5 |
12.5 |
10 |
4.5 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10 |
4.5 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
20 |
10 |
4.5 |
| 3W5WS |
6.0±1.0 |
17.5±1.0 |
25 |
10 |
4.5 |
6) Tipo F
| Fabbricazione |
Dimensioni (mm) |
| ΦD |
L |
P±2.0 |
E Max |
H±1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.5±0.5 |
6 |
3.5 |
5-8 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
8 |
3.5 |
5-8 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
8 |
3.5 |
5-8 |
| 3w |
6.0±1.0 |
17.5±1.0 |
8 |
3.5 |
5-8 |
7) Tipo FK2
|
Fabbricazione
|
Dimensioni (mm) |
| ΦD |
L |
P±2.0 |
E Max |
H±1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.5±0.5 |
6 |
3.5 |
5-8 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
8 |
3.5 |
5-8 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
8 |
3.5 |
5-8 |
| 3w |
6.0±1.0 |
17.5±1.0 |
8 |
3.5 |
5-8 |
8)Tipo FKK
|
Fabbricazione
|
Dimensioni ((mm) |
| ΦD |
L |
P±1.0 |
E Max |
H1±1.0 |
H2±1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.5±0.5 |
5-7 |
3.5 |
8 |
4.5 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
5-9 |
3.5 |
8 |
4.5 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
5-9 |
3.5 |
8 |
4.5 |
| 3w |
6.0±1.0 |
17.5±1.0 |
5-10 |
3.5 |
8 |
4.5 |
Pacco
A. Nastro in confezione in scatola (confezione Ammo) Dimensione e quantità della scatola di imballaggio
| Tipo |
Modulo
|
Quantità
|
Dimensioni (mm) |
|
Dimensione normale
|
Piccole dimensioni
|
L |
W |
H |
| MOF1/4W |
MOF1/2WS |
T26 |
5000 PCS |
260 |
50 |
100 |
| T52 |
5000 PCS |
260 |
80 |
100 |
| MOF1/2W |
MOF1WS |
T52 |
2000 PCS |
260 |
80 |
85 |
| MOF1W |
MOF2WS |
T52 |
1000 PCS |
260 |
80 |
85 |
| T73 |
1000 PCS |
260 |
95 |
92 |
| MOF2W |
MOF3WS |
T52 |
1000 PCS |
260 |
80 |
100 |
| T73 |
1000 PCS |
260 |
95 |
92 |
| MOF3W |
MOF5WS |
T84 |
500 PCS |
260 |
110 |
75 |
| MOF5W |
T84 |
250 PCS |
260 |
110 |
75 |
B. Nastro in scatola (Ammo Bulk) Dimensione e quantità della scatola di imballaggio
| Tipo |
Modulo
|
Quantità
|
Dimensioni (mm) |
|
Dimensione normale
|
Piccole dimensioni
|
L |
W |
H |
| MOF1/4W |
MOF1/2WS |
P |
10000 PCS |
240 |
140 |
76 |
| Formaggio |
10000 PCS |
240 |
140 |
76 |
| MOF1/2W |
MOF1WS |
P |
5000 PCS |
240 |
140 |
76 |
| Formaggio |
5000 PCS |
240 |
140 |
76 |
| MOF1W |
MOF2WS |
P |
2000 PCS |
240 |
140 |
76 |
| Formaggio |
2000 PCS |
240 |
140 |
76 |
| MOF2W |
MOF3WS |
P |
2000 PCS |
240 |
140 |
76 |
| Formaggio |
2000 PCS |
240 |
140 |
76 |
| MOF3W |
MOF5WS |
P |
100 PCS |
240 |
140 |
76 |
| Formaggio |
250 PCS |
240 |
140 |
76 |
| MOF5W |
P |
50 PCS |
240 |
140 |
76 |
| Formaggio |
50 PCS |
240 |
140 |
76 |
Vista di fabbrica
Definizione della resistenza a pellicola di ossido metallico
La resistenza a pellicola di ossido metallico è un tipo di resistenza fissa, che utilizza una pellicola di ossido metallico come elemento resistivo per limitare il flusso di corrente elettrica a un certo livello.
Cos'è l'ossido metallico?
L'ossido metallico è un composto metallico, che si forma a causa del legame chimico tra l'atomo di ossigeno e altri elementi.composto metallico costituito da due o più tipi diversi di atomi come (tin con ossigeno)Nelle resistenze a pellicola di ossido metallico, la pellicola è costruita utilizzando l'ossido di stagno.
Cos'è l'ossido di stagno?
L'ossido di stagno è un tipo di composto metallico, che si forma a causa del legame chimico tra l'atomo di ossigeno e lo stagno.
Costruzione di resistori a pellicola di ossido metallico
La costruzione della resistenza a pellicola di ossido metallico è quasi simile a quella delle resistenze a pellicola di metallo.La principale differenza tra la resistenza a pellicola di ossido metallico e la resistenza a pellicola di metallo è il materiale utilizzato per la costruzione del film.
Nella resistenza a pellicola metallica, il film è costruito utilizzando i metalli come il nichelcromo mentre nelle resistenze a pellicola di ossido metallico, il film è costruito utilizzando l'ossido metallico come l'ossido di stagno.
Il resistore a pellicola di ossido metallico è realizzato rivestendo il nucleo ceramico con ossido metallico come l'ossido di stagno.La resistività del film di ossido di metallo dipende principalmente dalla quantità di ossido di antimonio aggiunto all'ossido di stagno..
La pellicola di ossido di stagno e di ossido di antimonio agisce come elemento resistivo alla corrente elettrica.Il nucleo ceramico agisce come materiale isolante all'elettricitàPer questo motivo, il nucleo ceramico non permette al calore di attraversarlo, quindi queste resistenze possono resistere a alte temperature.
I tappi metallici sono montati alle due estremità dell'elemento resistivo e i cavi in rame sono collegati alle due estremità di questi tappi metallici.Le resistenze a pellicola di ossido metallico sono in grado di resistere a temperature più elevate rispetto alle resistenze a pellicola di metallo e a pellicola di carbonio.
Nel resistore a pellicola di ossido metallico, la resistenza desiderata viene ottenuta tagliando il film di ossido metallico in modo elicoidale lungo la sua lunghezza.il taglio della pellicola di ossido metallico è interrottoI laser sono generalmente utilizzati per tagliare il film di ossido metallico in modo elicoidale.
La resistenza della pellicola di ossido di metallo è dipendente dalla quantità di ossido di antimonio aggiunto, lo spessore dello strato di pellicola di ossido di metallo, e la larghezza del film di ossido di metallo elicoidale tagliato
La resistenza della resistenza del film di ossido metallico dipende dalla quantità di ossido di antimonio aggiunto all'ossido di stagno, dallo spessore dello strato di film di ossido metallico,e la larghezza della pellicola elicoidale di ossido metallico tagliata.
