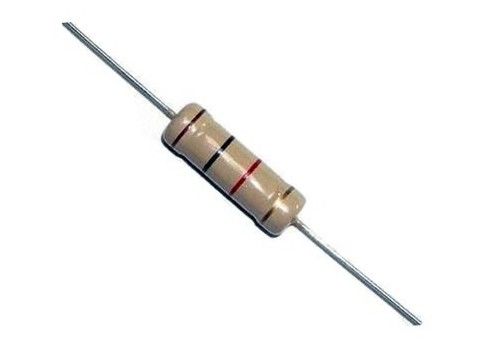

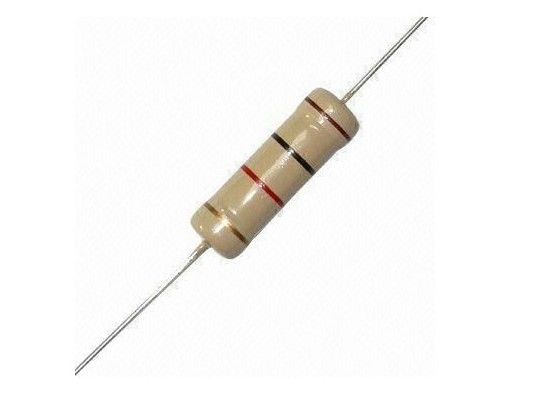

Attraverso il buco normale miniatura CFR Film di carbonio resistore fisso 0,5W 1WS 330R 5% 350V assiano piombo Khaki 9032 3.2x9mm
Introduzione
Le resistenze a pellicola di carbonio della serie CFR sono prodotte rivestendo una pellicola omogenea di carbonio puro su barre ceramiche di alta qualità.i condotti di connessione in scatola di rame elettrolitico sono saldatissimi ai tappi terminaliLe resistenze sono rivestite con strati di vernice di colore marrone.
Il primo e più popolare tipo di resistenza è il resistore a pellicola di carbonio che può essere utilizzato in quasi tutti i tipi di prodotti elettronici.L'elemento resistivo è una canna ceramica di alta qualità su cui viene depositato un film omogeneo di carbonio puro mediante processo di riscaldamento sotto vuoto per produrre conduttività elettrica sulla superficie- Automazione completa e produzione di massa per il tappo, la selezione, il taglio, la saldatura, il rivestimento e il controllo doppio che garantisce qualità stabile, alta affidabilità e costi economici.
Caratteristiche
· Risponde ai requisiti di JIS-C-5202 e MIL-R-22684B
· Dissipazione del calore più rapida · Aumento della temperatura inferiore
· Drift di scadenza ridotta
· Tolleranza del 5%
· Potenza 0,5 W (1 / 2W)
· gamma di resistenza da 1 Ohm a 10 MOhm
Designazione del tipo(esempio)
CF 1/4W 10K J T52
CF: Resistore a pellicola di carbonio
1/4W: potenza
|
Potenza nominale
|
|
Normalmente
|
Piccolo
|
| 1/8W |
1/4WS |
| 1/4W |
1/2WS |
| 1/2W |
1WS |
| 1W |
2WS |
| 2W |
3WS |
10K:Valore nominale della resistenza Serie E-24
J:Tolleranza di resistenza K ± 10% J ± 5% G ± 2%
T52:Modulo P tipo M tipo MB tipo F tipo FK1 tipo FK2 tipo FKK
Potenza nominale
|
Tipo
|
Potenza nominale
|
Massimo di funzionamento
tensione
|
Sovraccarico massimo
tensione
|
Resistenza dielettrica
tensione
|
Resistenza
Distanza (Ω)
|
| Dimensioni normali |
CF1/8W |
0.125W |
200 V |
400 V |
350 V |
1Ω~10MΩ |
| CF1/4W |
0.25W |
250 V |
500 V |
500 V |
1Ω~10MΩ |
| CF1/2W |
0.5W |
350 V |
700V |
700V |
1Ω~10MΩ |
| CF1W |
1W |
500 V |
800 V |
800 V |
1Ω~10MΩ |
| CF2W |
2W |
500 V |
1000V |
1000V |
1Ω~10MΩ |
| CF3W |
3W |
500 V |
1000V |
1000V |
1Ω~10MΩ |
| CF5W |
5W |
500 V |
1000V |
1000V |
1Ω~10MΩ |
| Piccole dimensioni |
CF1/4WS |
0.25W |
250 V |
400 V |
350 V |
1Ω~10MΩ |
| CF1/2WS |
0.5W |
350 V |
700V |
500 V |
1Ω~10MΩ |
| CF1WS |
1W |
500 V |
800 V |
700V |
1Ω~10MΩ |
| CF2WS |
2W |
500 V |
1000V |
800 V |
1Ω~10MΩ |
| CF3WS |
3W |
500 V |
1000V |
1000V |
1Ω~10MΩ |
| CF5WS |
5W |
500 V |
1000V |
1000V |
1Ω~10MΩ |
Diagramma strutturale
(1) ROD CERAMICA CORE
(2) FILMO RISISTENZA FILMO CARBONO
(3) TAPPA TERMINALE DI FERRO TINNATO
(4) CONNETTIONE SUDATORE ELETTRICO
(5) Filtro di piombo saldato o stagnato Filtro di rame annelato
(6) INDERCOAT L'Isolazione ELETTRICA
(7) PENTURA FINALIZZAZIONE PENTURA DI ISOLATO elettrico
(8) INTEGRAZIONE COLOR CODE
Colore del corpo del resistore
| Dimensioni normali |
Piccole dimensioni |
| Tipo |
Colore |
Tipo |
Colore |
|
CF1/8W, CF1/4W,
CF1/2W, CF1W,
CF2W, CF3W, CF5W
|
Acqua di mare
|
CF1/4WS, CF1/2WS,
CF1WS, CF2WS,
CF3WS, CF5WS
|
Khaki o verde
|
Dimensione del profilo(mm)
1) Tipo P
| Tipo |
Dimensioni |
|
Dimensione normale
|
Piccole dimensioni
|
Io... |
L |
ψD |
ψd |
H |
| CF1/8W |
CF1/4WS |
60 |
3.2±0.5 |
1.8±0.5 |
0.43±0.05 |
28.0±2.0 |
| CF1/4W |
CF1/2WS |
60 |
6.5±0.5 |
2.3±0.5 |
0.45±0.05 |
28.0±2.0 |
| CF1/2W |
CF1WS |
60 |
9.0±0.5 |
3.2±0.5 |
0.50±0.05 |
28.0±2.0 |
| CF1W |
CF2WS |
60 |
11.5±1.0 |
4.5±0.5 |
0.7 0±0.05 |
25.0±2.0 |
| 81 |
11.5±1.0 |
4.5±0.5 |
0.7 0±0.05 |
35.0±2.0 |
| 94 |
11.5±1.0 |
4.5±0.5 |
0.7 0±0.05 |
42.0±2.0 |
| CF2W |
CF3WS |
60 |
15.0±1.0 |
5.0±0.5 |
0.70±0.05 |
23.0±2.0 |
| 70 |
15.0±1.0 |
5.0±0.5 |
0.70±0.05 |
28.0±2.0 |
| 81 |
15.0±1.0 |
5.0±0.5 |
0.70±0.05 |
33.0±2.0 |
| 94 |
15.0±1.0 |
5.0±0.5 |
0.70±0.05 |
40.0±2.0 |
| CF3W |
CF5WS |
94 |
17.5±1.0 |
6.0±0.5 |
0.70±0.05 |
38.0±2.0 |
| CF5W |
94 |
24.5±1.0 |
8.0±0.5 |
0.70±0.05 |
35.0±2.0 |
2) Collegamento di piombo assiale - Tipo Txx
| Tipo |
Registrazione
|
Dimensioni |
|
Dimensione normale
|
Piccole dimensioni
|
L |
W |
P |
L1-L2
- Max, ti prego.
|
T |
Z
- Max, ti prego.
|
R
- Max, ti prego.
|
t
- Max, ti prego.
|
e
- Max, ti prego.
|
S
- Max, ti prego.
|
| CF1/8W |
CF1/4WS |
T26 |
3.0±0.5 |
26+1-0 |
5±0.5 |
0.5 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T52 |
3.0±0.5 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF1/4W |
CF1/2WS |
T26 |
6.0±0.5 |
26+1-0 |
5±0.5 |
0.5 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T52 |
6.0±0.5 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF1/2W |
CF1WS |
T52 |
9.0±1.0 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF1W |
CF2WS |
T52 |
11.0±1.0 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T73 |
11.0±1.0 |
73±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF2W |
CF3WS |
T52 |
15.0±1.0 |
52±1.0 |
10 ± 0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T73 |
15.0±1.0 |
73±1.0 |
10 ± 0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T84 |
15.0±1.0 |
84±1.0 |
10 ± 0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF3W |
CF5WS |
T84 |
17.5±1.5 |
84±1.0 |
10 ± 0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF5W |
T84 |
24.5±1.5 |
84±1.0 |
10 ± 0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
3) Tipo MB
|
Fabbricazione
|
Dimensioni (mm) |
| D |
L |
P±1.0 |
H1±1.0 |
H2±0.5 |
d±0.05 |
t±0.15 |
qMax |
| 1/2w, 1w |
3.2±0.5 |
9.5±0.5 |
12.5/15 |
10.5 |
4.5 |
0.50 |
1.2 |
3 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
20 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
| 3W5WS |
6.0±1.0 |
17.5±1.0 |
25 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
| 5W |
8.0±1.0 |
24.5±1.0 |
30 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
4) Tipo M
|
Fabbricazione
|
Dimensioni (mm) |
| ΦD |
L |
P±1.0 |
H±1.0 |
| 1/8w,1/6w |
1.8±0.3 |
3.2±0.5 |
6 |
8 |
| 1/4w,1/2w |
2.3±0.5 |
6.5±0.5 |
10 |
8 |
| 1/2w, 1w |
3.5±0.5 |
9.5±0.5 |
12.5/15 |
10 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
20 |
10 |
| 3w |
6.0±1.0 |
17.5±1.0 |
25 |
10 |
| 5w |
8.0±1.0 |
24.5±1.0 |
30 |
10 |
5) Tipo MK
|
Fabbricazione
|
Dimensioni (mm) |
| D |
L |
P±1.0 |
H±1.0 |
H1±1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.5±0.5 |
12.5 |
10 |
4.5 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10 |
4.5 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
20 |
10 |
4.5 |
| 3W5WS |
6.0±1.0 |
17.5±1.0 |
25 |
10 |
4.5 |
6) Tipo F
| Fabbricazione |
Dimensioni (mm) |
| ΦD |
L |
P±2.0 |
E Max |
H±1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.5±0.5 |
6 |
3.5 |
5-8 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
8 |
3.5 |
5-8 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
8 |
3.5 |
5-8 |
| 3w |
6.0±1.0 |
17.5±1.0 |
8 |
3.5 |
5-8 |
7) Tipo FK2
|
Fabbricazione
|
Dimensioni (mm) |
| ΦD |
L |
P±2.0 |
E Max |
H±1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.5±0.5 |
6 |
3.5 |
5-8 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
8 |
3.5 |
5-8 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
8 |
3.5 |
5-8 |
| 3w |
6.0±1.0 |
17.5±1.0 |
8 |
3.5 |
5-8 |
8) Tipo FKK
|
Fabbricazione
|
Dimensioni ((mm) |
| ΦD |
L |
P±1.0 |
E Max |
H1±1.0 |
H2±1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.5±0.5 |
5-7 |
3.5 |
8 |
4.5 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
5-9 |
3.5 |
8 |
4.5 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
5-9 |
3.5 |
8 |
4.5 |
| 3w |
6.0±1.0 |
17.5±1.0 |
5-10 |
3.5 |
8 |
4.5 |
Imballaggio -- Dimensione e quantità della scatola di imballaggio

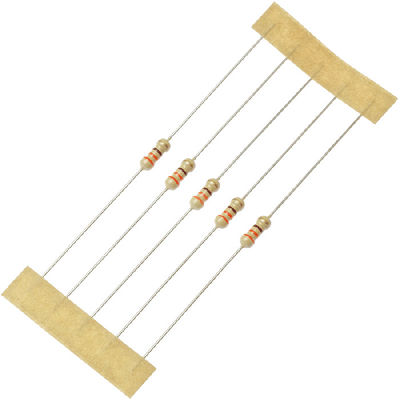

Nastro in confezione in scatola (confezione Ammo)
| Tipo |
Modulo
|
Quantità
|
Dimensioni (mm) |
|
Dimensione normale
|
Piccole dimensioni
|
L |
W |
H |
| CF1/8W |
CF1/4WS |
T26 |
5000 PCS |
260 |
50 |
67 |
| T52 |
5000 PCS |
260 |
80 |
72 |
| CF1/4W |
CF1/2WS |
T26 |
5000 PCS |
260 |
50 |
100 |
| T52 |
5000 PCS |
260 |
80 |
100 |
| CF1/2W |
CF1WS |
T52 |
2000 PCS |
260 |
80 |
85 |
| CF1W |
CF2WS |
T52 |
1000 PCS |
260 |
80 |
85 |
| T73 |
1000 PCS |
260 |
95 |
92 |
| CF2W |
CF3WS |
T52 |
1000 PCS |
260 |
80 |
100 |
| T73 |
1000 PCS |
260 |
95 |
92 |
| CF3W |
CF5WS |
T84 |
500 PCS |
260 |
110 |
75 |
| CF5W |
T84 |
250 PCS |
260 |
110 |
75 |
Nastro in scatola Bulk (Ammo Bulk)
| Tipo |
Modulo
|
Quantità
|
Dimensioni (mm) |
|
Dimensione normale
|
Piccole dimensioni
|
L |
W |
H |
| CF1/8W |
CF1/4WS |
P |
10000 PCS |
240 |
140 |
76 |
| Formaggio |
10000 PCS |
240 |
140 |
76 |
| CF1/4W |
CF1/2WS |
P |
10000 PCS |
240 |
140 |
76 |
| Formaggio |
10000 PCS |
240 |
140 |
76 |
| CF1/2W |
CF1WS |
P |
5000 PCS |
240 |
140 |
76 |
| Formaggio |
5000 PCS |
240 |
140 |
76 |
| CF1W |
CF2WS |
P |
2000 PCS |
240 |
140 |
76 |
| Formaggio |
2000 PCS |
240 |
140 |
76 |
| CF2W |
CF3WS |
P |
2000 PCS |
240 |
140 |
76 |
| Formaggio |
2000 PCS |
240 |
140 |
76 |
| CF3W |
CF5WS |
P |
100 PCS |
240 |
140 |
76 |
| Formaggio |
250 PCS |
240 |
140 |
76 |
| CF5W |
P |
50 PCS |
240 |
140 |
76 |
| Formaggio |
50 PCS |
240 |
140 |
76 |
