Potenza nominale 0,25W 0,5W 0,6W 1W 2W 3W Resistore a pellicola metallica fusibile a prova di fiamma veloce 0,1OHM-1KOHM Nastro o ingombro
Portata
Questa specifica è disponibile per i resistori a pellicola metallica fusibile fabbricati da AOLITTEL TECHNOLOGY CO.,LTD, è conforme al test RoHS dei requisiti relativi alle sostanze ambientali.
Dimensioni esterne
Tipo P
La quinta fascia di colore; tipo FUS in Bianco.
Unità: mm
| Tipo |
Dimensioni |
|
Dimensione normale
|
Piccole dimensioni
|
Io... |
L±1.0 |
ψD |
ψd±0.05 |
H±2.0 |
| FR1/4W |
FR1/2WS |
60 |
6.5 |
2.3±0.5 |
0.45 |
28 |
| FR1/2W |
FR1WS |
60 |
9.0 |
3.2±0.5 |
0.50 |
28. |
| FR1W |
FR2WS |
60 |
11.5 |
4.5±1.0 |
0.68 |
25 |
| 73 |
11.5 |
4.5±1.0 |
0.68 |
31 |
| FR2W |
FR3WS |
60 |
15.5 |
5.0±1.0 |
0.68 |
23 |
| 81 |
15.5 |
5.0±1.0 |
0.68 |
33 |
| 94 |
15.5 |
5.0±1.0 |
0.68 |
40 |
| FR3W |
FR5WS |
94 |
17.5 |
6.0±1.0 |
0.68 |
38 |
| FR5W |
94 |
24.5 |
8.0±1.0 |
0.68 |
35 |
Tipo di nastro ad piombo assiale Txx
| Tipo |
Registrazione
|
Dimensioni |
|
Dimensione normale
|
Piccole dimensioni
|
L |
W |
P |
L1-L2
- Max, ti prego.
|
T |
Z
- Max, ti prego.
|
R
- Max, ti prego.
|
t
- Max, ti prego.
|
e
- Max, ti prego.
|
S
- Max, ti prego.
|
| FR1/4W |
FR1/2WS |
T26 |
6.5±0.5 |
26+1-0 |
5±0.5 |
0.5 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T52 |
6.5±0.5 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| FR1/2W |
FR1WS |
T52 |
9.0±1.0 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| FR1W |
FR2WS |
T52 |
11.5±1.0 |
52±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T67 |
11.5±1.0 |
67±1.0 |
5±0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| FR2W |
FR3WS |
T52 |
15.5±1.0 |
52±1.0 |
10 ± 0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T73 |
15.5±1.0 |
73±1.0 |
10 ± 0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T84 |
15.5±1.0 |
84±1.0 |
10 ± 0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| FR3W |
FR5WS |
T84 |
17.5±1.5 |
84±1.0 |
10 ± 0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| FR5W |
T84 |
24.5±1.5 |
84±1.0 |
10 ± 0.5 |
1.0 |
6±0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
Tipo MB Tipo M Tipo MK
Tipo MB
|
Fabbricazione
|
Dimensioni (mm) |
| D |
L |
P±1.0 |
H1±1.0 |
H2±0.5 |
t±0.15 |
qMax |
| 1/2w, 1w |
3.2±0.5 |
9.0±1.0 |
12.5/15 |
10.5 |
4.5 |
1.2 |
3 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10.5 |
4.5 |
1.25 |
3 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
20 |
10.5 |
4.5 |
1.25 |
3 |
| 3W5WS |
6.0±1.0 |
17.5±1.0 |
25 |
10.5 |
4.5 |
1.25 |
3 |
| 5W |
8.0±1.0 |
24.5±1.0 |
30 |
10.5 |
4.5 |
1.25 |
3 |
Tipo M
|
Fabbricazione
|
Dimensioni (mm) |
| ΦD |
L |
P±1.0 |
H±1.0 |
| 1/4w,1/2w |
2.3±0.5 |
6.5±0.5 |
10 |
8 |
| 1/2w, 1w |
3.5±0.5 |
9.0±1.0 |
12.5/15 |
10 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
20 |
10 |
| 3w |
6.0±1.0 |
17.5±1.0 |
25 |
10 |
Tipo MK
|
Fabbricazione
|
Dimensioni (mm) |
| D |
L |
P±1.0 |
H±1.0 |
H1±1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.0±1.0 |
12.5 |
10 |
4.5 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10 |
4.5 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
20 |
10 |
4.5 |
| 3W5WS |
6.0±1.0 |
17.5±1.0 |
25 |
10 |
4.5 |
Tipo F &FK2Type &FKK
Tipo F
|
Fabbricazione
|
Dimensioni (mm) |
| ΦD |
L |
P±2.0 |
E Max |
H±1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.0±1.0 |
6 |
3.5 |
5-8 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
8 |
3.5 |
5-8 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
8 |
3.5 |
5-8 |
| 3w |
6.0±1.0 |
17.5±1.0 |
8 |
3.5 |
5-8 |
FK2Tipo
|
Fabbricazione
|
Dimensioni (mm) |
| ΦD |
L |
P±2.0 |
E Max |
H±1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.0±1.0 |
6 |
3.5 |
5-8 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
8 |
3.5 |
5-8 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
8 |
3.5 |
5-8 |
| 3w |
6.0±1.0 |
17.5±1.0 |
8 |
3.5 |
5-8 |
Tipo FKK
|
Fabbricazione
|
Dimensioni ((mm) |
| ΦD |
L |
P±1.0 |
E Max |
H1±1.0 |
H2±1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.0±1.0 |
5-7 |
3.5 |
8 |
4.5 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
5-9 |
3.5 |
8 |
4.5 |
| 2w,3w |
5.0±1.0 |
15.5±1.0 |
5-9 |
3.5 |
8 |
4.5 |
| 3w |
6.0±1.0 |
17.5±1.0 |
5-10 |
3.5 |
8 |
4.5 |
Numerazione delle parti
FR 1/2 W 10Ω J T52
FR: Tipo- Resistore a pellicola metallica fusibile
1/2 W: Potenza nominale
Dimensioni normali: 1/4W, 1/2W, 1W, 2W, 3W
Piccole dimensioni: 1/2WS,1WS,2WS,3WS,5WS
10Ω: valore nominale della resistenza Serie E-24
J: Tolleranza alla resistenza J=±5% K=±1%
T52: modulo P tipo M tipo MB tipo FK1 tipo FK2 tipo FKK
Potenza nominale
La potenza nominale è la potenza massima che può essere caricata continuamente a una determinata temperatura ambiente.
70°C,come indicato nella tabella 1; tuttavia, quando la temperatura ambiente supera i 70°C, deve essere determinata la potenza nominale
dalla curva di diminuzione di Fig.1.
Tabella 1
|
Tipo
|
Potenza nominale
|
Massimo di apertura
Voltaggio
|
Resistenza dielettrica
tensione
|
Intervallo di resistenza (Ohm)
|
| Dimensioni normali |
FR1/4W |
0.25W |
150 V |
300 V |
0.1~1K Ohm |
| FR1/2W |
0.5W |
250 V |
350 V |
0.1~1K Ohm |
| FR1W |
1W |
250 V |
350 V |
0.1~1K Ohm |
| FR2W |
2W |
250 V |
400 V |
0.1~1K Ohm |
| FR3W |
3W |
300 V |
400 V |
0.1~1K Ohm |
| FR5W |
5W |
300 V |
400 V |
0.1~1K Ohm |
| Piccole dimensioni |
FR1/2WS |
0.5W |
250 V |
300 V |
0.1~1K Ohm |
| FR1WS |
1W |
250 V |
350 V |
0.1~1K Ohm |
| FR2WS |
2W |
250 V |
350 V |
0.1~1K Ohm |
| FR3WS |
3W |
300 V |
400 V |
0.1~1K Ohm |
| FR5WS |
5W |
300 V |
400 V |
0.1~1K Ohm |
Figura 1 Curva di riduzione della potenza
Tensione nominale
La tensione nominale è la tensione di corrente continua o di corrente alternata (RMS alla frequenza di potenza) corrispondente
la potenza nominale e il cui valore è calcolato sulla base della seguente formula.
E=√(P×R) dove E: tensione nominale(V)
P: Potenza nominale ((W)
R: Resistenza nominale (Ω)
Intervallo di temperatura di esercizio: -55°C+155°C
Costruzione e materiali
La costruzione della resistenza (serie FR) è la seguente:
|
- No
|
Articolo
|
Materiale
|
| 1 |
Cuore di ceramica
|
Viene utilizzata ceramica ad alto contenuto di allumina.
|
| 2 |
Elemento di resistenza
|
L'elemento di resistenza deve essere costituito da pellicola metallica.
|
| 3 |
Terminal
|
Cappuccio di ferro stagnato.
|
| 4 |
Connessione
|
Il filo di piombo, che è rivestito di saldatura, deve essere montato sui tappi mediante processo di saldatura.
|
| 5 |
Filtro di piombo
|
Filati inossidabili, saldatura o conserve
|
| 6 |
Verniciatura di finitura
|
Si usa resina di silicio, conforme alle specifiche UL-94V-0 Non infiammabile.
|
| 7 |
Indicazione
|
Codice di colore.
|
Cappotti di terminale: i cappotti devono essere collegati in modo sicuro all'elemento di resistenza elettrica e meccanicamente.

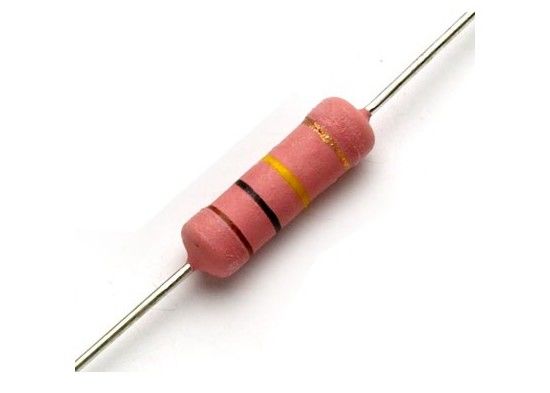

Colore del corpo del resistore
Tabella 2
| Dimensioni normali |
Piccole dimensioni |
| Tipo |
Colore |
Tipo |
Colore |
|
FR1/4W, FR1/2W,
FR1W, FR2W,
FR3W,FR5W
|
Grigio
|
FR1/2WS, FR1WS,
FR2WS, FR3WS,
FR5WS
|
Rosa
|
Caratteristiche
Tabella 3
|
Articolo
|
Prestazioni
|
Metodi di prova ((Conforme alla JIS C 5202)
|
|
Temperatura
Coefficiente
|
±200PPM/°C
(± 500PPM/°C < 1 Ohm)
|
Rispetto al 5.2
R1-R0
R0 ((T1-T0) ×106 ((PPM/°C)
R0:valore della resistenza a temperatura ambiente.
R1:valore della resistenza a temperatura ambiente.più 100°C ((T1)
|
|
Breve tempo
sovraccarico
|
Entro ± ((1%+0,05Ω).
Nessuna prova di danni meccanici.
|
tensione nominale × 2,5 volte,5s
Ma non superare la tensione di sovraccarico massima.
(cfr. tabella 1)
|
|
Isolamento
Resistenza
|
104 MΩ o più.
|
Rispetto al 5.6
Metodo del blocco V
La resistenza è sottoposta a prova a 500 V di corrente continua per 60 secondi.
|
|
Articolo
|
Prestazioni
|
Metodi di prova ((Conforme alla JIS C 5202)
|
|
diossido di carbonio
Resistente
Voltaggio
|
Nessuna prova di danni meccanici, arco
o rottura dell'isolamento.
|
Rispetto al 5.7
Pressione costante, metodo a blocchi in V
Il resistore deve essere sottoposto a prova al potenziale CA rispettivamente per 60 secondi (cfr. tabella 1).
|
|
Forza terminale
|
Nessuna prova di danni meccanici.
|
Rispettare il 6.1
|
Resistenza alla trazione
|
mm
Diametro
|
Forza di infilazione N ((kgf)
|
Il tempo
|
| Φ0,38 mm~0,50 mm |
5 ((0.51) |
10 ± 1
secondo
|
| Φ0,50 mm~0,68 mm |
10(1.02) |
Forza di torsione: per piegare il filo di piombo in un punto di circa 6 mm ~ 6.5 mm dal corpo della resistenza. circa 0,75 mm di curvatura raggi a 90 ° poi catturare il filo a 1,2 ± 0.4 mm di distanza dall'estremità del punto di curvatura e girarlo (in senso orario) di 360 gradi perpendicolare all'asse della resistenza alla stessa velocità di 5 secondi per giroRipetere la curva per 2 volte senza causare alcuna rottura e allentamento.
|
|
Resistenza al calore di saldatura
|
Entro ± 1%+0,05 Ohm
Nessuna prova di danni meccanici.
|
Rispettare il 6.4
350±10°C, 3±0,5s
Dopo il test, lascia per mezza ora.
|
|
Soldibilità
|
Coperto di saldatura nuova per almeno il 95%.
|
Rispettare il 6.5
Temperatura di prova della saldatura: 255±5°C
Tempo di immersione nella saldatura: 3 ± 1,0 s
|
|
Articolo
|
Prestazioni
|
Metodi di prova ((Conforme alla JIS C 5202)
|
|
Resistenza ai solventi
|
Nessun deterioramento del rivestimento protettivo e delle marcature.
|
Rispettare il 6.9
I campioni devono essere immersi completamente in un bagno di isoproalcol per 3 minuti con ultrasuoni.
|
|
Ciclo di temperatura
|
Entro ± 5%+0,05 Ohm
Nessuna prova di danni meccanici.
|
Rispettare il 7.4
Lato basso: -55°C/30 min, temperatura ambiente: da 10 a 15 min
Lato alto: 80°C/30 min, temperatura ambiente: 10 a 15 min
5 cicli
|
|
Vita di carico in umidità
|
Entro ± ((5%+0,05Ω)
|
Rispettare il 7.9
40±2°C, 90-95%RH, 1000h
tensione nominale (90 min ON, 30 min OFF)
|
|
Durata di carico
|
Entro ± ((5%+0,05Ω)
|
Rispettare il 7.10
70±3°C, 1000 ore
tensione nominale (90 min ON, 30 min OFF)
|
| |
|
|
|
Tempo
Classificazione di potenza
|
×12 |
×16 |
× 25 |
×32 |
Tempo di fusione
|
| 1/4W |
10.1Ω~1KΩ |
2.1Ω~10Ω |
1.1Ω~2Ω |
0.1Ω~1Ω |
Meno di 60 secondi.
|
| 1/2W |
| 1W |
| 2W |
| 3W |
*Tensione di fusione =√Potenza nominale ×Valore della resistenza ×Times
*Valore di resistenza > 100 volte
|

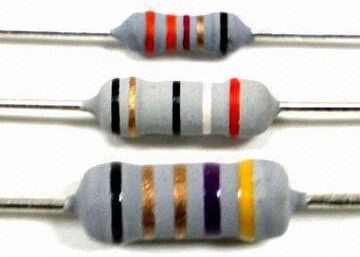

Indicazione - Codice colore
| Colore |
Numero 1
|
Numero 2
|
Moltiplicatore
|
Tolleranza
|
Distinguere
|
| Nero |
0 |
0 |
100 |
|
|
Tipo FUS in bianco.
|
| Marrone |
1 |
1 |
101 |
± 1% |
(F) |
| Rosso |
2 |
2 |
102 |
± 2% |
(G) |
| Arancione |
3 |
3 |
103 |
|
|
| Giallo |
4 |
4 |
104 |
|
|
| Verde |
5 |
5 |
105 |
|
|
| Blu |
6 |
6 |
106 |
|
|
| Viola |
7 |
7 |
107 |
|
|
| Grigio |
8 |
8 |
|
|
|
| Bianco |
9 |
9 |
|
|
|
| D'oro |
|
|
10-1 |
± 5% |
(J) |
| Argioli |
|
|
10-2 |
|
|
| Piano |
|
|
|
|
|
Pacco

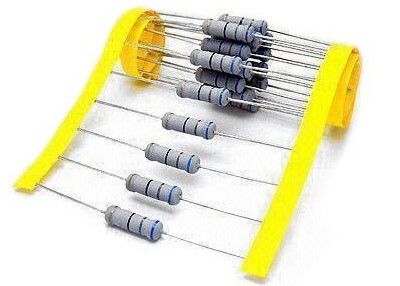

Nastro in confezione in scatola (confezione Ammo) Dimensione e quantità della scatola
| Tipo |
Modulo
|
Quantità
|
Dimensioni (mm) |
|
Dimensione normale
|
Piccole dimensioni
|
L |
W |
H |
| FR1/4W |
FR1/2WS |
T26 |
5000 PCS |
260 |
50 |
100 |
| T52 |
5000 PCS |
260 |
80 |
100 |
| FR1/2W |
FR1WS |
T52 |
2000 PCS |
260 |
80 |
85 |
| FR1W |
FR2WS |
T52 |
1000 PCS |
260 |
80 |
85 |
| T67 |
1000 PCS |
260 |
85 |
92 |
| FR2W |
FR3WS |
T52 |
1000 PCS |
260 |
80 |
100 |
| T73 |
1000 PCS |
260 |
95 |
92 |
| FR3W |
FR5WS |
T84 |
500 PCS |
260 |
110 |
75 |
| FR5W |
T84 |
250 PCS |
260 |
110 |
75 |
Nastro in scatola Bulk (Ammo Bulk) Dimensione e quantità della scatola di imballaggio
| Tipo |
Modulo
|
Quantità
|
Dimensioni (mm) |
|
Dimensione normale
|
Piccole dimensioni
|
L |
W |
H |
| FR1/4W |
FR1/2WS |
P |
10000 PCS |
240 |
140 |
76 |
| Formaggio |
10000 PCS |
240 |
140 |
76 |
| FR1/2W |
FR1WS |
P |
5000 PCS |
240 |
140 |
76 |
| Formaggio |
5000 PCS |
240 |
140 |
76 |
| FR1W |
FR2WS |
P |
2000 PCS |
240 |
140 |
76 |
| Formaggio |
2000 PCS |
240 |
140 |
76 |
| FR2W |
FR3WS |
P |
2000 PCS |
240 |
140 |
76 |
| Formaggio |
2000 PCS |
240 |
140 |
76 |
| FR3W |
FR5WS |
P |
100 PCS |
240 |
140 |
76 |
| Formaggio |
250 PCS |
240 |
140 |
76 |
| FR5W |
P |
50 PCS |
240 |
140 |
76 |
| Formaggio |
50 PCS |
240 |
140 |
76 |
Immagine di fabbrica
Tag:resistore a pellicola metallica fusibile,resistori a pellicola metallica,resistore a pellicola di carbonio,resistore a fibra
Il tuo messaggio deve contenere da 20 a 3000 caratteri!
