SQP SQM SQZ SQH MPR SQS Coassiale Alta Alumina Cimento Ceramico Fissato Wirewound Resistor CR-L 20W 500RJ 63x13x13mm
Visualizzazione
Le resistenze di cemento sono resistenze di potenza resistenti al calore e alla fiamma.
Le resistenze di cemento sono fatte per gestire una grande quantità di energia che fluisce attraverso di esse senza essere danneggiate dal calore o dalle fiamme.Se si sta progettando un circuito in cui una grande quantità di corrente viene passata attraverso un resistore e con esso ha bisogno di essere resistente a calore elevato e fiamma, resistori di cemento è una buona scelta di progettazione.
Le potenze nominali tipiche vanno da 1W a 20W o più.
Le tolleranze rispetto al valore di resistenza indicato sono di circa il 5%.
Specificità principale
Imballaggio: imballaggio a sfuso
Tipo di prodotto: tipo SQP, tipo SQM, tipo SQZ, tipo SQH, tipo MPR
Tolleranza: ±5%, ±10%,
Intervallo di valori di resistenza: 0,1 OHM-150K OHM
Norma di prova: JISC 5202
Disponibile anche il tipo non induttivo.
Le barre di filo, le barre di taglio o le barre di fibra di vetro da utilizzare.
Numerazione delle parti
CR-- Cosa? 5W 10K J
Tipo: CR-L, CR-M, CR-YA, CR-YB, CR-YC, CR-YD, CR-YD1, CR-YE, CR-YG, CR-V
Potenza nominale: 2W,3W,5W,7W,10W,15W,20W,30W,40W
Valore nominale della resistenza: serie E-12 / serie E-24
Tolleranza di resistenza: K ± 10%, J ± 5%, G ± 2%
Classificazione di potenza
La potenza nominale è la potenza massima che può essere caricata continuamente a una determinata temperatura ambiente.
70°C,come indicato nella tabella 1; tuttavia, quando la temperatura ambiente supera i 70°C, si deve determinare la potenza nominale
dalla curva di diminuzione di Fig.1.
Tabella 1
Potenza nominale
|
Massimo di funzionamento tensione |
Sovraccarico massimo tensione |
Resistenza dielettrica tensione |
Intermittenza massima Tensione di sovraccarico |
1W | 350 V | 700V | 1000V | 1500 V |
2W | 350 V | 700V | 1000V | 1500 V |
3W | 500 V | 1000V | 1000V | 1500 V |
5W | 750 V | 1500 V | 1000V | 1500 V |
7W | 1000V | 1500 V | 1000V | 1500 V |
10W | 1000V | 1500 V | 1000V | 1500 V |
15W | 1000V | 15000V | 1000V | 1500 V |
20W | 1000V | 1500 V | 1000V | 1500 V |
30W | 1000V | 1500 V | 1000V | 1500 V |
40 W | 1000V | 1500 V | 1000V | 1500 V |
Edilizia
- No |
Articolo |
Materiale |
1 |
Cuore di ceramica |
Viene utilizzata ceramica ad alto contenuto di allumina. |
2 |
Elemento di resistenza |
L'elemento di resistenza deve essere costituito da una pellicola di ossido metallico o da un filo di resistenza (Esempio:CN49W Φ1.0mm). |
3 |
Terminal |
Cappuccio di ferro stagnato. |
4 |
Connessione |
Il filo di piombo, rivestito di saldatura, deve essere montato sui tappi mediante saldatura. |
5 |
Cavi di piombo |
Filati inossidabili, saldatura o conserve |
6 |
Cimento di silicio |
Si usa resina di silicio, conforme alla specifica UL-94V-0 Non infiammabile |
7 |
Cassa in ceramica |
Alta conduttività termica |
Dimensione(unità: mm)

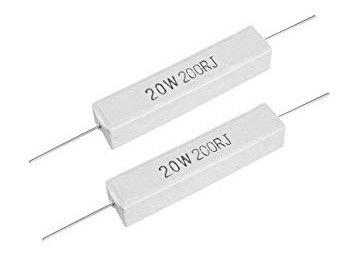

1) Resistore a cemento ceramico di tipo CR-L
Watt |
Dimensioni ((mm) |
Intervallo di resistenza ((Ω) |
||||
L | W | H | Φd±0.05 |
Ferita da filo |
Film di ossido metallico |
|
1W | 14±1.0 | 6.5±1.0 | 6.5±1.0 | 0.50 | 0.1Ω~22Ω | 25Ω~56KΩ |
2W | 18±1.0 | 7.0±1.0 | 7.0±1.0 | 0.50 | 0.1Ω~22Ω | 25Ω~56KΩ |
3W | 22±1.0 | 8.0±1.0 | 8.0±1.0 | 0.68 | 0.1Ω~47Ω | 50Ω~100KΩ |
5W | 22±1.0 | 9.5±1.0 | 9.5±1.0 | 0.68 | 0.1Ω~47Ω | 50Ω~100KΩ |
7W | 35±1.5 | 9.5±1.5 | 9.5±1.5 | 0.68 | 0.5Ω~330Ω | 450Ω~100KΩ |
10W | 48±1.5 | 9.5±1.5 | 9.5±1.5 | 0.68 | 0.5Ω~450Ω | 470Ω~100KΩ |
15W | 48±1.5 | 13±1.5 | 13±1.5 | 0.68 | 1Ω~500Ω | 510Ω~100KΩ |
20W | 63±1.5 | 13±1.5 | 13±1.5 | 0.68 | 1Ω~600Ω | 620Ω~100KΩ |
30W | 75±2.0 | 19±2.0 | 17±2.0 | 0.68 | 1Ω~600Ω | 620Ω~100KΩ |
40 W | 89±2.0 | 19±2.0 | 19±2.0 | 0.68 | 1Ω~600Ω | 620Ω~100KΩ |

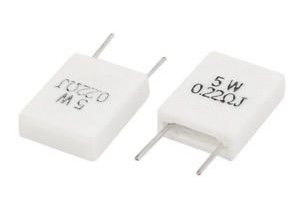

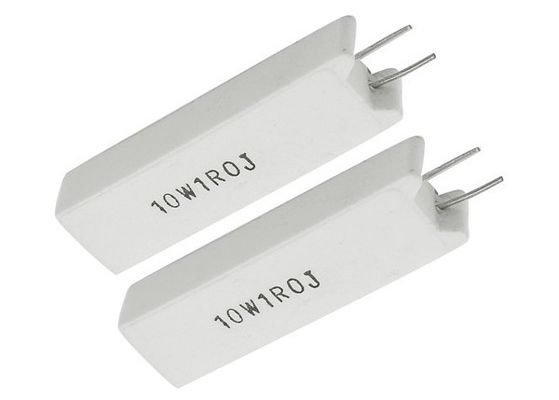

2) Resistore a cemento ceramico di tipo CR-M
Watt |
Dimensioni ((mm) |
Intervallo di resistenza ((Ω) |
|||||
W±1.0 | S±1.0 | H±1.5 | Φd±0.05 | P±1.0 |
Ferita da filo |
Film di ossido metallico |
|
2W | 11.5 | 7.5 | 20.5 | 0.50 | 4.5 | 0.1Ω~47Ω | 50Ω~100KΩ |
3W | 12 | 8.5 | 25 | 0.68 | 4.5 | 0.1Ω~47Ω | 50Ω~100KΩ |
5W | 13 | 9.5 | 25 | 0.68 | 4.5 | 0.1Ω~47Ω | 50Ω~100KΩ |
7W | 13 | 9.5 | 38 | 0.68 | 4.5 | 0.5Ω~330Ω | 450Ω~100KΩ |
10W | 13 | 9.5 | 52 | 0.68 | 4.5 | 0.5Ω~450Ω | 470Ω~100KΩ |
10W | 16 | 11.5 | 36 | 0.68 | 4.5 | 0.5Ω~450Ω | 470Ω~100KΩ |
3) Resistore ceramico di tipo CR-YB
Watt |
Dimensioni ((mm) |
Intervallo di resistenza ((Ω) |
|||||||
L | P±1.5 | W1±1.2 | W2±0.2 | W3±0.2 | H1±1.2 | H2±0.2 | H3±1.5 | ||
15 | 48±1.5 | 32.5 | 12.5 | 10 | 2.7 | 12.5 | 15 | 36 | 1.0-820 |
20 | 63±2 | 44 | 12.5 | 10 | 2.7 | 12.5 | 15 | 36 | 1.0-1K |
4) Resistenza di tipo CR-YD
Watt |
Dimensioni ((mm) |
Intervallo di resistenza ((Ω) |
|||||||
L | P±1.5 | W±1.0 | W1±0.2 | W2±0.2 | H±0.2 | H1±0.2 | H2±1.5 | ||
3 | 24±1.0 | 12 | 9.5 | 7.5 | 1.6 | 9.5 | 25 | 39 | 0.5-150 |
5 | 27±1.0 | 15 | 9.5 | 7.5 | 1.6 | 9.5 | 25 | 39 | 0.5-220 |
7 | 35±1.5 | 22.5 | 9.5 | 7.5 | 1.6 | 9.5 | 25 | 39 | 1-470 |
10 | 48±1.5 | 34 | 9.5 | 7.5 | 1.6 | 9.5 | 25 | 39 | 1-680 |
15 | 48±1.5 | 32.5 | 12.5 | 10 | 3 | 12.5 | 30 | 47.5 | 1-820 |
20 | 63±2.0 | 44 | 12.5 | 10 | 3 | 12.5 | 30 | 47.5 | 1-1K |
5) Resistenza fissa di tipo CR-YA
Watt |
Dimensioni ((mm) |
Intervallo di resistenza ((Ω) |
|||||||
L | P±1.5 | W1±1.0 | W2±0.2 | W3±0.2 | H1±0.2 | H2±0.2 | H3±0.2 | ||
3 | 24±1.0 | 12 | 9.5 | 5.3 | 0.9 | 9.5 | 10 | 25.5 | 0.5-150 |
5 | 27±1.0 | 15 | 9.5 | 5.3 | 0.9 | 9.5 | 10 | 25.5 | 0.5-220 |
7 | 35±1.5 | 22.5 | 9.5 | 5.3 | 0.9 | 9.5 | 10 | 25.5 | 1-470 |
10 | 48±1.5 | 34 | 9.5 | 5.3 | 0.9 | 9.5 | 10 | 25.5 | 1-680 |
6) Resistore ceramico di tipo CR-YC
Watt |
Dimensioni ((mm) |
Intervallo di resistenza ((Ω) |
|||||||
L | P±1.5 | W1±1.0 | W2±0.2 | W3±0.2 | H1±1 | H2±0.5 | H3±1.5 | ||
3 | 24±1.0 | 12 | 9.5 | 7.3 | 1.6 | 9.5 | 10 | 25 | 0.5-150 |
5 | 27±1.0 | 15 | 9.5 | 7.3 | 1.6 | 9.5 | 10 | 25 | 0.5-220 |
7 | 35±1.5 | 22.5 | 9.5 | 7.3 | 1.6 | 9.5 | 10 | 25 | 1-470 |
10 | 48±1.5 | 34 | 9.5 | 7.3 | 1.6 | 9.5 | 10 | 25 | 1-680 |
7) Resistore tipo CR-YE tipo cemento
Watt |
Dimensioni ((mm) |
Intervallo di resistenza ((Ω) |
||||||||
L | P±1.5 | W1±1.0 | W2±0.2 | W3±0.2 | H1±0.2 | H2±0.2 | H3±1.5 | H4±1.5 | ||
3 | 24±1.0 | 12 | 9.5 | 7.4 | 3 | 9.5 | 7.5 | 4.5 | 30.4 | 0.5-150 |
5 | 27±1.0 | 15 | 9.5 | 7.4 | 3 | 9.5 | 7.5 | 4.5 | 30.4 | 0.5-220 |
7 | 35±1.5 | 22.5 | 9.5 | 7.4 | 3 | 9.5 | 7.5 | 4.5 | 30.4 | 1-470 |
10 | 48±1.5 | 34 | 9.5 | 7.4 | 3 | 9.5 | 7.5 | 4.5 | 30.4 | 1-680 |

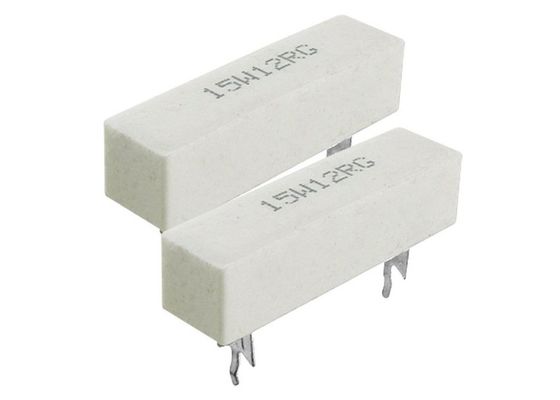

8) Resistenza al cemento di tipo CR-YD1
Watt |
Dimensioni ((mm) |
Intervallo di resistenza ((Ω) |
||||||||
L | P±1.5 | W±1 | W2 | W3 | W1 | H1 | H2 | H3 | ||
15 | 48±1.5 | 22 | 12.5 | 10 | 1.5 | 5 | 12.5 | 30 | 47.5 | 10-820 |
20 | 63±2.0 | 44 | 12.5 | 10 | 1.5 | 5 | 12.5 | 30 | 47.5 | 1.0-1K |
9) Resistori fissi a fibra fibrosa di tipo CR-V
Watt |
Dimensioni ((mm) |
Intervallo di resistenza ((Ω) |
||||||||
L1 | L2±0.2 | L3±0.2 | H1±0.2 | H2±0.2 | H3±1.0 | W1±1.0 | W2±0.2 | W3±0.5 | ||
5 | 31±1.0 | 5 | 4 | 1.5 | 11 | 9.5 | 9.5 | 1.5 | 11.5 | 0.5-220 |
7 | 49±1.5 | 10 | 4 | 1.5 | 11 | 9.5 | 9.5 | 1.5 | 11.5 | 1-470 |
10 | 62.5±2 | 10 | 4 | 1.5 | 11 | 9.5 | 9.5 | 1.5 | 11.5 | 1-680 |
15 | 63.5±2 | 10 | 4.5 | 2.5 | 14.5 | 13 | 13 | 2.5 | 15.5 | 1-820 |
20 | 75 ± 2 | 10 | 4.5 | 2.5 | 17.5 | 13 | 13 | 2.5 | 15.5 | 1-1K |
10) Resistenza ceramica di tipo CR-H
Watt |
Dimensioni ((mm) |
Intervallo di resistenza ((Ω) |
||||||||||
L1 | L2±1.0 | W3±0.2 | P2 | P3 | t2 | h2 | W1 | W2 | H1 | H2 | ||
10 | 48±1.5 | 23 | 12 | 6 | 8 | 0.6 | 4 | 9.5±1.0 | 5 | 9.5±1.0 | 6±1.5 | 1-680 |
15 | 48±1.5 | 23 | 12 | 7 | 8 | 0.8 | 4 | 12.5±1.2 | 6 | 12.5±1.2 | 7.5±2.0 | 10-820 |
20 | 63±2.0 | 23 | 12 | 7 | 10 | 0.8 | 4 | 12.5±1.2 | 6 | 12.5±1.2 | 7.5±2.0 | 1-1K |
30 | 75±2.5 | 56 | 18 | 9 | 10 | 0.8 | 4.2 | 19±1.5 | 7.5 | 19±1.5 | 10±2.0 | 1-1K |
40 | 88±2.5 | 68 | 18 | 9 | 10 | 0.8 | 4.2 | 19±1.5 | 7.5 | 19±1.5 | 10±2.0 | 1-1K |
Viaggio del processo produttivo
Dipartimento delle resistenze di tipo a piombo assiale - Divisione di saldatura - Divisione di imballaggio - Dipartimento delle resistenze SMD - Stampa - Sparazione - Terminale laterale
