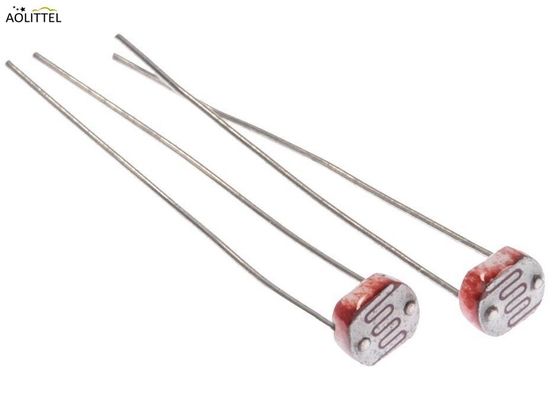

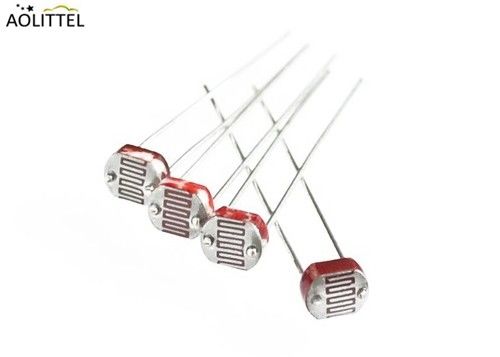

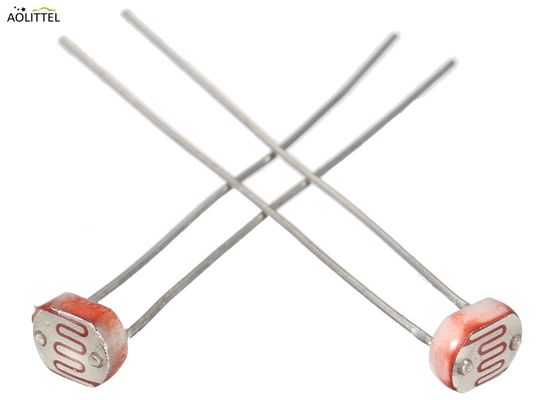

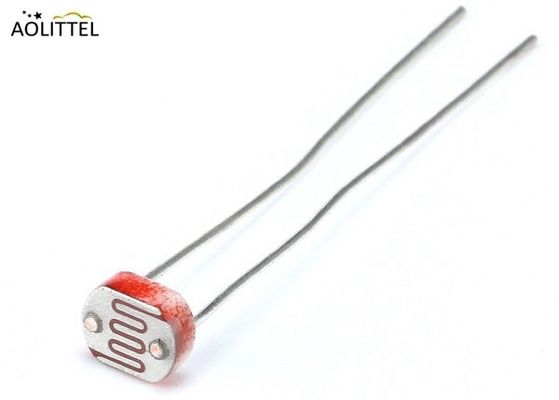

Cd fotoresistor a fotocelle a diametro rotondo sensibile di 5 mmSensore di luceSerie GM55 per l'applicazione di sensori
Descrizione
Un piccolo fotoresistoreSensore di luceLa resistenza di un fotoresistor diminuisce con l'aumento dell'intensità della luce incidente.Sensore di lucepuò essere applicato nei circuiti dei rilevatori sensibili alla luce e nei circuiti di commutazione attivati dalla luce e dal buio.
- Non si tratta di un problema di sicurezza.
Scarica________
Fabbricazione a partire da prodotti della voce 8528Sensore di lucesono sensori che permettono di rilevare la luce.Sono piccoli, economici, a basso consumo, facili da usare e non si consumano.Per questo motivo si trovano spesso in giocattoli, gadget e elettrodomestici.Sono spesso chiamate celle CdS (sono fatte di cadmio-sulfuro), resistori a luce (LDR) e fotoresistori.
| Ai piccoli Cds fotoresistoriSensore di luceMembro della famiglia |
| - No |
Diametro |
Serie |
| 1 |
3 mm |
GM35 |
| 2 |
4 mm |
GM45 |
| 3 |
5 mm |
GM55 |
| 4 |
7 mm |
GM75 |
| 5 |
11 mm |
GM115 |
| 6 |
12 mm |
GM12G |
| 7 |
20 mm |
GM205 |
| 8 |
25 mm |
GM255 |
Dimensione (mm)
Caratteristiche
Buona affidabilità
Piccolo volume
Alta sensibilità
Risposta rapida
Buone caratteristiche dello spettro
Epoxide incapsulato
Prestazioni affidabili
Applicazione
Misurazione automatica della fotocamera
Controllo fotoelettrico
Controllo della luce interna
Controllo industriale dell'allarme
Interruttore a controllo luce
Luce a controllo luminoso
Giocattoli elettronici.
Specificità
| Srs. |
Modello |
Max. tensione
VDC
|
Potenza massima.
mv
|
Temperatura dell'ambiente (°C) |
Spettro Pico nm
|
Resistenza alla luce (10Lux)
KΩ
|
Resistenza oscura
≥MΩ
|
Γ100
10
|
Risposta
Il tempo
(ms)
|
Caratteristica di resistenza all'illuminazione |
| Aumento |
Diminuzione |
|
φ5
|
GM5506 |
150 |
90 |
-30~+70 |
540 |
2-5. |
0.1 |
0.5 |
30 |
30 |
|
| GM5516 |
150 |
90 |
-30~+70 |
540 |
5-10 |
0.2 |
0.5 |
30 |
30 |
1 |
| GM5528 |
150 |
100 |
-30~+70 |
540 |
10-20 |
1 |
0.6 |
20 |
30 |
2 |
| GM5537-1 |
150 |
100 |
-30~+70 |
540 |
20-30 |
2 |
0.6 |
20 |
30 |
3 |
| GM5537-2 |
150 |
100 |
-30~+70 |
540 |
30-50 |
3 |
0.7 |
20 |
30 |
3 |
| GM5539 |
150 |
100 |
-30~+70 |
540 |
50-100 |
5 |
0.8 |
20 |
30 |
4 |
| GM5549 |
150 |
100 |
-30~+70 |
540 |
100-200 |
10 |
0.9 |
20 |
30 |
5 |
Condizione di prova
Tensione esterna massima: la tensione massima può essere imposta costantemente nei componenti al buio.
Resistenza scura: la resistenza che viene ottenuta dalla chiusura della luce di 10 lux per 10 secondi.La resistenza che si ottiene dopo 400-600lux luce per 2 ore, testare con la luce standard (CCT:2854K) 10 lux per ottenere il valore.
D Valore: il rapporto è ottenuto dalla resistenza standard in 10 lux di illuminazione e 100 lux di illuminazione.
Lg (R10/R100)
γ= =Lg(R10/R100)
Lg (100/10)
R10、R100 il valore della resistenza in 10 lux e 100 lux rispettivamente (tolleranza γ ′s è ±0,1)
Caratteristiche fisiche e ambientali
Che diavolo e'Lux?
La maggior parte dei fogli di dati utilizza il lux per indicare la resistenza a determinati livelli di luce.
Ma cos'è il lux? non è un metodo che tendiamo a usare per descrivere la luminosità quindi è difficile da misurare.
| Illuminazione |
Esempio |
| 00,002 lux |
Cielo notturno limpido senza luna |
| 0.2 lux |
Disegno minimo per l'illuminazione di emergenza (AS2293). |
| 0.27 - 1 lux |
Luna piena in una notte limpida |
| 3.4 lux |
Il limite oscuro del crepuscolo civile sotto un cielo limpido |
| 50 lux |
Soggiorno familiare |
| 80 lux |
Corridoio/bagno |
| 100 lux |
Giorno molto buio e nuvoloso |
| 300 - 500 lux |
L'alba o il tramonto in una giornata limpida. |
| 1,000 lux |
Giorno nuvoloso; tipica illuminazione di uno studio televisivo |
| 10,000 - 25.000 lux |
Luce diurna completa (senza sole diretto) |
| 32,000 - 130.000 lux |
Luce solare diretta |
Prova di un fotoresistoreSensore di luce
The easiest way to determine how your photoresistor works is to connect a multimeter in resistance-measurement mode to the two leads and see how the resistance changes when shading the sensor with your hand, spegnere le luci, ecc. Poiché la resistenza cambia molto, un contatore di gamma automatico funziona bene qui. Altrimenti, assicurati di provare intervalli diversi, tra 1MΩ e 1KΩ prima di'renunciare'.
Collegamento di un fotoresistoreSensore di luce
1) Perché il fotoresistoreSensore di luceQuesto significa che puoi collegarli in entrambi i modi e funzioneranno bene!
2)FotoresistoreSensore di lucesono abbastanza resistenti, si possono facilmente saldare, tagliare i cavi, collegarli alle tavole da pane, utilizzare clip alligatore, ecc.L' unica precauzione da prendere è evitare di piegare i cavi proprio al sensore epossidico, in quanto potrebbero rompersi se piegate troppo spesso.
