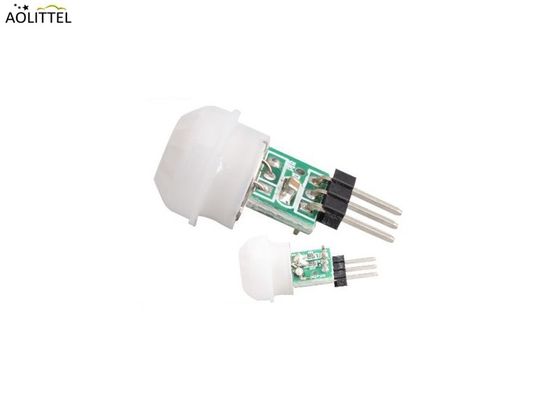

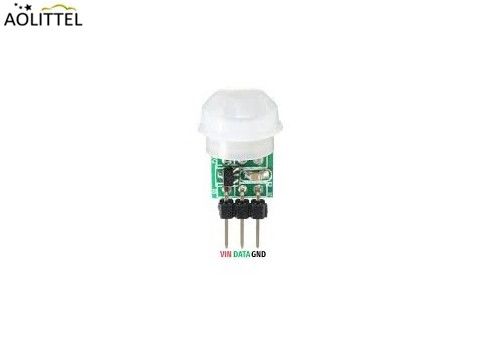

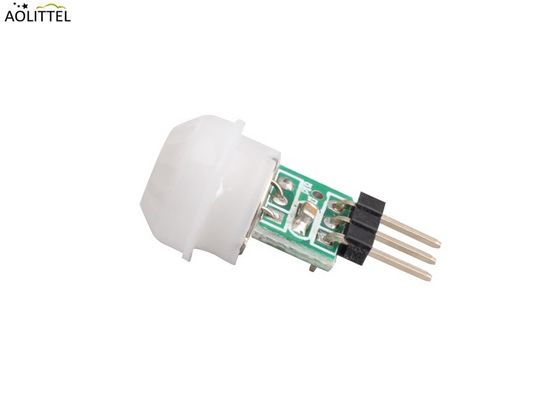

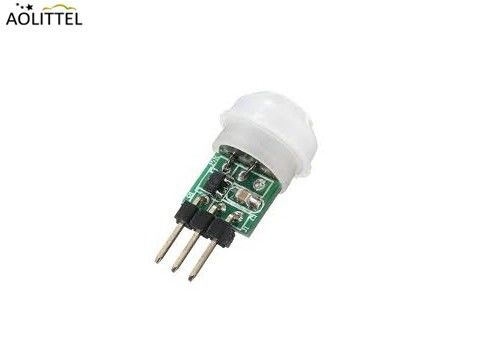

Mini 10*8mm Digital PIR modulo intelligente SB312 del rivelatore del sensore di moto di alta sensibilità per il tagliere

Modulo di rilevamento del sensore di movimento PIR intelligente digitale ad alta sensibilità Mini 10*8mm SB312 per la tavola da pane

Rapidi dettagli

- Non si tratta di un problema di sicurezza. Scarica________

Caratteristiche

Tempo di ritardo: 2 secondi;
tempo di blocco: 2 secondi;
Modalità di attivazione: ripetibile;
Distanza di rilevamento: ≤ 100 gradi angolo cono, 3-5 metri
Processo di elaborazione del segnale digitale (DSP)

Input del sensore ad alta impedenza differenziale bidirezionale e compensazione della temperatura

Filtro integrato, schermo delle interferenze da altre uscite di frequenza Schmidt REL

Dimensione

Informazioni sulla lente

Descrizione

SB312 è un nuovo sensore PIR digitale intelligente.Questo rivelatore digitale Smart offre una soluzione completa di rivelatore di movimento,con tutti i circuiti elettronici integrati nell'alloggiamento del rilevatore.Solo una fonte di alimentazione e componenti di interruttore di potenza devono essere aggiunti per rendere l'intero interruttore di movimento.

Applicazione

Alarmi USB, rilevamento di movimento PIR, rilevamento di intrusi, rilevamento di occupazione,
Luci per sensori di movimento, telecamere di rete, sistemi di sicurezza auto, ecc.

Nota di domanda

Applicazione tipica

Nota:Questo è solo un circuito di riferimento per il sensore PIR SB312.

Risposta spettrale dei materiali per finestre

Nota: viene raffigurata la curva di trasmissibilità media tipica di un filtro IR di passaggio di 5,5 μm, aspirato su filtro di silicio.

Produzione

Indicazioni per l'uso

●Attenzione alla direzione di montaggio dell'elemento sensore e alla dimensione dell'icnografia dell'elemento.
● Il parametro ex-fabbrica del sensore è ottenuto effettuando una prova con il corpo nero standard e il circuito corrispondente dopo un minuto di stabilizzazione.
●La distanza di rilevamento del sensore è una funzione multidimensionale, composta da temperatura ambiente, temperatura del bersaglio in movimento, distanza di destinazione della lente di Fresnel, umidità ambiente,Guadagno dell'amplificatore e tensione di confronto.
●La saldatura deve essere effettuata a 4 mm di altezza secondo la raccomandazione per il filo di piombo del sedile del sensore e la saldatura deve essere completata nel minor tempo possibile.
●Non toccare direttamente il finestrino e gli oggetti duri.
●Dovrebbero essere evitate forti scosse e statiche.
●Questi prodotti sono confezionati con il materiale di protezione ambientale e la superficie dei sensori è stata coperta appositamente con il materiale antierosivo OHK, 100 pezzi per piccolo imballaggio.3000 pezzi per grande confezione.
