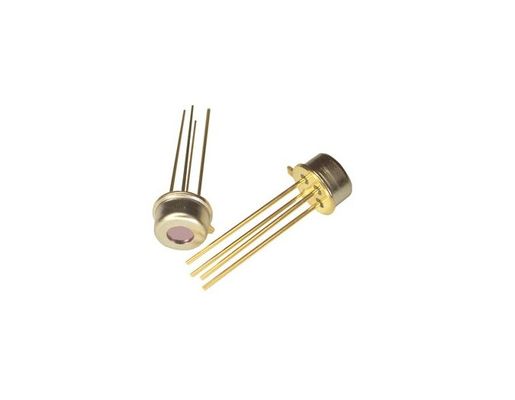

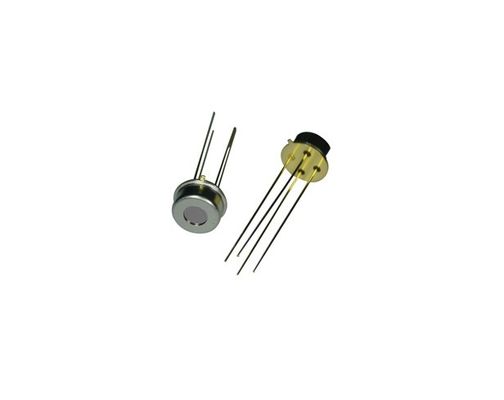

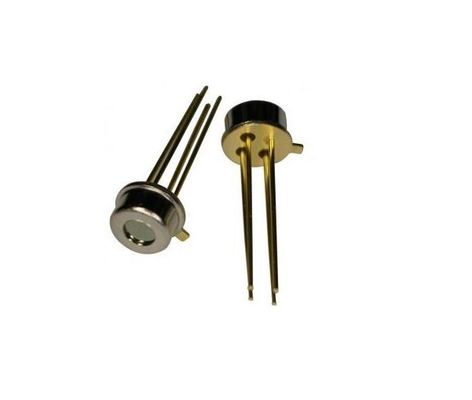

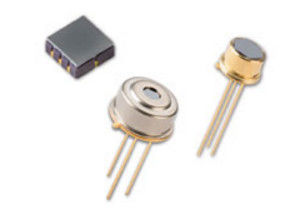

Metallo senza contatto di misura del termometro di orecchio che alloggia il sensore infrarosso ZTP-148SR di IR del batterio termofilo dei rivelatori di Thermometrics

Termometro auricolare Misurazione senza contatto Metalli di alloggiamento Termometrici Infrarossi Detettori termopile Sensore IR ZTP-148SR

Descrizione

I sensori infrarossi a termopile ZTP sono sensori di livello di sensibilità superiore leader nel settore. Questi dispositivi rispondono a un ampio spettro infrarosso, offrono una risposta intrinsecamente stabile alla radiazione CC,e non richiedono fonte di tensione o corrente di bias. costituito da termoelementi, filtro IR piatto e termistore per la compensazione della temperatura in una confezione TO ermeticamente sigillata,la serie ha una varietà di filtri disponibili per massimizzare le prestazioni in applicazioni specifiche.I dispositivi termopile IR ZTP sono utilizzati per la misurazione della temperatura senza contatto in termometria, forni a microonde, stufe a riscaldamento a induzione, condizionatori d'aria, rilevamento dell'occupazione, illuminazione,controllo del riscaldamento a pavimento, e applicazioni HVAC/automotive.

Non ci limitiamo a disegni standard e off-the-shelf e ci occupiamo della personalizzazione degli utenti per le applicazioni di rilevamento infrarossi più esigenti, così come PCB.

Applicazione del sensore IR termopile.pdf

L'immagine del sensore[unità: mm]

CHIP termopile

Termistore- Termistore per la compensazione della temperatura

Rating massimi assoluti

- Temperatura di funzionamento: -20°C ~ 100°C
- Temperatura di conservazione: -40°C ~ 120°C

DATI TIPICALI DELLA CARATTERISTICA dello ZTP-148SR

Sensibilità

Campo visivo

RISISTENZA al termistore (TABELLA R-T)

Caratteristiche

Misurazione senza contatto
Misurazione della superficie più ampia
Confezione di sensori di piccole dimensioni
Incluso sensore di temperatura ambiente - (thermistor) per la compensazione
Alta sensibilità
Tempo di risposta rapido

Applicazione

Monitoraggio del paziente
Termometri acustici e timpanici
Determinazione dell'occupazione
Climatizzazione
Apparecchiatura

Moduli IR

I moduli IR ZTP Thermopile forniscono livelli più elevati di precisione della temperatura dell'oggetto, una gamma più ampia di temperature di stoccaggio e tensioni di uscita Thermopile più basse rispetto a prodotti simili sul mercato.ZTP-115M è un singolo modulo IR costituito da una termopile, sensore IR, condizionamento del segnale e uscita di tensione.

Specificità

Tensione di alimentazione: alimentazione singola (+5V)

Corrente di alimentazione: tipica 2,7 mA

Tempo di risposta: 0,3 ~ 0,6 secondi

Intervallo di temperatura di misura: -40°C ~ 145°C

Temperatura di funzionamento: -20°C ~ 100°C

Temperatura di conservazione: -20°C ~ 120°C

Caratteristiche

Misurazione senza contatto
Misurazione della superficie più ampia
Confezione di sensori di piccole dimensioni
Sensore di temperatura ambiente (termistore) incluso per la compensazione
Alta sensibilità
Tempo di risposta rapido
Uscita analogica

Applicazioni

Determinazione dell'occupazione
Climatizzazione
Apparecchi
Forni a microonde
