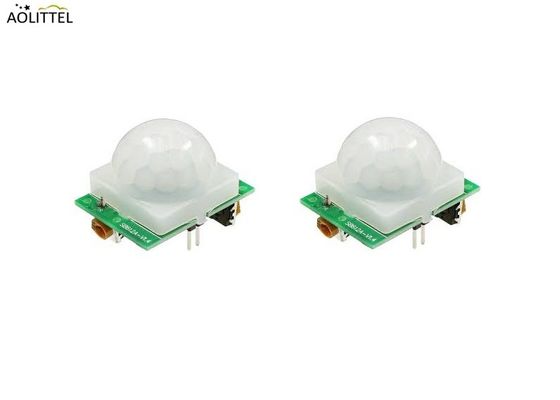

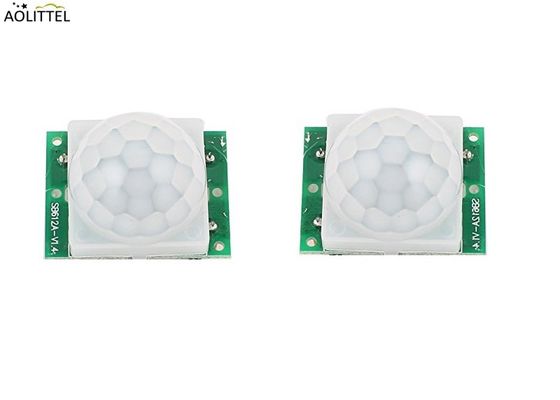

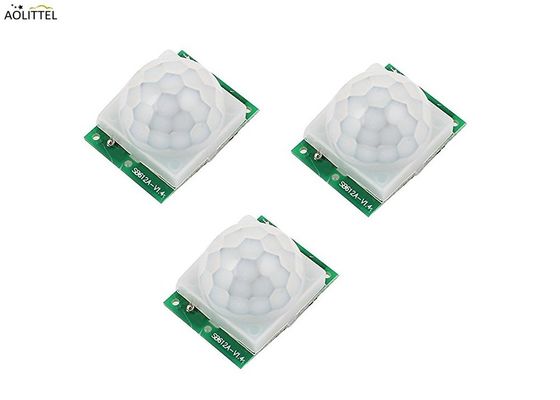

Modulo PIR SB612 con sensore regolabile a basso rumore, angolo di rilevamento di 120 gradi
Descrizione
SB612A è un modulo di sensore piroelettrico sviluppato per il rilevamento del corpo umano.
Sensore PIR combinato con una lente fresnel montata su un PCB compatto e componenti limitati per
Il tempo di ritardo, il lux è regolabile, la personalizzazione è accettata.
- Non si tratta di un problema di sicurezza.
Scarica________
Caratteristiche
| Tipo: |
SB612 |
| Dimensione: |
32*24 mm |
| corrente di alimentazione: |
DC3V~15V |
| Drenaggio corrente: |
< 20 μA |
| Voltaggio di uscita: |
Input: 3V ~ 15V Output:3.3V |
| Tempo di ritardo: |
Tempo di ritardo, sensibilità, illuminazione regolabile |
| Operazione Temperaute: |
-20°C~60°C |
| Sensore a infrarossi: |
Due elementi, basso rumore, alta sensibilità. |
| Sensore di luce: |
CdS ((Può essere aggiunto in base alle esigenze del cliente) |
| TTL Output: |
L'uscita TTL può essere collegata direttamente al microcontrollore o al dispositivo logico |
| Sensibilità: |
Alta sensibilità |
Diagramma schematico

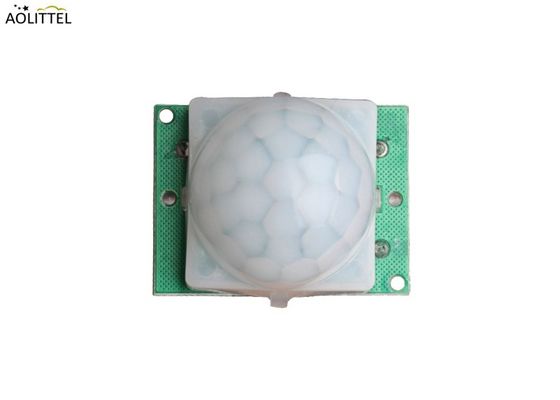

Lenti
Diametro dell'obiettivo: 24 mm (default), angolo di rilevamento ≤ 120°, gamma di rilevamento < 10M.
Dimensione (unità: mm)
Guida all'applicazione
Funzioni:
1. DC-INPUT: tensione di alimentazione (DC3.0V-12V)
2. TEST: pin di prova per l'uscita. con uscita, segnale di alto livello (3.0V); senza uscita, segnale di basso livello (0V)
3. LOAD+: anodo del carico. LOAD-: catodo del carico.
La corrente massima con carico è di 100mA.
4- DARK_ADJ: regolazione Lux.
5. DELAY_TIME: regolazione del tempo di ritardo.
Impostazione dei parametri
1. tensione di ingresso e corrente quiescente
Al modulo deve essere aggiunto un LDO.
2. regolazione della sensibilità
Una tensione applicata all'ingresso SENS imposta la soglia utilizzata per rilevare un segnale PIR tra il PIRIN
e input NPIPIN.VSS seleziona la tensione soglia minima.Qualsiasi tensione superiore a VDD/4 selezionerà
la soglia massima, che è l'impostazione meno sensibile per il rilevamento del segnale PIR.
3. regolazione della luce
Quando la tensione OEN passa da bassa a alta,quando è superiore a 0,4DD ((1.2V),Vout di uscita abilitare.
da alto a basso, quando inferiore 0,2VDD ((0,6V), disabilitare l'uscita di Vout.
4. Adattamento del tempo di ritardo
| Passo |
Tensione centrale ONTIME (V) |
In orario. |
Voltaggio ((V) |
Pull-up
resistenza |
Sgombero
resistenza |
| (VDD*(Fase*2) +3)/128 |
(Tipico) |
(VDD=3V) |
| 0 |
3/128 o inferiore |
2.3 |
0 |
- No |
0R |
| 1 |
(VDD*2+3)/128 |
4.7 |
0.07 |
1M |
24K |
| 2 |
(VDD*4+3)/128 |
7 |
0.117 |
1M |
39K |
| 3 |
(VDD*6+3)/128 |
9.4 |
0.164 |
1M |
56K |
| 4 |
(VDD*8+3)/128 |
18.7 |
0.21 |
1M |
75 mila. |
| 5 |
(VDD*10+3)/128 |
37 |
0.257 |
1M |
91K |
| 6 |
(VDD*12+3)/128 |
56 |
0.304 |
1M |
110K |
| 7 |
(VDD*14+3)/128 |
1 minuto e 15 secondi. |
0.351 |
1M |
130K. |
| 8 |
(VDD*16+3)/128 |
2 minuti e 30 secondi |
0.398 |
1M |
150 mila. |
| 9 |
(VDD*18+3)/128 |
5 minuti. |
0.445 |
1M |
174K |
| 10 |
(VDD*20+3)/128 |
7 minuti e 29 secondi |
0.492 |
1M |
200 mila. |
| 11 |
(VDD*22+3)/128 |
9 minuti e 59 secondi |
0.539 |
1M |
220K. |
| 12 |
(VDD*24+3)/128 |
19 minuti e 58 secondi |
0.585 |
1M |
240K |
| 13 |
(VDD*26+3)/128 |
39 minuti 56 secondi |
0.632 |
1M |
270K. |
| 14 |
(VDD*28+3)/128 |
59min25 sec. |
0.679 |
1M |
294K |
| 15 |
(VDD*30+3)/128 o superiore |
1 ora e 20 minuti. |
3 |
0R |
- No |
Nota
A causa dell'alta sensibilità del sensore PIR, non è raccomandato l'uso del modulo nei seguenti casi:
o di una condizione simile.
A) nei rapidi cambiamenti ambientali
B) in caso di forte scossa o vibrazione
C) in un luogo in cui vi sono materiali di ostruzione (ad es. vetro) attraverso i quali l'IR non può passare all'interno di un'area
zona di rilevamento.
D) esposizione diretta al sole
E) esposti al vento diretto di un riscaldatore o di un condizionatore d'aria
