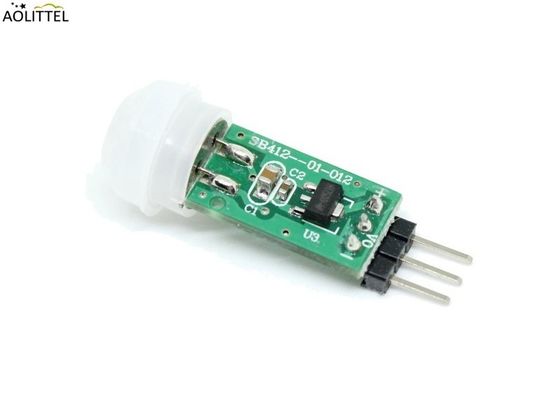

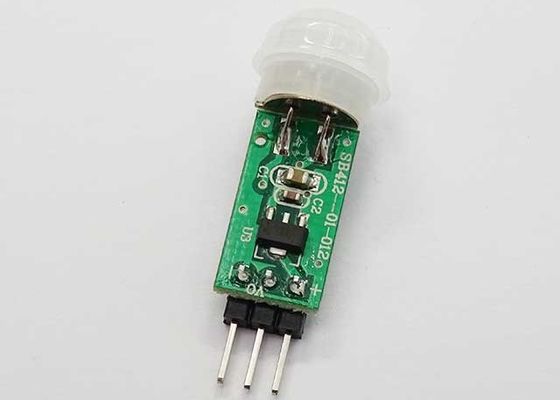

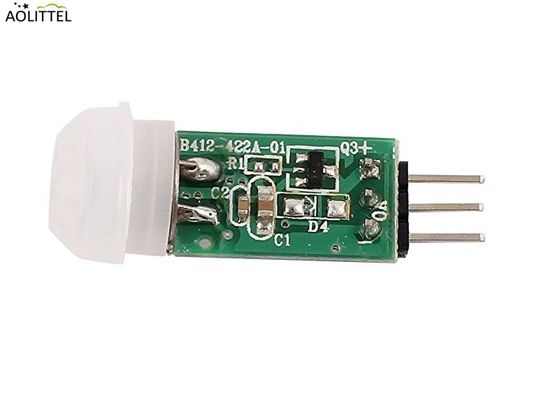

sensore di moto infrarosso passivo del modulo miniatura del regolatore PIR Dectector di 3M-5m SB412 con la resistenza del PWB della lente di Fresnel

3m-5m Controller in miniatura PIR Detector Module Sensore di movimento infrarosso passivo SB412 Con lente di Fresnel PCB Resistor

Parametri principali

Generale

SB412Aè l'ultimo modulo di sensore digitale basato sul sensore digitale AM412.
lente fresnel, PCB, e qualche resistenza

- Non si tratta di un problema di sicurezza. Scarica________

Informazioni sulla lente

Diametro dell'obiettivo: 13,6 mm (default), angolo di rilevamento ≤ 100°, gamma di rilevamento < 5M.

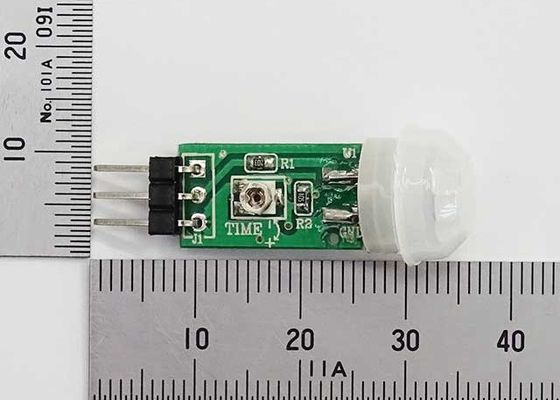

Dimensioni compatte

Diagramma schematico

Nota sulla domanda

Funzioni:
1. DC-INPUT: tensione di lavoro o tensione di alimentazione di ingresso (intervallo DC 3V-12V)
2. VOUT:Pinna di uscita del segnale: uscita: segnale di alto livello 3V".0V in standby
VOutput può essere uguale a DC-Input aggiungendo alcuni componenti
3. Regolazione del tempo di ritardo: il tempo di ritardo predefinito è di 10s, può essere regolato cambiando la resistenza (vedi il seguente modulo di regolazione del tempo di ritardo)

Adattamento del tempo di ritardo

"'"Che cos'è un sensore PIR?"'

I sensori PIR permettono di percepire il movimento, quasi sempre utilizzati per rilevare se un essere umano si è spostato dentro o fuori dalla gamma dei sensori.Per questo motivo sono comunemente presenti negli elettrodomestici e nei dispositivi utilizzati nelle case o nelle aziendeSono spesso indicati come sensori PIR, "infrarossi passivi", "piroelettrici" o "IR motion".

I PIR sono fondamentalmente fatti di un sensore piroelettrico (che potete vedere sopra come il metallo rotondo con un cristallo rettangolare al centro), che può rilevare i livelli di radiazione infrarossa.Tutto emette radiazioni a basso livello.Il sensore di un rivelatore di movimento è in realtà diviso in due metà.La ragione di questo è che stiamo cercando di rilevare il movimento (cambiamento) non media IR livelliLe due metà sono collegate in modo da annullare l'una l'altra. Se una metà vede più o meno radiazione infrarossa dell'altra, l'uscita oscilla alta o bassa.

Insieme al sensore piroelettrico è presente un gruppo di circuiti di supporto, resistori e condensatori.senza dubbio un chip molto economicoQuesto chip prende l'output del sensore e fa un piccolo trattamento su di esso per emettere un impulso di uscita digitale dal sensore analogo.

Per molti progetti o prodotti di base che devono rilevare quando una persona ha lasciato o entrato nell'area, o si è avvicinata, i sensori PIR sono ottimi.avere un'ampia gamma di lentiSi noti che i PIR non ti diranno quante persone ci sono intorno o quanto sono vicine al sensore,la lente è spesso fissata a una certa spazzatura e distanza (anche se può essere hackerato da qualche parte) e sono anche a volte attivati da animali domesticiLa sperimentazione e' la chiave!
