Name: Accoppiatore ottico lineare analogico conduttivo WDYJ-0202 della foto della immersione dell'incrocio 4Pins della st Vactrol LCR-0202 con tensione di andata 2.5V
Brand: Aolittel Technology Co.,Ltd
SKU: WDYJ-0202
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Modello: accoppiatore ottico lineare di analogo conduttivo della foto della immersione 4Pins

Incapsulazione: DIP-4

Corrente di input: 0-20mA, massimo: 40mA

Voltaggio di ingresso: 1.6-2.5Vdc

Resistenza della luce dell'uscita: 50 Ohm-1K Ohm@20mA-0.01mA

Resistenza scura dell'uscita: 1-10m Ohm (misurato dopo sec di taglio 10)

Tempo di risposta: <2>

Tensione dell'isolamento: >2000VRMS

Frequenza di lavoro: <300khz>

Il terminale resiste alla tensione: <50v>

Evidenziare:

sensore di fiamme

fusibile resettable del supporto di superficie

Informazioni di base

Marca: Ao littel

Numero di modello: WDYJ-0202

Termini di pagamento e spedizione

Imballaggi particolari: Massa, 1000pcs/Bag, 3000pcs/CARTON.

Tempi di consegna: 10 giorni feriali

Termini di pagamento: T/T, Western Union,

Capacità di alimentazione: 100.000.000 pezzi al mese

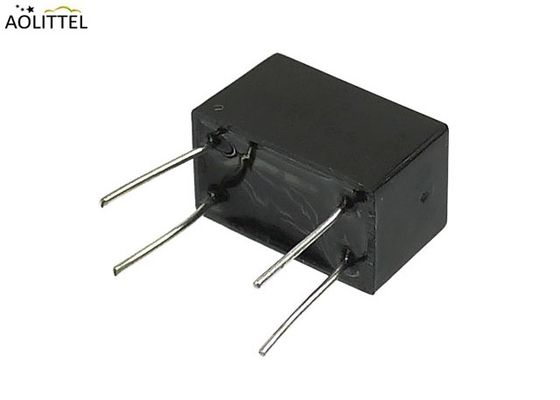

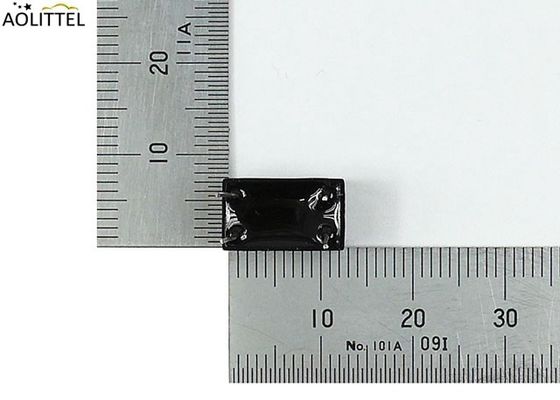

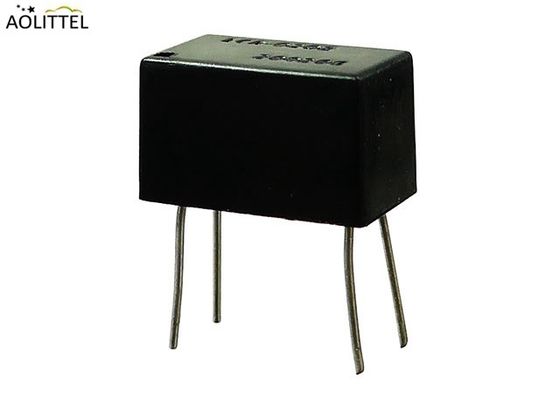

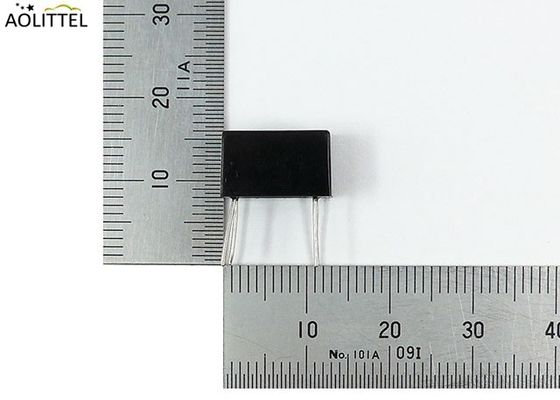

Galleria

Accoppiatore ottico lineare analogico conduttivo WDYJ-0202 della foto della immersione dell'incrocio 4Pins della st Vactrol LCR-0202 con tensione di andata 2.5V

Descrizione di prodotto

ST Vactrol LCR-0202 Cross 4Pins Dip Photo Conductive Analog Linear Optocoupler WDYJ-0202 Con Voltaggio Avanzato 2.5V

Diagramma di struttura(Unità:mm Tolleranza: ±0,1)

Accoppiatore ottico lineare analogico conduttivo WDYJ-0202 della foto della immersione dell'incrocio 4Pins della st Vactrol LCR-0202 con tensione di andata 2.5V 0

Caratteristiche ottiche elettriche Ta=25°C

LED

Parametro	Il simbolo	Condizioni di prova	Un minuto.	Tipo.	- Max, ti prego.	Unità
Corrente in avanti	Io..._F			20		mA
Voltaggio in avanti	V._F	Io..._F=20mA	1.9	2.0	2.5	V.
Corrente inversa	Io..._R	V._R=4V			10	μA

CELL

Parametro	Il simbolo	Condizioni di prova	Un minuto.	Tipo.	- Max, ti prego.	Unità
Tensione massima della cella	V._C	(picco di corrente alternata o continua)			60	V.
Dissipazione del potere	P_D	Derate linearmente a 0 a 75°C			50	mW

Accoppiato

Parametro	Condizioni di prova	Sulla resistenza (R)_{(in inglese)}/ KΩ			Resistenza di spegnimento (R)_{- Sconnesso})^※2/MΩ
Parametro	Condizioni di prova	Un minuto.	Tipo.	- Max, ti prego.	Resistenza di spegnimento (R)_{- Sconnesso})^※2/MΩ
WDYJ-0202RA	Io..._F=1mA^※1			0.7	1
WDYJ-0202RB	Io..._F=1mA^※1	0.65		1.1	1
WDYJ-0202RC	Io..._F=1mA^※1	1.05		1.56	1
WDYJ-0202RC1	Io..._F=1mA^※1	0.8		1.5	200
WDYJ-0202RD	Io..._F=1mA^※1	1.48		2.6	1
WDYJ-0202RD1	Io..._F=1mA^※1	1.48		2.5	200
WDYJ-0202RE	Io..._F=1mA^※1	2.5		5	2
WDYJ-0202RG	Io..._F=1mA^※1	5		10	2
WDYJ-0202RH	Io..._F=1mA^※1	10		20	30
WDYJ-0202RI	Io..._F=1mA^※1	20		40	10
Tempo di partenza._R)	Tempo fino al 63% della conduttanza finale @ IF= 20mA		3.5		msec
Tempo di caduta_F)	Tempo fino a 100K dopo la rimozione di IF = 20mA		500		msec
Coefficiente di temperatura cellulare	IF > 5 mA		0.7		%/°C

^※1misurato dopo una storia oscura di una settimana

^※210 secondi dopo_F= 0,5 V di corrente continua sulla cella

Applicazione

Protezione e controllo dell'amplificatore audio
Limitazione del volume audio
Accoppiamento di isolamento elettrico blindato
Regolazione delle luci e regolazione della velocità del motore

- Non si tratta di un problema di sicurezza. Scarica________

Descrizione

L'accoppiamento ottico analogo lineare è un componente fotoelettrico che introduce la corrente diversa per controllare i cambiamenti di resistenza.invecchiamento e prova. Il prodotto è ampiamente utilizzato dal controllo corrente di ingresso e resistenza pura con uscita non polarità. La nostra azienda possiede il brevetto di produzione e il numero di brevetto è ZL02225334.3.

Caratteristiche

1Puro resistore e uscita non polaritaria.
2Ampia gamma di resistenza lineare analogica, bassa resistenza di accensione, alta resistenza di spegnimento.
3Configurazione di circuito semplice adatta per l'uso in CC e AC.
4Isolamento da input a output e accoppiamento a bassa distorsione.
5. Incapsulazione con materiale resistente alle alte temperature PPO.

Curva delle caratteristiche principali

Accoppiatore ottico lineare analogico conduttivo WDYJ-0202 della foto della immersione dell'incrocio 4Pins della st Vactrol LCR-0202 con tensione di andata 2.5V 2

Attenzione:Si raccomanda di allontanare il perno di saldatura dal fondo dell'optoaccoppiatore, il tempo di saldatura deve essere il più breve possibile.

Circuito di base di applicazione e di prova
