Casa /Prodotti/Sensore leggero del fotoresistore/Accoppiatore ottico lineare analogico WDYJ-1210 10.5x7.5mm dell'alta di guadagno di stabilità uscita della cellula fotoelettrica per controllo di velocità del motore

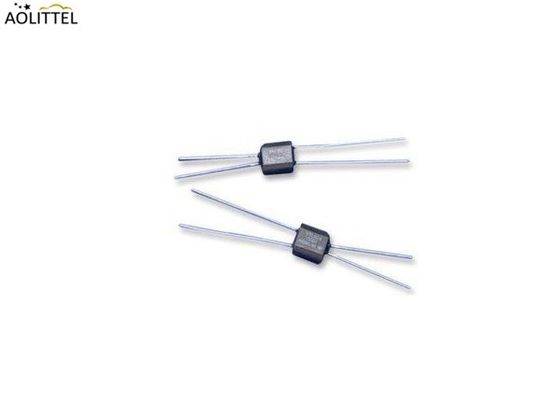

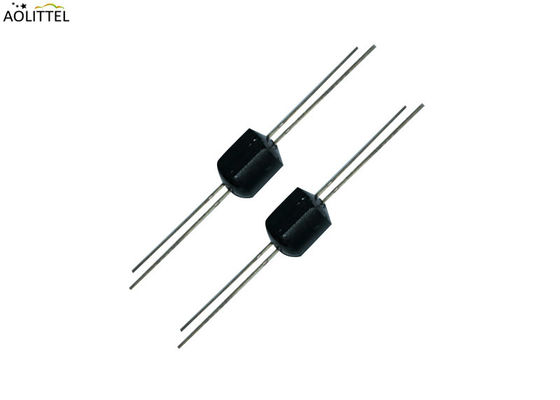

Accoppiatore ottico lineare analogico WDYJ-1210 10.5x7.5mm dell'alta di guadagno di stabilità uscita della cellula fotoelettrica per controllo di velocità del motore

1000 pezzi
MOQ
Negoziabile
prezzo
Accoppiatore ottico lineare analogico WDYJ-1210 10.5x7.5mm dell'alta di guadagno di stabilità uscita della cellula fotoelettrica per controllo di velocità del motore
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Nome del prodotto: Accoppiatore ottico lineare WDYJ-1210
N. di pin: 4 perni
Gamma di prodotti: Serie WDYJ-1210
Stile cassa accoppiatore ottico:: azionario
Tensione di isolamento: 2000V
Corrente diretta se maxCorrente diretta se max: 20 mA
Dimensione: 10.5x7.5mm
Temperatura stoccaggio/di funzionamento: -40 a 75C
Voltaggio in avanti: 1.9-2.5V
Dissipazione del potere: 50mW
Tempo di aumento (TR): 3.5msec
Tempo di caduta (TF): 500msec
Evidenziare:

sensore di fiamme

,

fusibile resettable del supporto di superficie
Informazioni di base
Marca: Ao littel
Numero di modello: Serie WDYJ-1210
Termini di pagamento e spedizione
Imballaggi particolari: Alla rinfusa
Tempi di consegna: 10 giorni feriali
Termini di pagamento: Western union, T/T
Capacità di alimentazione: 100.000.000 pezzi al mese
Descrizione di prodotto


Alta stabilità di guadagno di uscita fotocellula analogica lineare ottoaccoppiatore WDYJ-1210 10.5x7.5mm per il controllo della velocità del motore


Caratteristiche

Materiale di resistenza pura, potenza non polare
La struttura di circuito semplice adatta alle applicazioni a corrente continua o a corrente alternata
Buon isolamento tra ingresso e uscita, accoppiamento a bassa distorsione


- Non si tratta di un problema di sicurezza.Epoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhm Scarica________


Diagramma di struttura: (unità: mm)

Accoppiatore ottico lineare analogico WDYJ-1210 10.5x7.5mm dell'alta di guadagno di stabilità uscita della cellula fotoelettrica per controllo di velocità del motore 1


L'indicatore di temperatura deve essere conforme alle prescrizioni di cui all'allegato I, paragrafo 2, del regolamento (CE) n. 715/2009.

Parametro Classificazione Unità
Tensione di isolamento (picco) 2000 V.
Temperatura di saldatura 260 < 5 secondi °C
Temperatura di funzionamento - Da 40 a 75 °C
Temperatura di conservazione - Da 40 a 75 °C



Caratteristiche elettro-ottiche @ 25°C

LED

Parametro Il simbolo Condizioni di prova Un minuto. Tipo... - Max, ti prego. Unità
Corrente in avanti Io...F 20 mA
Voltaggio in avanti V.F Io...F=20mA 1.9 2.0 2.5 V.
Corrente inversa Io...R V.R=4V 10 μA

CELL

Parametro Il simbolo Condizioni di prova Un minuto. Tipo... - Max, ti prego. Unità
Tensione massima della cella V.C (picco di corrente alternata o continua) 60 V.
Dissipazione del potere PD Derate linearmente a 0 a 75°C 50 mW

Accoppiato

Parametro Condizioni di prova Sulla resistenza (RON) / KΩ Resistenza di spegnimento (ROFF) ※2 /MΩ
Un minuto. Tipo. - Max, ti prego.
WDYJ-1210RA IF=1mA※1 0.7 1
WDYJ-1210RB IF=1mA※1 0.65 1.1 1
WDYJ-1210RC IF=1mA※1 1.05 1.56 1
WDYJ-1210RC1 IF=1mA※1 0.8 1.5 200
WDYJ-1210RD IF=1mA※1 1.48 2.6 1
WDYJ-1210RD1 IF=1mA※1 1.48 2.5 200
WDYJ-1210RE IF=1mA※1 2.5 5 2
WDYJ-1210RG IF=1mA※1 5 10 2
WDYJ-1210RH IF=1mA※1 10 20 30
WDYJ-1210RI IF=1mA※1 20 40 10
Tempo di risalita. Tempo fino al 63% della conduttanza finale @ IF= 20mA 3.5 msec
Tempo di caduta Tempo fino a 100 kW dopo la rimozione di IF = 20mA 500 msec
Coefficiente di temperatura cellulare IF > 5 mA 0.7 %/°C

※1misurato dopo una storia oscura di una settimana
※210 secondi dopoF= 0,5 V di corrente continua sulla cella


Descrizione

L'optocoppler è un dispositivo che è principalmente fatto di LED e fotocellule.Quando c'è corrente viene applicata al LED, la fotocellula di uscita si accende. Essi lavorano insieme per fornire l'isolamento elettrico. Cioè, c'è un breve percorso di trasmissione ottica per trasferire un segnale tra LED e Photocell,mantenendoli isolati elettricamente.

Applicazioni

Protezione e controllo dell'amplificatore audio
Accoppiamento di isolamento elettrico blindato
Trasmissione di comunicazione e controllo automatico
Regolazione delle luci e regolazione della velocità del motore
Industria, motori e controllo



Curva delle caratteristiche principali


Accoppiatore ottico lineare analogico WDYJ-1210 10.5x7.5mm dell'alta di guadagno di stabilità uscita della cellula fotoelettrica per controllo di velocità del motore 2
Accoppiatore ottico lineare analogico WDYJ-1210 10.5x7.5mm dell'alta di guadagno di stabilità uscita della cellula fotoelettrica per controllo di velocità del motore 3

Attenzione:Si raccomanda di allontanare il perno di saldatura dal fondo dell'optoaccoppiatore, il tempo di saldatura deve essere il più breve possibile.
