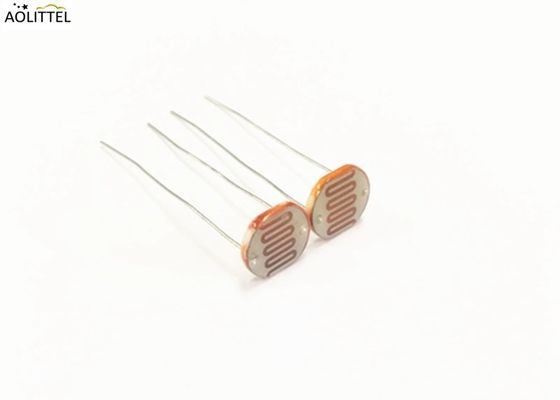

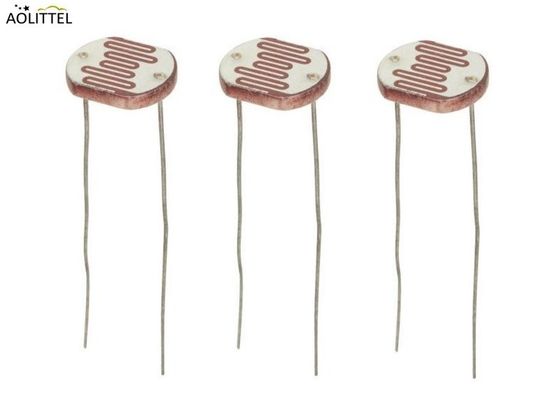

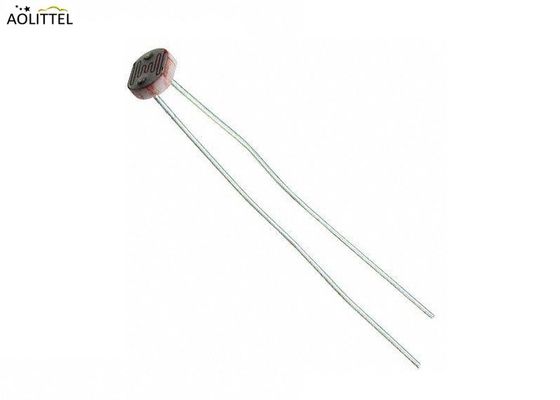

Sensore rivestito a resina epossidica GM11528 della luce del fotoresistore del diametro della cellula fotoelettrica 11mm con resistenza leggera 10-20 KOhm

Fotocella rivestita con epossidica di 11 mm di diametro Sensore di luce fotoresistore GM11528 con resistenza alla luce 10-20 KOhm

Descrizione

Le fotocelle sono sensori che permettono di rilevare la luce. Sono piccole, economiche, a basso consumo, facili da usare e non si consumano.Sono spesso chiamate celle CdS (sono fatte di cadmio-sulfuro), resistori a luce (LDR) e fotoresistori.
Le fotocelle sono fondamentalmente una resistenza che cambia il suo valore di resistenza (in ohm Ω) a seconda di quanto.Ogni sensore di fotocelle agirà in modo un po'diverso rispetto all' altroLe variazioni possono essere molto grandi, del 50% o più! Per questo motivo, non dovrebbero essere utilizzate per cercare di determinare con precisione i livelli di luce in lux o millicandela.Invece, ci si può aspettare di essere in grado di determinare solo i cambiamenti di luce di base.
Per la maggior parte delle applicazioni sensibili alla luce, come: è luminoso o buio, c'è qualcosa davanti al sensore (che blocca la luce)¢ c'è qualcosa che interrompe un raggio laser ¢ (sensori del raggio di interruzione), o “qual è il sensore più luminoso che lo colpisce”, le fotocelle possono essere una buona scelta!

Applicazioni

Fotometria automatizzata delle fotocamere
Controllo della luce solare all'interno
Controllo industriale
Lampada di controllo ottico
Fabbricazione a partire da prodotti della voce 8528
Controllo fotoelettrico
Annunciatore
Interruttore di controllo ottico
Giocattoli elettronici
Vlitional proverbiale elettronico

Caratteristiche

Dissipazione di potenza ammissibile (PD):200 mW (Derat superiore a 25 °C:10,0 mW/°C)
Tensione massima applicata (a 25°C):200V CC o AC
Intervallo di temperatura ambiente (TA) : -30 °C + 70 °C
Resistenza alla luce a 10 lux: 10-20KΩ (2854k temperatura del colore) e 2 ore di pre-illuminazione a 400-600 lux prima di inviare messaggi di testo.)
Resistenza scura a 0Lux:.2MΩ; Risposta spettrale massima:560Nm

Presentazioni

- Cosa? - Cosa? Scarica________

Nota:
1Per evitare le resistenze sensibili alla luce sull'ambiente umido e ad alta temperatura.
2.L'uso del processo ha ridotto il tempo di saldatura il più possibile.
3.Si noti che la posizione di saldatura del piombo deve essere a 3 mm o più dalla base ceramica (mm).

Come misurare la luce con una fotocella

Come abbiamo detto, la resistenza di una fotocella cambia man mano che il viso viene esposto a più luce. Quando è buio, il sensore appare come un grande resistore fino a 10MΩ, man mano che il livello di luce aumenta.la resistenza scende. Questo grafico indica approssimativamente la resistenza del sensore a diversi livelli di luce. Ricorda che ogni fotocella sarà un po' diversa quindi usa questo solo come guida!

Condizioni di prova

Tensione esterna massima: la tensione massima può essere imposta costantemente ai componenti al buio.

Resistenza oscura: la resistenza che viene ottenuta dalla chiusura della luce di 10 lux per 10 secondi.La resistenza che si ottiene dopo 400-600lux luce per 2 ore, testare con la luce standard (CCT:2854K) 10 lux per ottenere il valore.

D Valore: il rapporto è ottenuto dalla resistenza standard in 10 lux di illuminazione e 100 lux di illuminazione.

Lg (R10/R100)

γ= =Lg(R10/R100)

Lg (100/10)

R10、R100 il valore della resistenza in 10 lux e 100 lux rispettivamente (tolleranza γ ′s è ±0,1)

Alcuni dati di base

Queste statistiche sono per la fotocella nel negozio Adafruit che è molto simile al GM11528.Anche se praticamente tutti lavorano allo stesso modo.Se c'è una scheda di dati, si consiglia di fare riferimento ad essa.

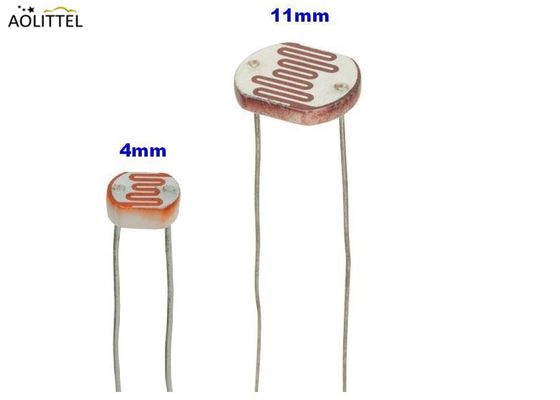

Dimensione: Rotonda, diametro 11 mm/0,4".
Intervallo di resistenza: da 200KΩ (oscuro) a 10-20KΩ (10 lux di luminosità)
Intervallo di sensibilità: 560 nm, le cellule CdS rispondono alla luce tra le lunghezze d'onda di 400 nm (violetto) e 600 nm (arancione), raggiungendo il picco a circa 520 nm (verde).
Fornitura di corrente: 200VDC praticamente qualsiasi cosa fino a 100V, utilizza in media meno di 1mA di corrente (dipende dalla tensione dell'alimentazione)
Fogli dati vedi titolo
Due note di applicazione sull'uso e la selezione delle fotocelle, in cui quasi tutti questi grafici sono presi da

Esempio personalizzato

La personalizzazione è disponibile con requisiti dettagliati!
