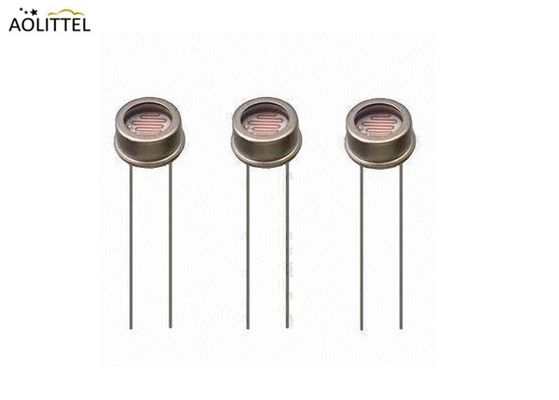

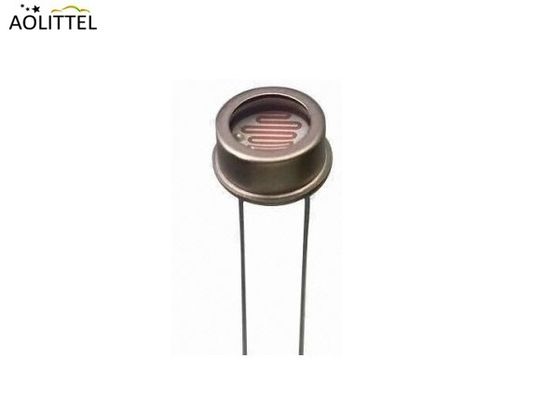

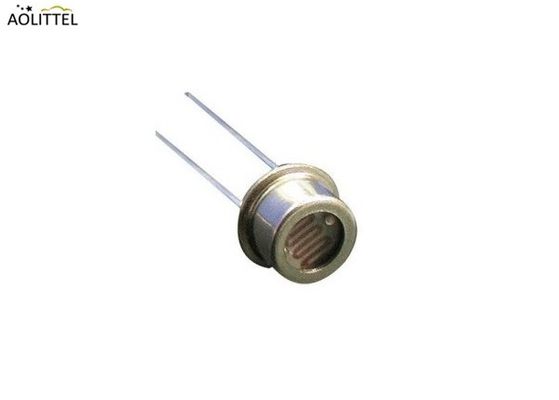

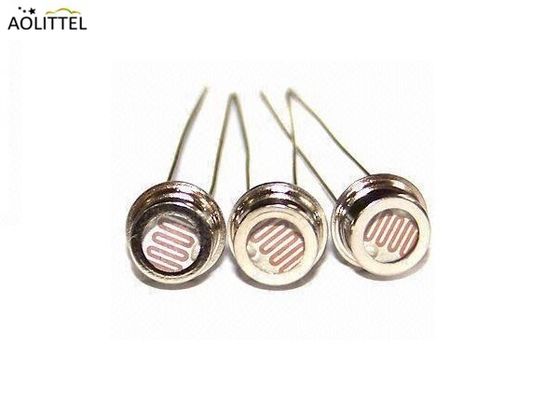

Sensore della luce del fotoresistore del LDR di incapsulamento del metallo del diametro 5mm con resistenza scura 0.2-20 MOhm

Sensore di luce a fotoresistore LDR a incapsulamento metallico a 5 mm con resistenza scura 0,2-20 MOhm

Specificità


unità: mm

- Non si tratta di un problema di sicurezza. Scarica________

Curva delle caratteristiche principali

Come funziona un LDR

È relativamente facile comprendere le basi del funzionamento di un LDR senza approfondire spiegazioni complicate.Per prima cosa è necessario capire che una corrente elettrica consiste nel movimento di elettroni all'interno di un materialeI buoni conduttori hanno un gran numero di elettroni liberi che possono derivare in una determinata direzione sotto l'azione di una differenza di potenziale.e quindi è difficile farli muovere e quindi una corrente a fluire.
Un LDR o fotoresistor è un materiale semiconduttore ad alta resistenza.Ha un'alta resistenza perché ci sono pochissimi elettroni che sono liberi e in grado di muoversi - la stragrande maggioranza degli elettroni sono bloccati nel reticolo cristallino e incapaci di muoversiPertanto in questo stato vi è un'elevata resistenza LDR.
Quando la luce cade sul semiconduttore, i fotoni di luce vengono assorbiti dal reticolo del semiconduttore e parte della loro energia viene trasferita agli elettroni.Questo dà ad alcune di esse energia sufficiente per liberarsi dalla griglia cristallina in modo che possano poi condurre elettricitàCiò si traduce in una riduzione della resistenza del semiconduttore e quindi della resistenza LDR complessiva.
Il processo è progressivo, e più luce splende sul semiconduttore LDR, più elettroni vengono rilasciati per condurre l'elettricità e la resistenza scende ulteriormente.


Applicazione

Fotometria automatica della fotocamera
Controllo fotoelettrico
Controllo dei raggi interni
Annunciatore
Controllo industriale
Interruttore di controllo della luce
Lampada di regolazione della luce
Giocattoli elettronici


Descrizione

LDR è un piccolo dispositivo utilizzato per rilevare le variazioni di intensità luminosa.
Si tratta di una sorta di resistenza variabile e la resistenza dipende dall'intensità della luce che vi cade.
Nel buio totale, la sua resistenza è alta fino a 10 Mega Ohm che si riduce a pochi Ohm nella luce intensa.
Le celle LDR sono chiamate celle CdS perché il loro semiconduttore è il solfuro di cadmio.
La sua zona sensibile alla luce è dopata con impurità come argento, antimonio o indio.
Quando la luce cade sul materiale semiconduttore, si verifica il flusso di coppie di elettroni-buco e si verifica la conducibilità elettrica.
Nella struttura, l'LDR ha una sottile linea semiconduttrice a forma di Zig-Zag racchiusa in una custodia trasparente.
LDR può gestire correnti molto elevate e anche AC passa attraverso di esso senza danneggiare il dispositivo.
Due condotti emergono dalle due estremità del semiconduttore.
LDR è disponibile nelle dimensioni 3mm, 5mm, 7mm, 10mm, 11mm, 12mm, 20mm, 25mm ecc.
