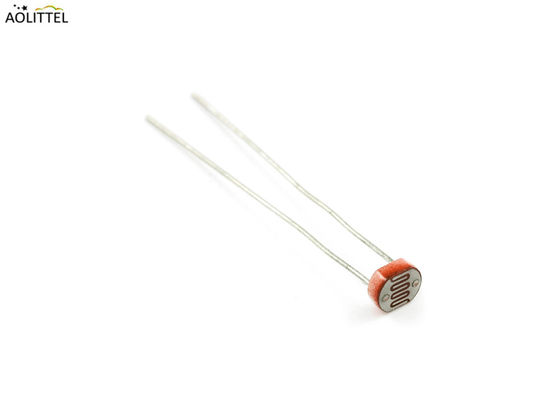

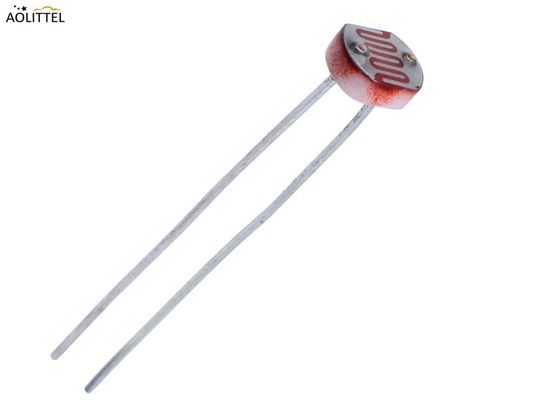

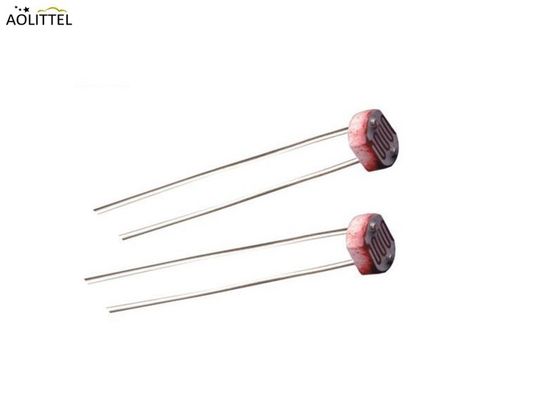

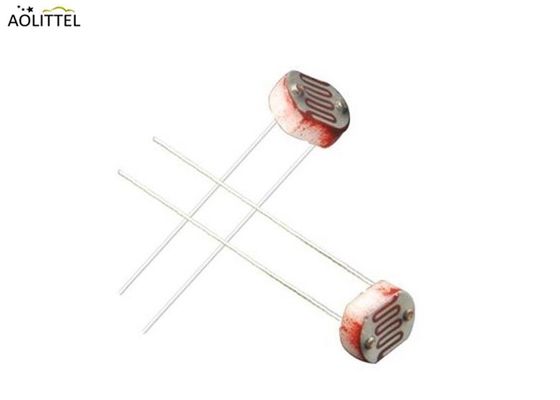

3mm LDR Resistor Light Dependent Photoresistor Sensore di luce 5-200K con confezione in ceramica
Presentazioni
| Nome |
Modello |
Max. tensione
VDC
|
Potenza massima.
mv
|
Temperatura dell'ambiente (°C) |
Spettro Pico nm
|
Resistenza alla luce (10Lux)
KΩ
|
Resistenza oscura
≥MΩ
|
γ10010 |
Risposta
Il tempo
(ms)
|
Caratteristica di resistenza all'illuminazione |
| Aumento |
Diminuzione |
| Serie φ3 |
GM 3516 |
100 |
50 |
-30~+70 |
540 |
5-10 |
0.2 |
0.5 |
30 |
30 |
1 |
| GM3528 |
100 |
50 |
-30~+70 |
540 |
10-20 |
1 |
0.6 |
30 |
30 |
2 |
| GM 3537-1 |
100 |
50 |
-30~+70 |
540 |
20-30 |
2 |
0.6 |
30 |
30 |
3 |
| GM3537-2 |
100 |
50 |
-30~+70 |
540 |
30-50 |
3 |
0.7 |
30 |
30 |
3 |
| GM3539 |
100 |
50 |
-30~+70 |
540 |
50-100 |
5 |
0.8 |
30 |
30 |
5 |
| GM3549 |
100 |
50 |
-30~+70 |
540 |
100-200 |
10 |
0.9 |
30 |
30 |
5 |
- Non si tratta di un problema di sicurezza.
Scarica________
Nota:
1Per evitare le resistenze sensibili alla luce sull'ambiente umido e ad alta temperatura.
2.Nell'utilizzazione del processo, il tempo di saldatura è stato ridotto il più possibile.
3.Si noti che la posizione di saldatura del piombo deve essere a 3 mm o più dalla base ceramica (mm).
DimensioneUnità: mm
Generale
Le celle fotoconduttive CdS 3mm LDR Light Dependent Resistor Photoresistor Light Sensor utilizzano effetti fotoconduttori nei semiconduttori che riducono la loro resistenza quando illuminati dalla luce.Questi sensori sono elementi resistivi non polari con caratteristiche di risposta spettrale vicine all'occhio umano (efficienza luminosa), rendendo così i loro circuiti di funzionamento semplici e piccoli.
Applicazione presentata
Ci sono molte applicazioni per i resistori dipendenti dalla luce.
Interruttore di illuminazione
L'applicazione più ovvia di un LDR è quella di accendere automaticamente una luce a un certo livello di illuminazione.
Controllo dell'otturatore della fotocamera
LDR può essere utilizzato per controllare la velocità dell'otturatore su una fotocamera.
Esempio
Il circuito mostrato a destra mostra un modo semplice per costruire un circuito che si accende quando si fa buio.L'aumento della resistenza del LDR rispetto all'altra resistenza che viene fissata con il calo dell'intensità luminosa farà accendere il transistorIl valore della resistenza fissa dipenderà dal LDR utilizzato, dal transistor utilizzato e dalla tensione di alimentazione.
Caratteristiche
Incapsulazione in resina epossidica
Piccole dimensioni
Risposta rapida
Buona affidabilità
Alta sensibilità
Buone caratteristiche dello spettro
Nuovi prodotti personalizzati
La personalizzazione è disponibile per noi!
Come funziona un LDR
Un LDR è un componente che ha una resistenza che cambia con l'intensità della luce che cade su di esso..La resistenza di un LDR può avere tipicamente le seguenti resistenze.
Luce diurna = 5000Ω
Oscuro = 20,000,000Ω
Quindi potete vedere che c'è una grande variazione tra queste cifre. se si traccia questa variazione su un grafico si otterrebbe qualcosa di simile a quello mostrato dal grafico a destra.
