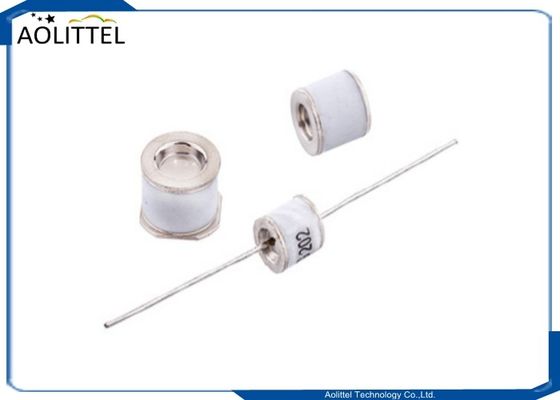

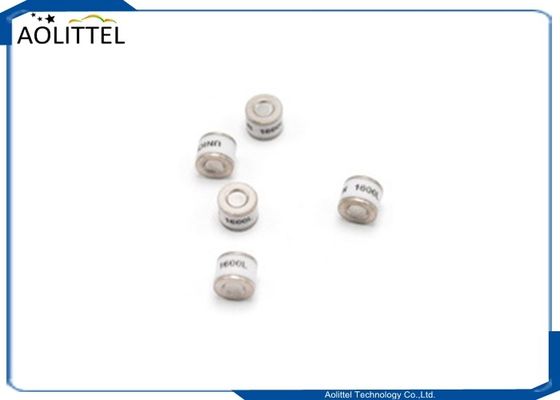

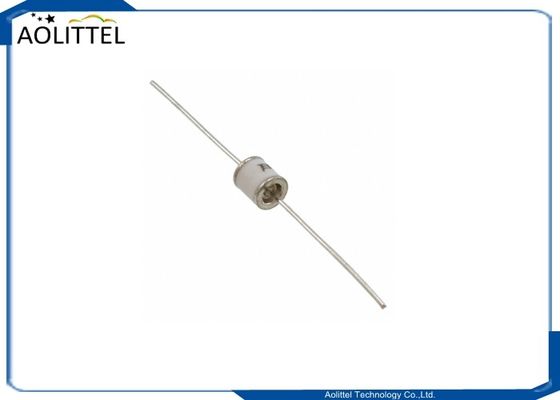

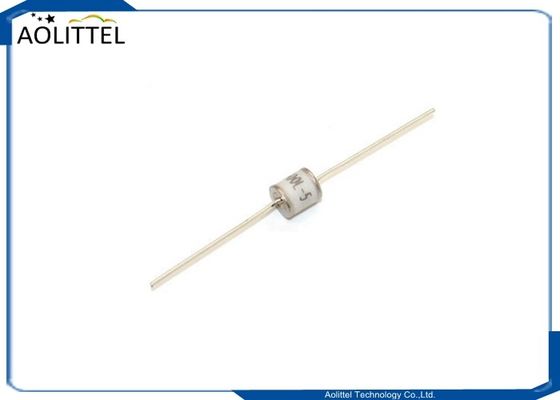

5KA 2 tubi di scarica di gas a poli 8x8mm 2 elettrodi arrester di plasma di gas assiale 1000V
Caratteristiche
Fornire una risposta ultra-veloce alla tensione di sovratensione da una sovratensione a aumento lento di 100 V/s a una sovratensione a aumento rapido di 10 KV/μs.
Tensione di rottura stabile.
Alta resistenza all'isolamento.
Capacità bassa (< 2 pF).
Alta tensione di mantenimento.
Grande capacità di assorbimento di corrente transitorio.
Specificità
Numero della parte ((No.) | Tensione di rottura CC ((V) | 1KV/μs (V) |
8/20 μs (10 volte) (KA) |
AC50Hz 1sec ((A) | Resistenza all'isolamento (GΩ) | Capacità 1MHz ((PF) |
Impulso vita ((10/1000μs) @100A |
SGH81-600X | 510 ̇ 690 | 1100 | 5 | 10 | 10 | 1.5 | 500 |
SGH81-800X | 680 ¢ 920 | 1200 | 5 | 10 | 10 | 1.5 | 500 |
SGH81-102X | 800 ¥1200 | 1400 | 5 | 10 | 10 | 1.5 | 300 |
SGH81-142X | 1120 ¢1680 | 2200 | 5 | 2.5 | 10 | 1.5 | 10 |
SGH81-162X | 12801920 | 2400 | 5 | 2.5 | 10 | 1.5 | 10 |
SGH81-202X | 1600 ¢ 2400 | 2800 | 5 | 2.5 | 10 | 1.5 | 10 |
SGH81-252X | 2000 ¢ 3000 | 3600 | 5 | 2.5 | 10 | 1.5 | 10 |
SGH81-272X | 2160 ̇ 3240 | 3800 | 5 | 2.5 | 10 | 1.5 | 300 |
SGH81-302X | 2400 ¢ 3600 | 4200 | 5 | 2.5 | 10 | 1.5 | 10 |
Applicazione raccomandata
Ripetizioni, modem.
Interfaccia telefonica, line card.
Attrezzature di comunicazione dati.
attrezzature di prova di linea.
DIMENSIONI
Descrizione
I GDT altamente affidabili della serie SGH8 di Aolittel forniscono un elevato grado di protezione dalle sovratensioni in una piccola dimensione ideale per la protezione dei circuiti a livello di scheda.I GDT funzionano come interruttori che dissipano una quantità minima di energia e quindi gestiscono correnti che superano di gran lunga gli altri tipi di protezione della tensione transitoriaLa serie SGH8 è disponibile in una varietà di forme tra cui montaggio superficiale, core,conduttori diretti e a forma, per una varietà di metodi di montaggio.La serie SGH8 (75V-110V) è ideale per la protezione delle apparecchiature di prova e di comunicazione e di altri dispositivi in cui sono richiesti limiti di bassa tensione e tensioni di arco estremamente basseLa serie SGH8 (145V-1000V) è ideale per proteggere le apparecchiature in cui sono necessari limiti di tensione più elevati e tensioni di mantenimento.
Approvazioni dell'Agenzia
* Non radioattivo
* Compatibile con la RoHS
* Rapido tempo di rottura
* Velocità di commutazione molto elevata quando si raggiunge la tensione di commutazione, di/dt elevato consente prestazioni ottimali dei trasformatori di accensione.
* Lunga durata di vita
Precauzioni e avvertimenti
* Gli spazi di accensione per commutazione possono essere utilizzati solo entro i valori specificati.
* Gli spazi di accensione danneggiati non devono essere riutilizzati.
