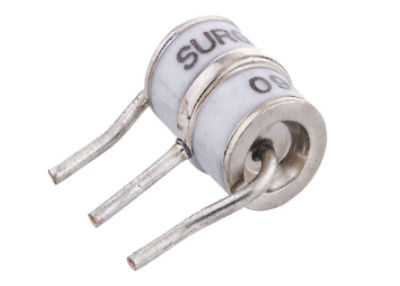

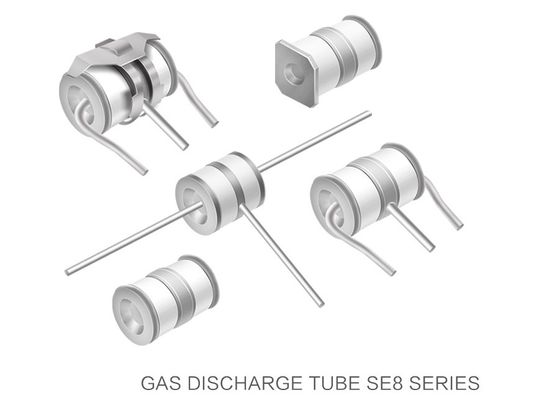

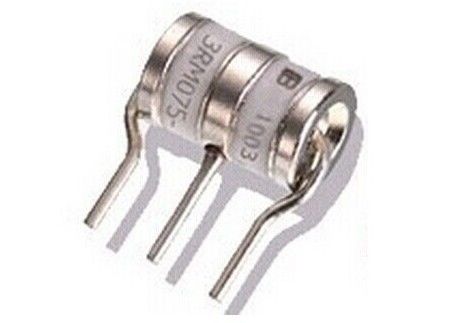

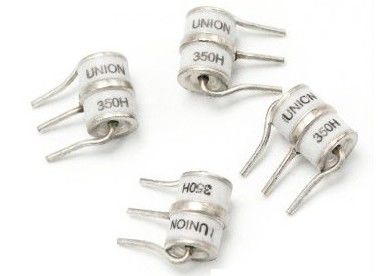

Basso Capacità SE8 Serie 3 elettrodo 8x10mm tubo di scarico di gas in ceramica GDT 75-600V 20% 10KA
Descrizione
I tubi di scarica dei gas (GDT) utilizzano gas nobili racchiusi in tubi di ceramica per fornire un percorso alternativo di circuito per i picchi di tensione.L'involucro in ceramica e con connettori in nichel consentono carichi elevati e Surging offre prodotti che funzionano a 20KA,40KA,50KA,60KA,100KA e 150KA.Le tensioni di rottura dei dispositivi hanno un'ampia gamma (fino a una tolleranza del 20%).Le principali applicazioni sono le linee di telecomunicazione ad alta frequenza, le stazioni, i sistemi di sicurezza,Dispositivi HID e di alta qualità per la protezione da sovratensioni (SPD).
Caratteristiche
• conformità RoHS e HF
• Dimensioni:10.0 mm*8.0 mm
• DC Spark-over voltage: 75~600V
• tensione di rottura stabile.
• Alta resistenza all'isolamento.
• Alta tensione di mantenimento.
• Grande capacità di assorbimento di corrente transitorio.
• Capacità ridotta
• Micro-Gap Design
Applicazioni raccomandate
• Modem via cavo
• xDSL
• Set-top box
• apparecchiature satellitari e CATV
• Fornitore di energia
• elettronica di consumo
• attrezzature generali per le telecomunicazioni
Numerazione delle parti del prodotto
SE 8 3 - 230X F
SE 8 :SE8 Serie:ф8*10,SE3 Serie:ф6*8
3:Tipo di piombo: 0=SMD,3=Troppo
230X: tensione della linea DC:90X=90V 230X=230V
F: pacchetto:F=con meccanismo di fallimento-corto
Caratteristiche elettriche
|
P/N
(83 serie)
|
P/N
(Seria 80)
|
P/N
(serie 83-F)
|
DC
Scintilla
- Tranquillo.
Voltaggio
(V)
|
1KV/μs
(V)
|
8/20 μs
(10 volte) (KA)
|
Voltaggio di mantenimento in corrente continua ((V) |
Climatizzazione
50 Hz 1sec ((A)
|
Resistenza all'isolamento (GΩ) |
Capacità 1MHz ((PF) |
Impulso vitale
(10/1000μs)
@100A
|
|
S.E.83-75X
|
SE80-75X
|
SE83-75XF
|
75±20% |
700 |
20 |
52 |
20 |
10 |
2 |
300 |
|
S.E.83-90X
|
SE80-90X
|
SE83-90XF
|
90±20% |
700 |
20 |
52 |
10 |
10 |
2 |
300 |
| SE83-150X |
SE80-150X |
SE83-150XF |
150±20% |
700 |
20 |
135 |
10 |
10 |
2 |
300 |
| SE83-200X |
SE80-200X |
SE83-200XF |
200±20% |
700 |
20 |
135 |
10 |
10 |
2 |
300 |
| SE83-230X |
SE80-230X |
SE83-230XF |
230±20% |
700 |
20 |
150 |
10 |
10 |
2 |
300 |
| SE83-250X |
SE80-250X |
SE83-250XF |
250 ± 20% |
700 |
20 |
150 |
10 |
10 |
2 |
300 |
| SE83-350X |
SE80-350X |
SE83-350XF |
350 ± 20% |
800 |
20 |
150 |
10 |
10 |
2 |
300 |
| SE83-400X |
SE80-400X |
SE83-400XF |
400±20% |
900 |
20 |
150 |
10 |
10 |
2 |
300 |
| SE83-470X |
SE80-470X |
SE83-470XF |
470±20% |
1000 |
20 |
52 |
10 |
10 |
2 |
300 |
| SE83-600X |
SE80-600X |
SE83-600XF |
600±20% |
1100 |
20 |
150 |
10 |
10 |
2 |
300 |
| Tensione di accensione continua |
Tensione di misurazione in CC |
| 75-90V |
50 V |
| 150-400V |
100 V |
| 420-600V |
250 V |
Dimensione(Unità: mm)
|
"83"
(Tipo di piombo assiale)
|
 |
D=8,0 +0,2/-0.8
T=10,0±0.5
T1 = 13,4 + 0,8 / -0.5
L=7,5±0.5
S=4,4±0.4
d=1,0±0.05
H = 4,5 minuti.
|
|
"80"
(senza tipo di piombo)
|
|
D=8,0+0,2/-0.8
T=10,0±0.5
|
|
"83F"
(senza tipo di piombo)
|
|
R1=8,1±0.3
R2=9,8±0.4
T1 = 13,4 + 0,8 / -0.5
L=7,5±0.5
S=4,4±0.4
d=1,0±0.05
H = 4,5 minuti.
|
Imballaggio a sfusa(Unità: mm)
Tavolo di plastica
200x210x10 mm |
Casella interna
(210x225x60mm) |
Confezione esterna
(450x245x345mm) |
|
|
|
| 100 PCS/ vassoio di plastica |
500 PCS/ scatola |
5,000 PCS/ Cartone |
Condizioni di magazzinaggio dei prodotti
· Condizioni di conservazione:
1. Temperatura di conservazione: -10°C~+40°C
2Umidità relativa: ≤ 75% RH
3Tenere lontano dall' atmosfera corrosiva e dalla luce solare.
Periodo di conservazione: 1 anno
