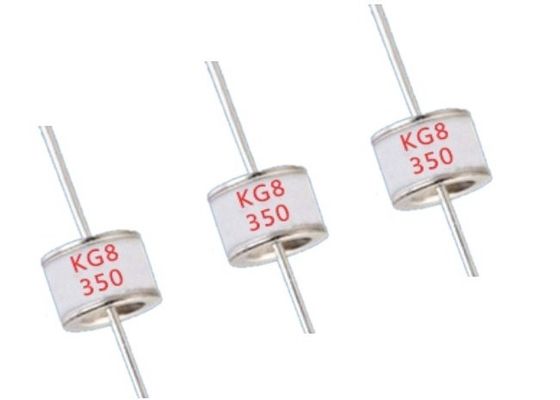

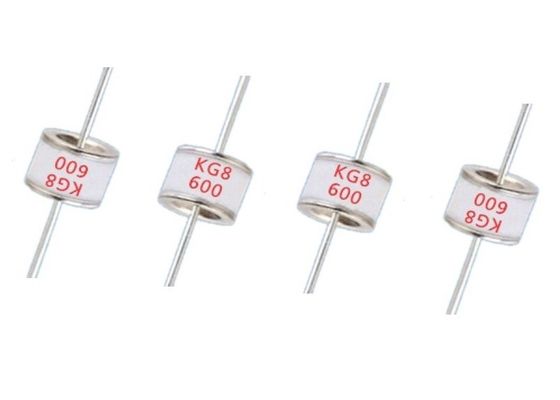

Serie KG8 GDT Piombo 8x6mm 2 elettrodi di commutazione Spark Gaps SSG 110V-800V Superiore di arresto Accensione di lampade HID
Caratteristiche
Durata di vita estremamente lunga
Prestazioni stabili nel corso della vita
Performance insensibile alle variazioni di temperatura
Perdite di cambio estremamente basse
Tempo di rottura molto breve
Alta affidabilità grazie a una progettazione robusta
Compatibilità RoHS
Disegno dimensionale(Dimensioni in mm)
Applicazione
Accensione delle luci HID
Prestazioni elettriche
| KG8 110L |
110±20% |
1000000 |
¥300 |
70 |
≥ 1 |
< 1.3 |
≤ 50 |
| KG8 150L |
150 ± 15%) |
1000000 |
¥300 |
30 |
≥ 1 |
< 1.3 |
≤ 50 |
| KG8 230L |
230±15%) |
1000000 |
¥300 |
20 |
≥ 1 |
< 1.3 |
≤ 50 |
| KG8 300L |
300 ± 12%) |
400000 |
¥ 500 |
130 |
≥ 1 |
< 1.3 |
≤ 50 |
| KG8 350L- |
320 ± 12%) |
400000 |
¥ 500 |
150 |
≥ 1 |
< 1.3 |
≤ 50 |
| KG8 350L |
350 ± 10%) |
400000 |
¥ 500 |
150 |
≥ 1 |
< 1.3 |
≤ 50 |
| KG8 350L+ |
370 ± 10%) |
400000 |
¥ 500 |
140 |
≥ 1 |
< 1.3 |
≤ 50 |
| KG8 400L |
400 ± 10%) |
400000 |
¥ 500 |
130 |
≥ 1 |
< 1.3 |
≤ 50 |
| KG8 450L |
450 ± 10%) |
300000 |
¥ 500 |
120 |
≥ 1 |
< 1.3 |
≤ 50 |
| KG8 500L |
500 ± 10%) |
300000 |
¥400 |
170 |
≥ 1 |
< 1.3 |
≤ 50 |
| KG8 600L- |
560 ± 10%) |
300000 |
¥400 |
140 |
≥ 1 |
< 1.3 |
≤ 50 |
| KG8 600L |
600 ± 10%) |
300000 |
¥400 |
210 |
≥ 1 |
< 1.3 |
≤ 50 |
| KG8 800L- |
730 ± 10%) |
300000 |
¥400 |
130 |
≥ 1 |
< 1.3 |
≤ 50 |
| KG8 800L |
800 ± 10%) |
300000 |
¥400 |
120 |
≥ 1 |
< 1.3 |
≤ 50 |
Descrizione
Gli Spark Gap sono componenti attivi che funzionano in modo affidabile anche dopo aver acceso migliaia di volte. The enormous speed at which the arc is formed (<50 ns) as well as the high current capability allow the generation of short pulses of 10µs pulses with extremely high current or voltage rise times and low power lossPossono essere utilizzati in tutte le applicazioni in cui devono essere generati impulsi ad alta tensione, come per l'accensione delle lampade a xenone HID nei fari automobilistici.
Precauzioni e avvertimenti
Gli spazi di accensione di commutazione possono essere utilizzati solo entro i loro valori specificati.
Gli spazi di accensione danneggiati non devono essere riutilizzati.
Numeri
Figura 1: circuito di prova QC (100% di ispezione in uscita)
Dispositivo DUT in fase di prova
Unità di controllo dell'accensione dell'ICU (sensibilità 10...30 uA)
Corrente di scarica 10...20 mA
Fig. 2: Spiegazione dei valori di misura
dVS/dt ~ dVN/dt
Fig. 3: Circuito di prova QC (ispezione del campionamento a 25
KB PD AB E / KB PD AB PM
Fig. 4: Spiegazione dei parametri di misura
