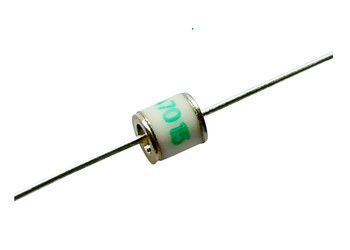

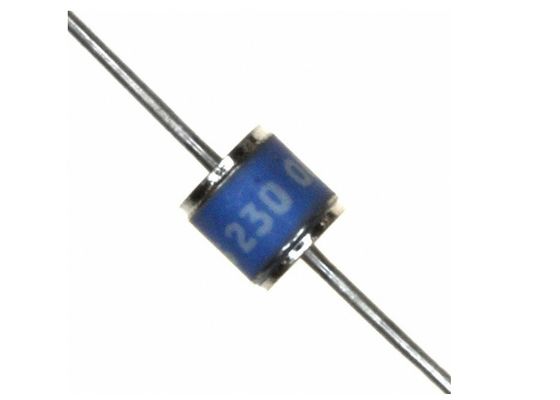

2 Electrodi SurgeArresters Tubi di scarico del gas 230 ± 20% 5x5mm S51-230X Dip Thrust UL Cert per Set-Top Box
GDT Introduzione
I tubi di scarica dei gas (GDT) utilizzano gas nobili racchiusi in tubi di ceramica per fornire un percorso alternativo di circuito per i picchi di tensione.L'involucro in ceramica e con connettori in nichel consentono carichi elevati e Surging offre prodotti che funzionano a 20KALe tensioni di rottura dei dispositivi hanno un'ampia gamma (fino a una tolleranza del 20%).Le principali applicazioni sono le linee di telecomunicazione ad alta frequenza, le stazioni, i sistemi di sicurezza,Dispositivi HID e di alta qualità per la protezione da sovratensioni (SPD).
Caratteristiche
1. RoHS & HF conforme
2. Struttura SMD
3. tensione di accensione continua: 70~800V
4. bassa capacità
5- Agenzia riconosciuta: UL
6Temperatura di funzionamento: -30°C ~ +85°C Temperatura di conservazione: -40°C ~ +115°C
Applicazioni raccomandate
1. Modem via cavo
2. xDSL
3. Set-Top Box
4Televisioni
5. Fornitore di energia
6. elettronica di consumo
Codice del numero della parte
S5 0 - 230X SMDT
S5: Serie S5 ф5*5mm
0: Forma del piombo 0=SMD 1=Troppa
230X: tensione della linea DC: 90X=90V 230X=230V 102X=1000V
SMDT: Pacchetto SMD=Cilindro senza piombo SMDT=2-SMD Fine quadrato del cilindro
Caratteristiche elettriche
| Numero della parte (DIP) |
Numero della parte (SMD) |
tensione di accensione continua (V) |
1KV/μs (V) |
8/20μs (1 volta) (KA) |
Voltaggio di mantenimento in corrente continua ((V) |
AC50Hz 1sec ((A) |
Resistenza all'isolamento (GΩ) |
Capacità 1MHz ((PF) |
Impulso vita ((10/1000μs) @ 100A |
| S51-70X |
S50-70X |
70±20% |
800 |
10 |
10 |
52 |
10 |
1 |
300 |
| S51-75X |
S50-75X |
75±20% |
800 |
10 |
10 |
52 |
1 |
1 |
300 |
| S51-90X |
S50-90X |
90±20% |
700 |
10 |
10 |
52 |
1 |
1 |
300 |
| S51-150X |
S50-150X |
150±20% |
700 |
10 |
10 |
52 |
1 |
1 |
300 |
| S51-230X |
S50-230X |
230±20% |
700 |
10 |
10 |
80 |
1 |
1 |
300 |
| S51-250X |
S50-250X |
250 ± 20% |
700 |
10 |
10 |
80 |
1 |
1 |
300 |
| S51-300X |
S50-300X |
300±20% |
900 |
10 |
10 |
150 |
1 |
1 |
300 |
| S51-350X |
S50-350X |
350 ± 20% |
900 |
10 |
10 |
150 |
1 |
1 |
300 |
| S51-400X |
S50-400X |
400±20% |
1000 |
10 |
10 |
150 |
1 |
1 |
300 |
| S51-470X |
S50-470X |
470±20% |
1100 |
10 |
10 |
150 |
1 |
1 |
300 |
| S51-600X |
S50-600X |
600±20% |
1500 |
10 |
10 |
150 |
1 |
1 |
300 |
| S51-800X |
S50-800X |
800±20% |
1700 |
10 |
10 |
150 |
1 |
1 |
300 |
| Tensione di accensione continua |
Tensione di misurazione in CC |
| 70 a 90 V |
50 V |
| 150-400V |
100 V |
| 470-800V |
250 V |
Dimensione (unità: mm)
(Tipo di piombo assiale)
| D |
5 + 0,3/-0.5 |
| T |
5 + 0,3/-0.5 |
| L |
20 minuti. |
| d |
0.8±0.05 |
S50 (senza tipo di piombo)
| D |
5 + 0,3/-0.5 |
| T |
5 + 0,3/-0.5 |
Collegamento con nastro adesivo
| Scaffalatura di plastica (265×147×10 mm) |
Cassa interna (270×145×50 mm) |
Cassa esterna (310×280×275mm) |
| 100 PCS/ vassoio di plastica |
500 PCS/ scatola |
5,000 PCS/ Cartone |
Per il piombo assiale a due elettrodi GDT: 500 PCS/carrete
Condizioni di magazzinaggio dei prodotti
1. Temperatura di conservazione: -10°C~+40°C
2Umidità relativa: ≤ 75% RH
3Tenere lontano dall' atmosfera corrosiva e dalla luce solare.
4.Periodo di conservazione: 1 anno
