Name: 1206 il supporto di superficie 2-Electrode ha quadrato il GDT ceramico 3216 350V 500A 3.2x1.6x1.6mm della lampada a scarica
Brand: Aolittel Technology Co.,Ltd
SKU: SMB350XM
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

nome: Lampada a scarica ceramica quadrata

Misurare: 3.2x1.6x1.6mm

CC Scintilla-sopra tensione: 350 V

Tolleranza: ± 30%

1KV/μs: < 600V

8/20 μs (10 volte): 0.5KA

Corrente di scarica CA: 0.5A

Tensione del mantenimento di CC: 100 V

Evidenziare:

varistore dell'ossido di zinco

varistore dei movimenti

Informazioni di base

Luogo di origine: Made in China

Numero di modello: SMB350XM

Termini di pagamento e spedizione

Imballaggi particolari: Nastro in bobina

Tempi di consegna: 2 settimane

Termini di pagamento: T / T, Western Union, MoneyGram

Capacità di alimentazione: 1000,000pieces al mese

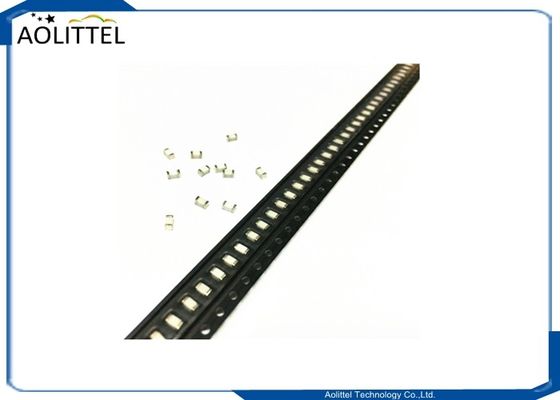

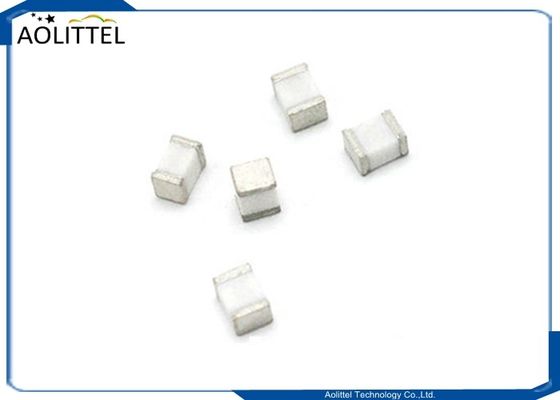

Galleria

1206 il supporto di superficie 2-Electrode ha quadrato il GDT ceramico 3216 350V 500A 3.2x1.6x1.6mm della lampada a scarica

Descrizione di prodotto

1206 Montatura superficiale a 2 elettrodi Tubo di scarico di gas ceramico quadrato GDT 3216 350V 500A 3.2x1.6x1.6mm Non radioattivo

Descrizione

1)Sono componenti classici per la protezione degli impianti di telecomunicazione
2) È essenziale che i sistemi informatici e di telecomunicazione, con i loro circuiti elettronici di alta qualità ma sensibili, siano protetti da arrester
3) la serie 1206 GDT offre elevati valori di sovraccarico in miniatura
4) Progettato per il montaggio in superficie su PCB di piccole dimensioni 3.2x1.6x1.6mm
5)La bassa perdita di inserimento è perfettamente adatta alle applicazioni di apparecchiature a banda larga
6) La capacità non varia con la tensione e non causerà problemi di funzionamento con ADSL2+, dove la variazione della capacità tra punta e anello è indesiderabile
7) Questi dispositivi sono estremamente robusti e sono in grado di deviare un impulso di 500A in un pacchetto in miniatura 1206 senza distruggerlo.

Caratteristiche

1Non radioattivo
2, RoHS conforme
3Capacità ultra bassa (< 0,5 pF)
4,UL riconosciuto
5"Eccellente risposta ai transitori in rapida crescita"
6,0.5KA capacità di sovraccarico testedd con impulso di 8/20μs come definito dalla IEC 61000-4-5
7"Square Outline".

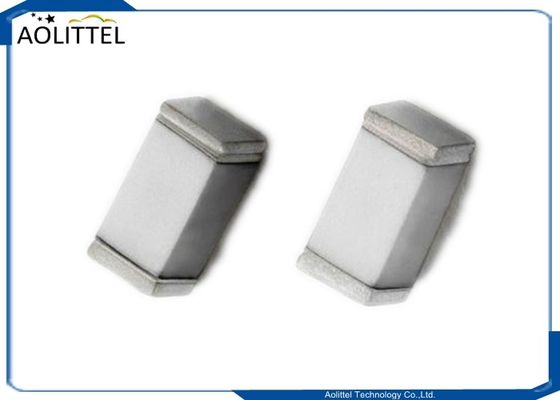

1206 il supporto di superficie 2-Electrode ha quadrato il GDT ceramico 3216 350V 500A 3.2x1.6x1.6mm della lampada a scarica 0

Applicazione

1"Apparecchiature di comunicazione"
2,attrezzature CATV
3,attrezzature di prova
4Le linee di dati
5"Alimentazione elettrica"
6Protezione SLIC
7"Apparecchiature a banda larga"
8,apparecchiature ADSL, inclusa l'ADSL2+
9, attrezzature XDSL
10- attrezzature satellitari e CATV
11Apparecchiature di telecomunicazione generali
12Protezione da ESD

Dimensione del prodotto(Unità: mm)

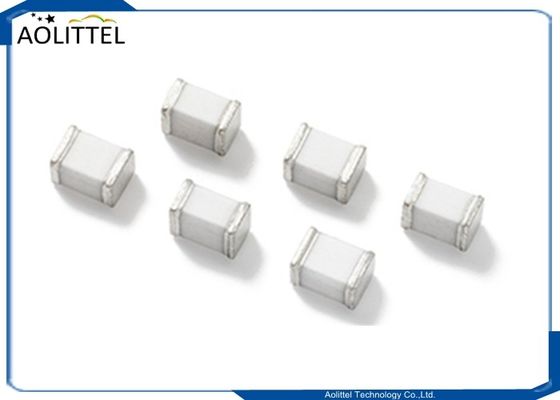

1206 il supporto di superficie 2-Electrode ha quadrato il GDT ceramico 3216 350V 500A 3.2x1.6x1.6mm della lampada a scarica 1

Caratteristiche elettriche

Parte.Numero	tensione di accensione continua (V)	1KV/μs (V)	8/20μs (10 volte) (KA)	Voltaggio di mantenimento in corrente continua ((V)	Resistenza all'isolamento (GΩ)	Capacità 1MHz ((PF)	Corrente di scarica AC ((1s 5 volte)
SMB70XM	70±30%	< 600	0.5	25	0.1	0.5	0.5
SMB75XM	75±30%	< 600	0.5	25	0.1	0.5	0.5
SMB90XM	90±30%	< 600	0.5	50	0.1	0.5	0.5
SMB150XM	150±30%	< 700	0.5	50	0.1	0.5	0.5
SMB200XM	200±30%	< 750	0.5	100	0.1	0.5	0.5
SMB230XM	230 ± 30%	< 750	0.5	100	0.1	0.5	0.5
SMB300XM	300±30%	< 800	0.5	100	0.1	0.5	0.5
SMB350XM	350 ± 30%	< 850	0.5	100	0.1	0.5	0.5
SMB400XM	400 ± 30%	< 950	0.5	100	0.1	0.5	0.5
SMB420XM	420±30%	< 950	0.5	100	0.1	0.5	0.5
SMB470XM	470±30%	< 1050	0.5	100	0.1	0.5	0.5

Attrezzature di produzione

1206 il supporto di superficie 2-Electrode ha quadrato il GDT ceramico 3216 350V 500A 3.2x1.6x1.6mm della lampada a scarica 2

Classificazione elettrica

Articolo	Condizione di prova/descrizione
Tensione di accensione continua	La tensione è misurata con la rampa di tensione dv/dt=100V/s.
Voltaggio di accensione di impulso massimo	La tensione massima di accensione d'impulso è misurata con la rampa di tensione dv/dt=1000V/μs.
Resistenza all'isolamento	La resistenza del tubo di gas deve essere misurata tra due elettrodi.
Capacità	La capacità del tubo di gas deve essere misurata tra due elettrodi.
Corrente di scarica di impulso	corrente di sovraccarico massima di 8/20 μs che può essere applicata tra due elettrodi, 5 sovraccarichi positivi e 5 sovraccarichi negativi, con intervallo di tempo di 3 minuti,senza causare una variazione della tensione di accensione di corrente continua superiore al 30% rispetto al suo valore iniziale.
Impulso resistente alla tensione	la pressione massima di 10/700 μs che può essere applicata al tubo del gas, 5 correnti positive e 5 correnti negative, con un intervallo di tempo di 1 minuto,senza causare una variazione della tensione di accensione di corrente continua superiore al 25% rispetto al suo valore iniziale.
