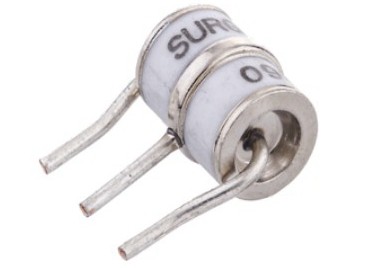

350 GDTs delle lampade a scariche SMD dell'elettrodo di V 3 6x8mm 3 Palo

Tubi di scarico a gas a 3 elettrodi a 350 V SMD GDT 6x8mm 3 poli di arresto del plasma di gas

Caratteristiche

■ Fornire una risposta ultra-veloce alla tensione di sovratensione da un'ondata a aumento lento di 100 V/s a un'ondata a aumento rapido di 1 KV/μs.

■ tensione di rottura stabile.

■ Alta resistenza all'isolamento.

■ bassa capacità (≤ 2 pF)

■ Alta tensione di sospensione

■ grande capacità di assorbimento di corrente transitorio.

■ Progettazione micro-gap

■ Dimensione: 6,0 mm*8 mm

■ Temperatura di conservazione e di funzionamento: -40°C ~ +85°C

■ Risponde al livello MSL 1, per J-STD-020

■ Certificazione di sicurezza: UL: E244458

Generale

I tubi di scarico del gas (GDT) di AOLITTEL sono posizionati di fronte e in parallelo a apparecchiature sensibili per le telecomunicazioni quali linee elettriche, linee di comunicazione,linee di segnalazione e linee di trasmissione dati per aiutarli a proteggersi dai danni causati da tensioni di sovratensione transitorie che possono derivare da fulmini e operazioni di commutazione delle apparecchiatureQuesti dispositivi non influenzano il segnale in normale funzionamento.il GDT passa a uno stato di bassa impedenza e devia l'energia dall'apparecchiatura sensibile.
I nostri GDT offrono un elevato livello di protezione contro le sovratensioni, un ampio range di tensione, bassa capacità e molti fattori di forma tra cui nuovi dispositivi di montaggio superficiale,che li rende adatti ad applicazioni quali i moduli MDF, applicazioni di telecomunicazione ad alta velocità di trasmissione (ad es. ADSL, VDSL) e protezione dalle sovratensioni sulle linee elettriche.Quando utilizzato in una soluzione di protezione del circuito coordinato con dispositivi PolySwitch, possono aiutare i produttori di attrezzature a rispettare rigorosi standard normativi di sicurezza.

Applicazioni

■ Repetitori, modem.

■ Interfaccia telefonica, schede linee.

■ attrezzature di comunicazione dati.

■ attrezzature di prova di linea

Codice del numero della parte

Tubi di scarico del gas - serie SE3

SE33 - 230X F

Série SE3:ф6*8 SE8:ф8*10

3: Tipo di piombo: 0=SMD 3=Troppa

230X: tensione della linea DC: 90X=90V 230X=230V 102X=1000V

F: pacchetto F=con meccanismo di fallimento-corto

BENEFITTI

• Aiuta a proteggere da guasti di sovratensione contro i danni causati da ondate di energia elevate

• Adatto per l'uso in apparecchiature sensibili a causa della risposta di sparkover d'impulso

• Adatti alle applicazioni ad alta frequenza

• prestazioni altamente affidabili

• Nuovi dispositivi di montaggio in superficie per la produzione automatizzata

Installazione per tubi di scarico del gas

Occorre prestare attenzione all'installazione di GDT dotati di meccanismi di corto circuito nei magazzini degli arrester, nelle schede di circuito stampato, ecc.Troppa pressione verso il basso può costringere la molla di corto circuito attraverso il tubo di isolamento sottile creando una condizione cortocircuito.

Raccomandazioni per il riflusso di saldatura per dispositivi GDT montati in superficie

I GDT montati in superficie possono essere saldati utilizzando profili di reflusso senza Pb standard.

Dimensioni

33 Tipo

Tipo 33-F

30 Tipo

Caratteristiche elettriche

Condizioni di saldatura raccomandate

Imballaggio

Imballaggio assiale (in vrazzo)

Imballaggio SMD (Nastro e bobina)

Applicazione per la casa intelligente

Apparecchi domestici intelligenti, che mescolano la tecnologia Internet e la tecnologia IT, che funzionano con il controllo intelligente, il rilevamento a infrarossi, l'identificazione automatica RF e la scansione automatica,è comune e popolare nella vita quotidiana delle personeAolittel Electronics fornirà i componenti elettronici, quali il tubo di scarico di gas in ceramica, il soppressore di tensione transitorio e il soppressore ESD, ampiamente utilizzati in questo settore.
