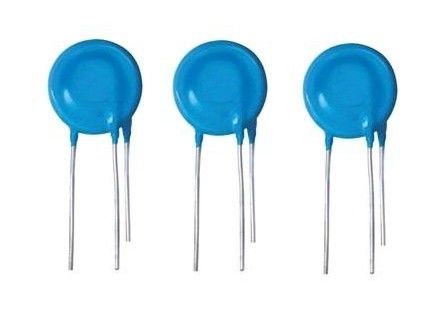

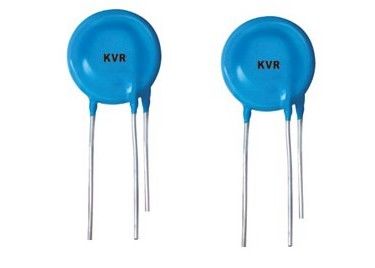

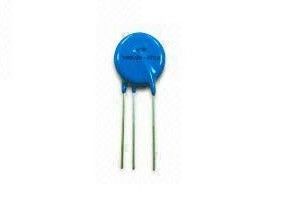

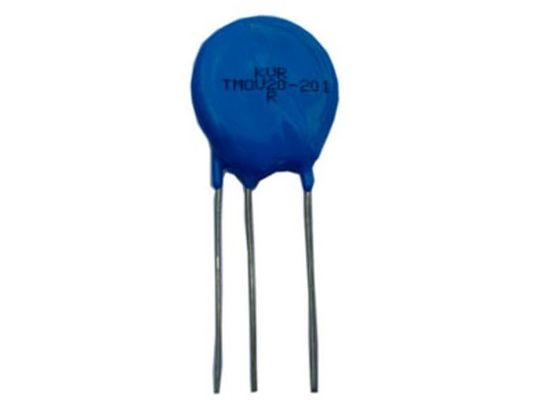

TMOV Varistor di ossido metallico integrato 20mm 275Vac 8000A 151J 3Pin Con protezione termica TCO 146C
Applicazioni
■ linee di alimentazione AC o alimentatori AC/DC
■ Protezione dei semiconduttori tramite transistor, diodo, IC, tiristor o triaco
■ Protezione contro le sovratensioni nell'elettronica di consumo
■ Protezione contro le sovratensioni nell'elettronica industriale
■ Protezione contro le sovratensioni negli elettrodomestici, nei dispositivi a gas e nei prodotti petroliferi
■ Assorbimento delle onde di rilevamento e delle valvole elettromagnetiche
■ Moduli di protezione dei pannelli CA
Dimensione in mm
| D (max.) |
25.0 |
| H2 (massimo) |
29.0 |
| T (massimo) |
9.8 |
| L (min) |
20.0 |
| L (min) |
15.0 |
| W1 (± 1,0) |
7.5 |
| W2 (±1,0) |
4.0 |
| e1 (massimo) |
3.2 |
| e2 (massimo) |
4.8 |
| d1 (± 0,1) |
1.0 |
| d2 (± 0,1) |
0.8 |
| Cavi di piombo |
Fabbricazione a partire da fili di rame |
| R |
Rispetto della direttiva ROHS
|
| Peso, g |
7.1 |
| Rivestimento |
Resine epossidica blu |
Specificità
| tensione del varistore (V1mA) |
387V |
~ |
430 V |
~ |
473V |
| Max. tensione di funzionamento continua |
Vmms: 275 V; |
VDC: 350V |
| Potenza nominale |
1.0 W |
| tensione di fissaggio massima (8/20μs) |
VC: 710V; |
IC: 100A |
| Corrente di sovraccarico (1 × 8 / 20 μs) |
8000 A |
(8/20 μs) |
| Energia massima |
151 J |
(2 ms) |
| Capacità tipica |
1350 pF |
1 kHz |
| Corrente di perdita |
10 μA |
(75% di V1mA (DC)) |
| Temperatura di funzionamento |
-40°C ~ +85°C |
| Temperatura di conservazione |
-40°C ~ +100°C |
| Temperatura del fusibile |
146°C |
| Temperatura di saldatura a mano / Tempo |
265°C/3s |
Pacco
| Imballaggio |
Altri prodotti |
200 p.c. al sacchetto |
800 pezzi per scatola |
1600 pcs/carta |
Caratteristiche
■ dispositivo di protezione termica integrato TMOV
■ Corrente di picco elevata fino a 10KA
■ Progettato per agevolare la conformità ai requisiti UL1449 per i prodotti TVSS
■ Ampia gamma di tensione di funzionamento (V1mA) da 18V a 1200V
■ Corrente nominale: 10A/15A
■ Temperatura di funzionamento nominale:146°C
■ Risposta rapida a sovra tensione transitorio e corrente limitata
■ grande capacità di assorbimento di energia transitoria
■ Basso rapporto di chiusura e nessuna corrente di continuazione
■ Versione a tre versioni disponibile a titolo indicativo
■ Risponde al livello MSL 1, per J-STD-020
■ Temperatura di funzionamento: -40 °C ~ +85 °C
■ Temperatura di conservazione: -40°C ~ + 85°C
Esempio di applicazione 1
Questo circuito utilizza un optocoupler per fornire isolamenti galvanici tra il varistor iTMOV
e il circuito di segnalazione o di allarme
Esempio di applicazione 2
In questo caso, il LED è normalmente acceso e spento quando l'elemento termico si apre.
