Name: Alti induttori a più strati conduttivi del chip della perla di ferrite della bobina di Q 0402 0603 0805 1206 1-300mA 0.047-100uH corrente Inductanc
Brand: Aolittel Technology Co.,Ltd
SKU: Serie di CMFL
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Tipo di induttore: Induttori a chip a più strati

Dimensione: 0402 0603 0805

Induttanza: 0.047~100 uH

Corrente: 1mA-300mA

Intervallo di SRF: 9-320 MHz

Edilizia: Sigillato

Tecnologia: Diametro di copertura

Protezione: - Sì, sì.

Evidenziare:

bobina di carico senza fili del ricevitore

bobina di carico della radio del PWB

Informazioni di base

Luogo di origine: La Cina

Numero di modello: Serie di CMFL

Termini di pagamento e spedizione

Imballaggi particolari: Nastro in bobina, 10000 pc/bobina per 0402; 4000 pc/bobina per 0603,0805,1206

Tempi di consegna: 1-2 settimane

Termini di pagamento: T / T, Paypal

Capacità di alimentazione: 10.000.000 pezzi al mese

Galleria

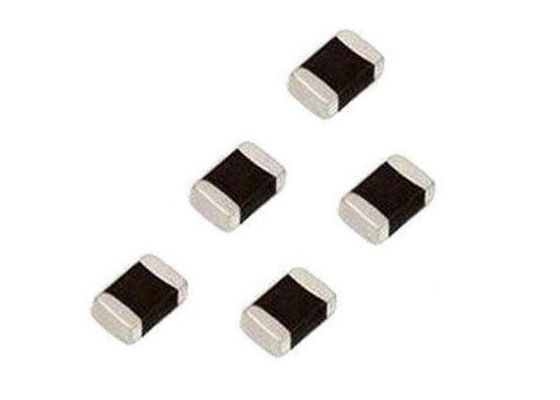

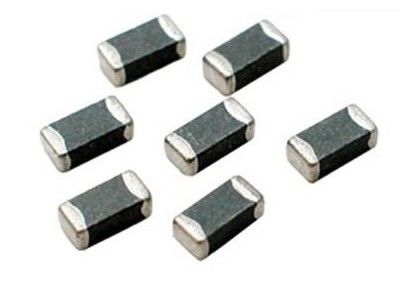

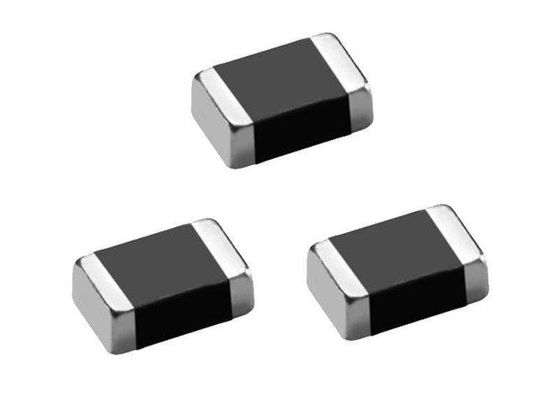

Alti induttori a più strati conduttivi del chip della perla di ferrite della bobina di Q 0402 0603 0805 1206 1-300mA 0.047-100uH corrente Inductanc

Descrizione di prodotto

Induttori multistrato a chip multistrato con perline di ferrite a spirale conduttiva ad alta Q 0402 0603 0805 1206 1-300 mA corrente 0,047-100 uH induttanza

Cos'è un induttore multistrato?

Un induttore multistrato contiene un primo schema di bobine conduttive e un secondo schema di bobine conduttive che sono disposti in due strati nella parte superiore di un corpo multistrato e sono collegati elettricamente in modo consecutivo in serie a 2 ulteriori schemi di bobine conduttive disposte nella parte superiore di un corpo multistrato. parte inferiore del corpo multistrato e quindi formante una spira a spirale.

Categoria	Induttanza	Attuale	Misurare	Una serie di	Scaricamento
Induttore multistrato	Da 0,047 a 3,3 uH	da 25 a 10 mA	1005402 pollici	CMFL0402	Serie CMFL.pdf
	da 0,047 a 33uH	da 50 a 1 mA	1608603 pollici	CMFL0603
	da 0,047 a 47 uH	da 300 a 4 mA	2012805 pollici	CMFL0805
	da 0,047 a 100uH	da 300 a 4 mA	32161206 pollici	CMFL1206

Dimensione (millimetro)

PARTE N.	A(mm)	B(mm)	C(mm)	D(mm)	MOQ
CMFL0402	1,0±0,15	0,5±0,15	0,5±0,15	0,25±0,1	10000 pezzi/bobina
CMFL0603	1,6±0,15	0,8±0,15	0,8±0,15	0,3±0,2	4000 pezzi/bobina
CMFL0805	2,0±0,2	1,25±0,2	0,85±0,2	0,5±0,3	4000 pezzi/bobina
			1,25±0,2
CMFL1206	3,2±0,2	1,6±0,2	0,85±0,2	0,5±0,3	4000 pezzi/bobina
			1,1±0,2

Prestazioni Elettriche

Induttori in chip TIPO CMFL0402

Numero di parte	Induttanza	Fattore di qualità minimo	L,Q Freq	Frequenza minima di auto-risonanza	Max. DC	Corrente nominale massima	Spessore
Numero di parte	Induttanza	Fattore di qualità minimo	,L/Q	Frequenza minima di auto-risonanza	Resistenza	Corrente nominale massima	Spessore
Unità	UH	-	MHz	MHz	Ω	ma	mm(pollici)
Simbolo	L0A	Q	Freq.	SRF	DCR	Io	T
CMFL0402-47NK	0,047	10	50	220	0,45	25	0,5±0,15
CMFL0402-68NK	0,068	10	50	210	0,45	25
CMFL0402-82NK	0,082	10	50	200	0,45	25
CMFL0402-R10K	0,1	10	50	200	0,8	25
CMFL0402-R12K	0,12	10	25	165	0,8	25
CMFL0402-R15K	0,15	10	25	140	0.9	25
CMFL0402-R18K	0,18	10	25	120	0.9	25
CMFL0402-R22K	0,22	10	25	110	1.2	25
CMFL0402-R27K	0,27	15	25	95	1.2	25
CMFL0402-R33K	0,33	15	25	85	1.25	18
CMFL0402-R39K	0,39	20	10	85	0,6	15
CMFL0402-R47K	0,47	20	10	80	0,7	15
CMFL0402-R56K	0,56	50	10	75	0,8	15
CMFL0402-R68K	0,68	20	10	70	0.9	15
CMFL0402-R82K	0,82	20	10	65	0.9	15
CMFL0402-1R0K	1	20	10	60	1	15
CMFL0402-1R2K	1.2	20	10	55	1.25	15
CMFL0402-1R5K	1.5	20	10	50	1.4	15
CMFL0402-1R8K	1.8	20	10	45	1,55	15
CMFL0402-2R2K	2.2	20	10	40	1.7	10
CMFL0402-2R7K	2.7	20	10	22	2	10
CMFL0402-3R3K	3.3	20	10	20	2.35	10

CMFL0603 TIPO Induttore in chip multistrato

Numero di parte	Induttanza	Qualità minima	Prova L,Q	Min.Self-	Max. DC	Max. nominale	Spessore
		Qualità minima	Prova L,Q	risonante	Max. DC	Max. nominale
		Fattore	Freq,L/Q	Frequenza	Resistenza	Attuale
Unità	UH	-	MHz	MHz	Ω	ma	mm(pollici)
Simbolo	L0A	Q	Freq.	SRF	DCR	Io	T
CMFL0603-R18K	0,18	15	25	165	0,6	50	0,8±0,15
CMFL0603-R22K	0,22	15	25	150	0,6	50
CMFL0603-R27K	0,27	15	25	136	0,8	50
CMFL0603-R33K	0,33	15	25	125	0,85	35
CMFL0603-R39K	0,39	15	25	110	1	35
CMFL0603-R47K	0,47	15	25	105	1.35	35
CMFL0603-R56K	0,56	15	25	95	1,55	35
CMFL0603-R68K	0,68	15	25	90	1.7	35
CMFL0603-R82K	0,82	15	25	85	2.1	25
CMFL0603-1R0K	1.0	35	10	90	0,7	25
CMFL0603-1R2K	1.2	35	10	85	0,8	25
CMFL0603-1R5K	1.5	35	10	80	0,95	25
CMFL0603-1R8K	1.8	35	10	75	1.15	25
CMFL0603-2R2K	2.2	35	10	70	1.25	15
CMFL0603-2R7K	2.7	35	10	45	1.35	15
CMFL0603-3R3K	3.3	35	10	40	1,55	15
CMFL0603-3R9K	3.9	35	10	35	1.7	15
CMFL0603-4R7K	4.7	35	10	33	2.1	15
CMFL0603-5R6K	5.6	35	4	22	1,55	5
CMFL0603-6R8K	6.8	35	4	20	1.7	5
CMFL0603-8R2K	8.2	35	4	18	2.1	5
CMFL0603-100K	10	30	2	17	1,85	3
CMFL0603-120K	12	30	2	15	2.1	3
CMFL0603-150K	15	20	1	14	1.7	1
CMFL0603-180K	18	20	1	13	1,85	1
CMFL0603-220K	22	20	1	11	2.1	1
CMFL0603-270K	27	20	1	10	2,75	1
CMFL0603-330K	33	20	1	9	2,95	1

CMFL0805 TIPO Induttore multistrato

Numero di parte	Induttanza	Qualità minima	Prova L,Q	Min.Self-	Max. DC	Max. nominale	Spessore
		Fattore	Freq,L/Q	risonante	Resistenza	Attuale
		Fattore	Freq,L/Q	Frequenza	Resistenza	Attuale
Unità	UH	-	MHz	MHz	Ω	ma	mm(pollici)
Simbolo	L0A	Q	SRF	DCR	Io	Io	T
CMFL0805-47NK	0,047	15	50	320	0,2	300	0,85±0,2
CMFL0805-68NK	0,068	15	50	280	0,2	300
CMFL0805-82NK	0,082	15	50	255	0,2	300
CMFL0805-R10K	0,1	20	25	235	0,3	250
CMFL0805-R12K	0,12	20	25	220	0,3	250
CMFL0805-R15K	0,15	20	25	200	0.4	250
CMFL0805-R18K	0,18	20	25	185	0.4	250
CMFL0805-R22K	0,22	20	25	170	0,5	250
CMFL0805-R27K	0,27	20	25	150	0,5	250
CMFL0805-R33K	0,33	20	25	145	0,55	250
CMFL0805-R39K	0,39	25	25	135	0,65	250
CMFL0805-R47K	0,47	25	25	125	0,65	250
CMFL0805-R56K	0,56	25	25	115	0,75	150
CMFL0805-R68K	0,68	25	25	105	0,8	150
CMFL0805-R82K	0,82	25	25	100	1	150
CMFL0805-1R0K	1.0	45	10	95	0.4	50
CMFL0805-1R2K	1.2	45	10	85	0,5	50
CMFL0805-1R5K	1.5	45	10	80	0,5	50
CMFL0805-1R8K	1.8	45	10	75	0,6	50
CMFL0805-2R2K	2.2	45	10	70	0,65	30
CMFL0805-2R7K	2.7	45	10	45	0,75	30
CMFL0805-3R3K	3.3	45	10	41	0,8	30
CMFL0805-3R9K	3.9	45	10	38	0.9	30
CMFL0805-4R7K	4.7	45	10	35	1	30
CMFL0805-5R6K	5.6	50	4	32	0.9	15
CMFL0805-6R8K	6.8	50	4	29	1	15
CMFL0805-8R2K	8.2	50	4	26	1.1	15
CMFL0805-100K	10	50	2	24	1.15	15
CMFL0805-120K	12	50	2	22	1.25	15
CMFL0805-150K	15	30	1	19	0,8	5
CMFL0805-180K	18	30	1	18	0.9	5
CMFL0805-220K	22	30	1	16	1.1	5
CMFL0805-270K	27	30	1	14	1.15	5	1,25±0,2
CMFL0805-330K	33	30	0.4	13	1.25	5	1,25±0,2

CMFL1206 TIPO Perlina di ferrite

Numero di parte	Induttanza	Qualità minima	Prova L,Q	Min.Self-	Max. DC	Max. nominale	Spessore
		Fattore	Frequenza,L/Q	risonante	Resistenza	Max. nominale
		Fattore	Frequenza,L/Q	Frequenza	Resistenza	Attuale
Unità	UH	-	MHz	MHz	Ω	mA	mm(pollici)
Simbolo	L0A	Q	Freq.	SRF	DCR	Io	T
CMFL1206-47NK	0,047	20	50	320	0,15	300	0,85±0,2
CMFL1206-68NK	0,068	20	50	280	0,25	300
CMFL1206-R10K	0,1	20	25	235	0,25	250
CMFL1206-R12K	0,12	20	25	220	0,3	250
CMFL1206-R15K	0,15	20	25	200	0,3	250
CMFL1206-R18K	0,18	20	25	185	0.4	250
CMFL1206-R22K	0,22	20	25	170	0.4	250
CMFL1206-R27K	0,27	20	25	150	0,5	250
CMFL1206-R33K	0,33	25	25	145	0,6	250
CMFL1206-39K	0,39	25	25	135	0,5	200
CMFL1206-R47K	0,47	25	25	125	0,6	200
CMFL1206-R56K	0,56	25	25	115	0,7	150
CMFL1206-R68K	0,68	25	25	105	0,8	150
CMFL1206-R82K	0,82	25	25	100	0.9	150
CMFL1206-1R0K	1.0	45	10	65	0.4	100
CMFL1206-1R2K	1.2	45	10	60	0,5	100
CMFL1206-1R5K	1.5	45	10	55	0,5	50
CMFL1206-1R8K	1.8	45	10	50	0,5	50
CMFL1206-2R2K	2.2	45	10	45	0,6	50
CMFL1206-2R7K	2.7	45	10	41	0,6	50
CMFL1206-3R3K	3.3	45	10	38	0,7	50
CMFL1206-3R9K	3.9	45	10	35	0,8	50
CMFL1206-4R7K	4.7	45	10	32	0.9	50
CMFL1206-5R6K	5.6	50	4	29	0,7	25
CMFL1206-6R8K	6.8	50	4	26	0,8	25
CMFL1206-8R2K	8.2	50	4	24	0,8	25
CMFL1206-100K	10	50	2	22	1	25
CMFL1206-120K	12	50	2	19	1.05	15
CMFL1206-150K	15	35	1	18	0,7	5
CMFL1206-180K	18	35	1	16	0,7	5
CMFL1206-220K	22	35	1	15	0,8	5
CMFL1206-270K	27	35	1	14	0.9	5
CMFL1206-330K	33	35	0.4	13	1.05	5	1,1±0,2
CMFL1206-470K	47	40	2	10	3	5
CMFL1206-680K	68	40	1	9	3.4	4
CMFL1206-101K	100	40	1	8	3.8	4

Tipi di induttori multistrato

Esistono molti tipi diversi di induttori multistrato e in aolittel produciamo molti dei tipi più comuni classificati in base a dimensione/dimensione dell'involucro, corrente nominale massima, induttanza nominale, resistenza CC, tipo di imballaggio e tolleranza. I filtri parametrici presenti sul nostro sito web possono aiutarti a perfezionare i risultati della ricerca in base alle specifiche richieste.

Le dimensioni più comuni per la resistenza CC sono 100 mΩ, 300 mΩ e 500 mΩ. Disponiamo anche di induttori multistrato con resistenza CC fino a 11,5 Ω. L'induttanza nominale può essere compresa tra 2 nH e 100 µH, con gli induttori multistrato più comuni che hanno un'induttanza nominale di 4,7 nH, 100 nH, 1 µH o 10 µH.

Applicazioni per induttori multistrato

Gli induttori multistrato possono essere utilizzati in sistemi e applicazioni di comunicazione mobile che richiedono la soppressione del rumore ad alta frequenza e adattamento di impedenza. Nelle applicazioni ad alta frequenza, gli induttori multistrato possono essere utilizzati in moduli di elaborazione del segnale come telefoni cellulari, Bluetooth, WLAN e sintonizzatori.

Scegliere il giusto induttore multistrato

Quando cerchi gli induttori multistrato giusti, con la ricerca parametrica di FutureElectronics.com, puoi filtrare i risultati in base a vari attributi: per Tolleranza (± 30 %, ± 10 %, ± 5 %,…), Dimensione/Dimensione della custodia ( 0402, 0603, 0805,...) e corrente nominale massima (fino a 1,2 A) per citarne alcuni. Sarai in grado di trovare l'induttore multistrato giusto di diversi produttori che può essere utilizzato come induttore su chip multistrato, induttore SMD (montaggio superficiale) o per un induttore elettrico
