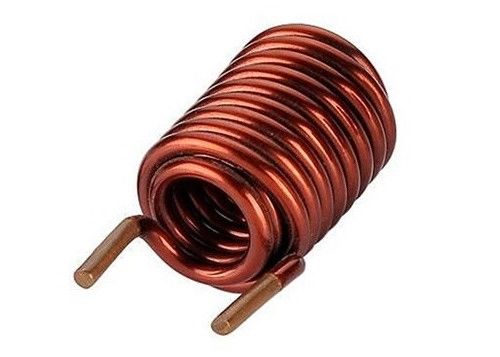

Gli induttori di superficie a corrente forte Ultra-miniatura su ordine 5,5 del centro dell'aria del quadrato del supporto a 27nH per la rf gira intorno a

Descrizione

Gli induttori quadrati del centro rf dell'aria, parte della famiglia arrotolata dell'induttore del centro dell'aria, sono ideali per i circuiti di rf, il filtraggio a banda larga dell'ingresso/uscita, la selezione di frequenza, o la corrispondenza di impedenza. La sezione trasversale quadrata unica dell'induttore del centro dell'aria fornisce la prestazione migliore ed offre i vantaggi di fabbricazione sopra le bobine toroidali.

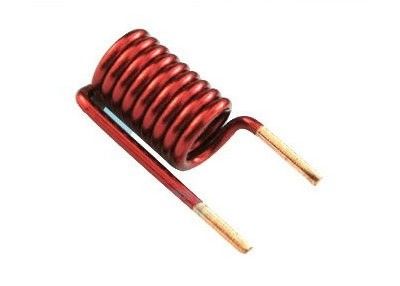

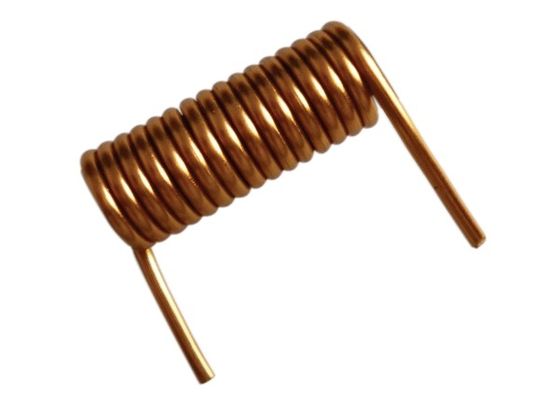

Esempio di modello

1	2
Diametro di cavo: identificazione 5mm di 0.8mm; Giro: giro 1,5; Lunghezza: 6mm	Diametro di cavo: identificazione 4mm di 1.2mm; Giro: giro 4; Lunghezza: 11mm

Applicazioni tipiche

Applicazioni di rf
Circuiti di rf
Filtraggio a banda larga dell'ingresso/uscita
Corrispondenza di impedenza

Caratteristiche & benefici

Costruzione quadrata di sezione trasversale
Disponibile in 0806, 0807 e 0908 dimensioni
20 valori di induttanza che variano da 5.5nH a 27.3nH
Alta Q
A corrente forte
SRF eccellente

Disponibile su misura

L contro la curva di frequenza

Che cosa è una bobina del centro dell'aria?

Useremo il termine “bobina del centro dell'aria” per descrivere un induttore che non dipende da un materiale ferromagnetico per raggiungere la sua induttanza specificata. Ciò riguarda i casi dove ci realmente sono appena aria interna come pure bobine sopra un isolante differente quali bachelite, vetro o PTFE ecc.

Avete bisogno di una bobina dell'aria?

Che cosa sono i vantaggi di una bobina del centro dell'aria?

La sua induttanza è inalterata dalla corrente che porta. Ciò contrappone con la situazione con le bobine facendo uso dei centri ferromagnetici di cui l'induttanza tende a raggiungere un picco alle forze di campo moderate prima di cadere verso zero come approcci di saturazione. A volte la non linearità nella curva di magnetizzazione può essere tollerata; per esempio in convertitori di commutazione. In circuiti quale audio attraversi le reti nei sistemi che di altoparlante ad alta fedeltà dovete evitare la distorsione; poi avete bisogno di una bobina dell'aria. La maggior parte delle radiotrasmittenti contano sulle bobine dell'aria per impedire la produzione delle armoniche.

Le bobine dell'aria sono inoltre esenti “dalle perdite del ferro” che colpiscono i centri ferromagnetici. Mentre la frequenza è aumentata questo vantaggio diventa progressivamente più importante. Ottenete il migliore Q-fattore, la maggior efficienza, il maggior potere che trattano e meno distorsione.

Infine, le bobine dell'aria possono essere destinate per eseguire alle frequenze alte quanto 1 gigahertz. La maggior parte dei centri ferromagnetici tendono ad essere piuttosto lossy superiore a 100 megahertz.

E “il lato negativo”?

Senza l'alto centro di permeabilità dovete avere più e/o più grandi giri per raggiungere un valore dato di induttanza. Più giri significa le più grandi bobine, la auto-risonanza più bassa e il più alta perdita di rame. Alle più alte frequenze non avete bisogno generalmente di alta induttanza, in modo da questo è poi di meno di un problema.
Maggior radiazione smarrita e raccolta del campo. Con i percorsi magnetici chiusi utilizzati nella radiazione svuotata degli induttori è molto meno serio. Come il diametro aumenta verso una lunghezza d'onda (lambda = c/f), perdita dovuto radiazione elettromagnetica diventerà significativo. Balanis ha i dettagli sanguinosi. Potete potere ridurre questo problema accludendo la bobina in uno schermo, o montandolo ad altre bobine può accoppiarsi perpendicolarmente con.

Potete usare una bobina svuotata aria non perché richiedete un elemento del circuito con un'induttanza specifica di per sé ma perché la vostra bobina è usata come un sensore di prossimità, un'antenna a telaio, un radiatore di induzione, una bobina di Tesla, un elettromagnete, una testa del magnetometro o giogo di deflessione ecc. Poi un campo esterno può essere che cosa volete.
