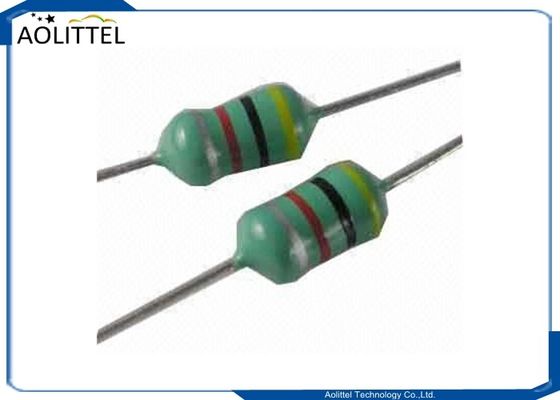

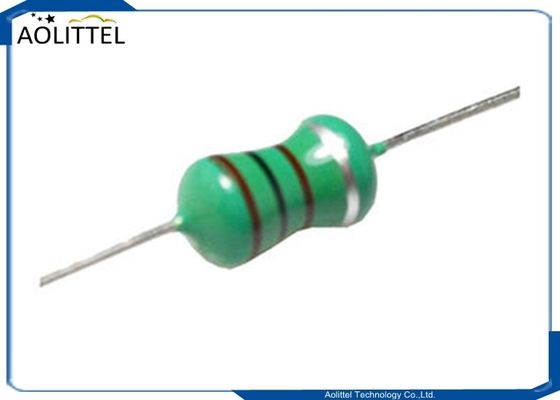

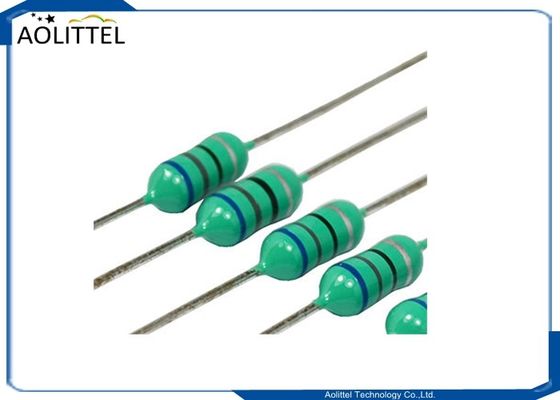

bobina senza fili del caricatore di 0.22uH 400mA 0.4Ohm 25.2MHZ, codice di colore fisso assiale dell'induttore della bobina d'arresto rivestita a resina epossidica 2.8x4.8mm

Induttore fisso ad asciugatura con rivestimento epossidico Codice di colore 2.8x4.8mm 0.22uH 400mA 0.4Ohm 25.2MHZ


Specifica tecnica

Immagine	Dimensione ∆A (max) × L (max)	Induttanza	Corrente nominale	Serie
	- 2,8 per 4.8	0.22 ¢ 330 uH	25 ‰ 400 mA	CKL0204
	- 3,0 x 7.0	0.221500uH	40 ‰ 740 mA	CKL0307
	- 3,2 x 7.0
	- 4,0 x 10.5	0.27 ¢ 6800 uH	40 ‰ 980 mA	CKL0410
	4,5 per 12.7	1.0 ¥10000 uH	52 ̊3300 mA	CKL0412
	5,0 x 12.7
	5,0 x 11.0	4.7 ¢ 30000 uH	10 ‰ 900 mA	CKL0510
	5,0 x 12.0	22 ‰ 10000 uH	25 ‰ 550 mA	CKL0512
	- 5,0 x 14.0	1.0 ¥10000 uH	60 ‰ 3800 mA	CKL0514

Applicazioni

Per videoregistratori, televisori a colori, CRT, stereo, radio per auto e trasmettitori radio, risponde al telefono.
Driver per dischi, personal computer e prodotti industriali, elettronici, ecc.


Caratteristiche

1Progettato per essere compatto, piccolo e leggero, con ampia gamma di induttanza.
2.Contribuiscono ad essere elevate Q e frequenze auto-risonanti, tipo di tap che è conveniente per l'inserimento automatico, rivestimento resina epossidica che assicurano la resistenza all'umidità per essere lunga vita


Caratteristiche elettriche

(1) Isat: corrente continua alla quale l'induttanza scende di circa il 10% rispetto al suo valore senza corrente;
(2) Irms: corrente continua che provoca l'innalzamento della temperatura (△T ≤ 40°C) a partire da 25°C ambiente.
(3) Corrente nominale: o l'induttanza è inferiore del 10% al suo valore iniziale nelle caratteristiche di saturazione CC o l'innalzamento della temperatura diventa △T=40°C ((Ta=25°C), a seconda di quale dei due sia inferiore.
(4) Intervalli di temperatura di funzionamento: -25°C. 85°C. (5) Dielettrico a tensione stazionaria: 250V r.m.s.


Attrezzature di prova

(1) Induttanza ((L): HP 4284A/HM 9481/CD 1063/HP 4291A;
(2) Q: HP 4284A/HM 9481;
(3) DCR: CH 502A/CH 502BC;
(4) SRF: HM 9461;
(5) Corrente nominale/Isat./Irms.: HP 4284+HP 4284A/CD 1068+CD 1320.


● Codifica dei colori



Apparizione Dimensioni

Apparizione Dimensioni di formazione

1.U-forming ((orizzontale)

2.U-forming ((Verticale)

3.U-forming e taping

4.UK-forming e taping

5.R-forming e taping
