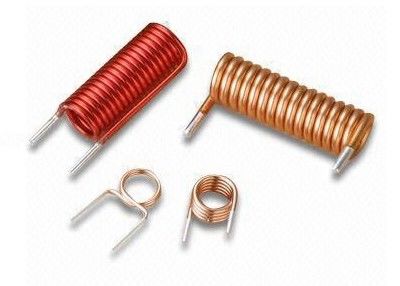

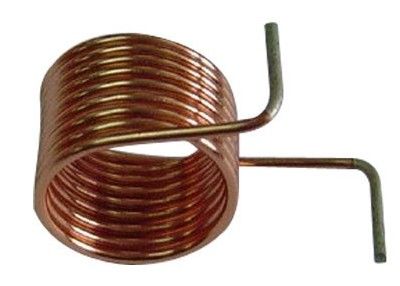

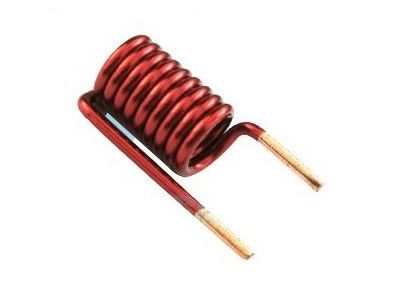

L'alta Q ha formato gli induttori fissi bobina di rame rossa Heteromorphic a forma di del centro dell'aria 3 giri 300C per l'applicazione di VHF-UHF rf
Caratteristiche
Bobina di Optomized del computer
Utilizzazione della formula del carraio
4 incapsulamenti dei legami e della vernice di cavo
A.C. Resistance lineare
Induttanza costante con
Tensione e variazione corrente
Molto in basso distorsione microfonica
Nessuna distorsione di saturazione
Nessuna distorsione di isteresi
Generalità
La bobina di induttanza è stata condotta usando il principio di dispositivo di induzione elettromagnetica. Quando una corrente attraversa un cavo, produrrà determinato campo elettromagnetico intorno a quel cavo ed il campo elettromagnetico del cavo stesso sarà dentro nell'ambito del campo elettromagnetico nell'effetto di induzione del conduttore. Per generare il cavo elettromagnetico stesso, è chiamato «una sensibilità», cioè, il cambiamento di cavo stesso i cambiamenti nel campo magnetico corrente, il campo magnetico ed ulteriore ha influenzato la corrente nel conduttore; Sul ruolo del campo elettromagnetico nell'ordine di altri cavi produca, chiamato «induttanza reciproca.
Specificazione
Dati tecnici | Tutti i dati tecnici si sono riferiti ad una temperatura ambiente di +25˚C |
Gamma di induttanza | 5.5nH a 27.3nH |
Tolleranza di induttanza | 2%, 5%, 10% |
Corrente nominale | 2.7A, 2.9A, 4.4A |
Temperatura di funzionamento | -40˚C a +125˚C |
Termine | 96,5% argento di Tin/3% oltre 0,5% rami |
Tolleranza: ± 1% concentrato su valore nominale
Conduttività elettrica 101,5%
Gamma di temperature: -25°C a 85°C
Temperatura dell'isolamento: 155°C
Fattore d'avvolgimento dello spazio di 87%
D.C.R molto basso.
Perdite basse di effetto di pelle
A.C. Resistance bassa
Capacità propria bassa
99,99% rame di elevata purezza

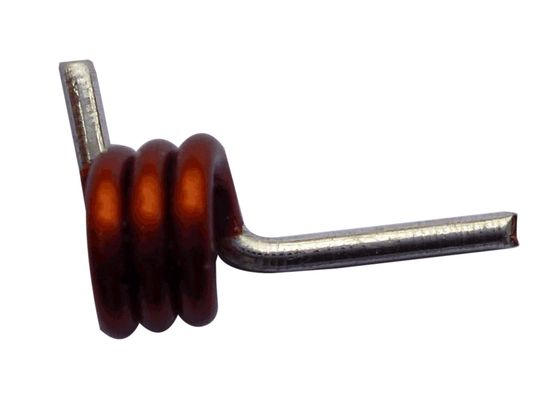

Parametri Heteromorphic a forma di di specificazione della bobina: il filo di rame puro di 1.0mm, la resistenza ad alta temperatura, grado del filo di rame è di 200 gradi, prova della temperatura 300 gradi, 1 minuto non soffia la pelle. Diametro interno vuoto 3.0mm; numero dei giri: 3 giri. Stagnatura elettrolitica di spogliatura di Pin. Può essere saldato direttamente
Avvolgimento della bobina.
La bobina deve in primo luogo essere ferita su una plastica precedente del diametro adeguato (uguale al diametro di centro richiesto).
La bobina deve essere stretta ed i giri adiacenti devono essere vicino come possibile.
Dopo che la bobina è completa, ritiri lentamente il centro senza disturbare la bobina.
Ora applichi uno strato sottile di epossidico sopra la superficie della bobina per supporto meccanico.
Rimuova l'isolamento dall'estremità di bobina.
Esempio
Supponga che vogliate fare un induttore che produce un'induttanza di μH 10. Il diametro della bobina è a 1 pollici e la lunghezza della bobina è data da 1,25 pollici. Dovrete trovare il numero dei giri della bobina.
Così sostituendo i valori nell'equazione di cui sopra
L = 10 pollici
d = 1inch
l = 1,25 pollici
n = √ {L [18d * 40l]}/d = 26
Quindi, il numero dei giri della bobina sarà 26.
Numero dei giri/pollice = 20,8
