Name: I codici colori solidi della struttura di serie di AL hanno riparato l'alto Q valore dell'induttore 0410 3.3uH 10% 1KHZ per il giocattolo
Brand: Aolittel Technology Co.,Ltd
SKU: 9.1.0410.3R3.01
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Nome: Induttore di codice colore

Induttanza: 3.3UH±10%

DCR: 340mΩ MAX

Isat: L≧L0*90%

Pin: Filo di acciaio placcato di rame in scatola

Resine epossidica: FK661

Acciaio: 2UEW-F (QA)

Saldatura: Sn: 99.3%/Cu: 0,7%

Vernice epossidica: DGT-1 (verde)

Core: DRWW3*6

Evidenziare:

bobina di carico senza fili del ricevitore

bobina di carico della radio del PWB

Informazioni di base

Luogo di origine: DONGGUAN, CINA

Marca: AOLITTEL

Numero di modello: 9.1.0410.3R3.01

Termini di pagamento e spedizione

Imballaggi particolari: Nastro, 2000PCS/BOX, 255*70*93mm; 48000pcs/Carton, 440*275*392mm

Tempi di consegna: 7-10 giorni feriali

Termini di pagamento: T/T

Capacità di alimentazione: 4,800,000,000PCS al mese

Galleria

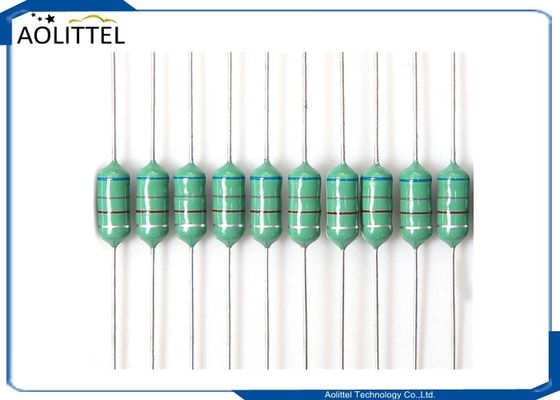

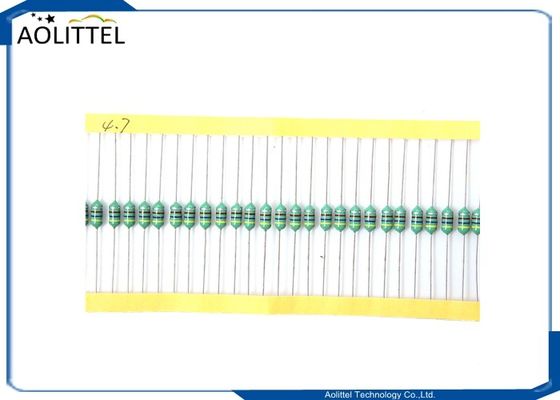

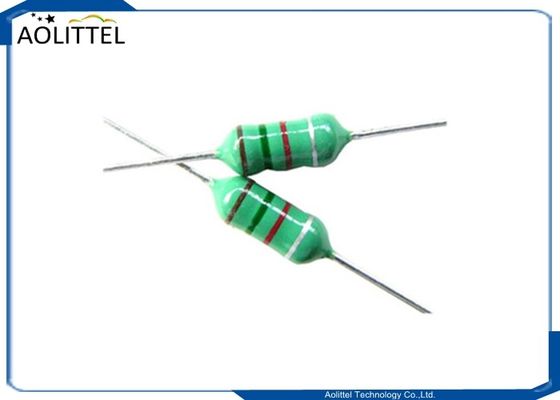

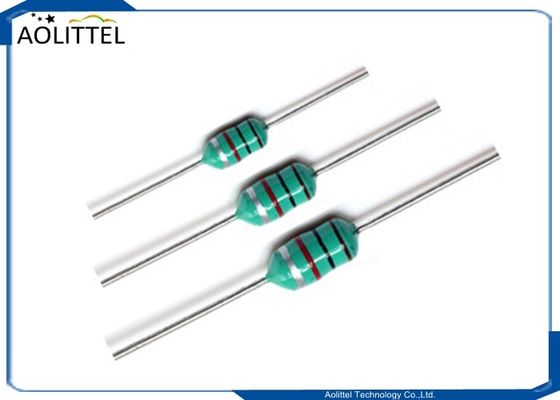

I codici colori solidi della struttura di serie di AL hanno riparato l'alto Q valore dell'induttore 0410 3.3uH 10% 1KHZ per il giocattolo

Descrizione di prodotto

AL Serie Struttura solida Codici di colore Induttore fisso 0410 3.3uH 10% 1KHZ Valore Q elevato per giocattolo

I nostri prodotti sono progettati e promossi per l'uso in apparecchiature elettroniche generali quali apparecchiature audio-video, apparecchiature per l'automazione di ufficio, elettrodomestici e servizi di informazione.Fonte luminosa elettricaGiocattolo, PC e ambiente, controllo industriale, elettrodomestici e altri

Dimensione

I codici colori solidi della struttura di serie di AL hanno riparato l'alto Q valore dell'induttore 0410 3.3uH 10% 1KHZ per il giocattolo 0

A	4.0MAX	C	00,6±0.1
B	10.0 MAX
Identificazione		1-Arancione, 2-Arancione, 3-Oro, 4-Sliver

Diagramma schematico

I codici colori solidi della struttura di serie di AL hanno riparato l'alto Q valore dell'induttore 0410 3.3uH 10% 1KHZ per il giocattolo 1

Diagramma della struttura di avvolgimento

VOLTAZIONE		S	F	WIRE			RIVOLTI			VOLTO IN VOLTO
N1		S	F	2UEW-0,12 mm			15TS	Giudice.		Avvolgimento liscio

Parametri elettrici

Progetto di prova

SPEC

Frequenza di prova

Strumenti di prova

3.3UH±10%

a 25°C 1KHZ/0,25V

TH2829A

DCR

340mΩ MAX

a 25°C 1KHz/0,25V

HK-100

Isat

L ̇ L0 * 90%

a 25°C DC670mA 1KHz/0,3V

TH2829A

BOM

Materiale

Classificazione:

Fabbricanti

Numero PIN

Fabbricazione a partire da fibre sintetiche di acciaio

BAICHUAN

OR Fornitore equivalente

Resina epoxi

FK661

QI FU

OR Fornitore equivalente

WIRE

2UEW-F ((QA)

GANYUE HENGXING ((E233255)

OR Fornitore equivalente

Soldato

S.N.:990,3%/Cu:00,7%

SONGBEN

OR Fornitore equivalente

Vernice epoxi

DGT-1 (verde)

FUXIN

OR Fornitore equivalente

CORE

DRWW3*6

JIACHENG

OR Fornitore equivalente

Rapporto di prova

Condizione di prova: TEMP:25°C (REF) R.H.:80% (REF)

Articolo	Distanza	Dati di prova
Progetto di prova	Specificità	1	2	3	4	5
L	3.3UH±10%	3.33	3.32	3.30	3.32	3.33
DCR	340mΩ MAX	170	170	170	170	170
Isat	L ̇ L0 * 90%	- Va bene.	- Va bene.	- Va bene.	- Va bene.	- Va bene.

- No, no, no, no.	Articolo	Requisiti	Risultato
1	Apparizione, taglia	Rispetto alle dimensioni richieste e alle tolleranze	- Va bene.
2	Forza di trazione del perno	di peso superiore a 1 kg	- Va bene.

Imballaggio

Casella interna: 255*70*93 mm

Cartone esterno: 440*275*392 mm

2000 pezzi/scatola interna, 24 scatole per cartone 48000 pezzi

Foto di schizzo dell'imballaggio

I codici colori solidi della struttura di serie di AL hanno riparato l'alto Q valore dell'induttore 0410 3.3uH 10% 1KHZ per il giocattolo 2

Imballaggio in base alle esigenze del cliente.

Attrezzature di prova

1.Induttanza ((L):HM-9481/TH-2829A;
2.Q:HM-9481;
3.DCR:CH-502BC/TH-2829A;
4.SRF:HM-9461;
5.Isat:TH-2829A/TH-1772B+TL-2812D;
Condizione di prova: a 25°C, 75% H.

Percorso di processo

I codici colori solidi della struttura di serie di AL hanno riparato l'alto Q valore dell'induttore 0410 3.3uH 10% 1KHZ per il giocattolo 3

Specifica per tutti gli induttori a codice colore 0307 0410 0510 0512

Apparizione Dimensioni

I codici colori solidi della struttura di serie di AL hanno riparato l'alto Q valore dell'induttore 0410 3.3uH 10% 1KHZ per il giocattolo 4

Caratteristiche elettriche

Serie AL0307

I codici colori solidi della struttura di serie di AL hanno riparato l'alto Q valore dell'induttore 0410 3.3uH 10% 1KHZ per il giocattolo 5

Serie AL0410

I codici colori solidi della struttura di serie di AL hanno riparato l'alto Q valore dell'induttore 0410 3.3uH 10% 1KHZ per il giocattolo 6

I codici colori solidi della struttura di serie di AL hanno riparato l'alto Q valore dell'induttore 0410 3.3uH 10% 1KHZ per il giocattolo 7

Serie AL0510

I codici colori solidi della struttura di serie di AL hanno riparato l'alto Q valore dell'induttore 0410 3.3uH 10% 1KHZ per il giocattolo 8

I codici colori solidi della struttura di serie di AL hanno riparato l'alto Q valore dell'induttore 0410 3.3uH 10% 1KHZ per il giocattolo 9

Serie AL0512

I codici colori solidi della struttura di serie di AL hanno riparato l'alto Q valore dell'induttore 0410 3.3uH 10% 1KHZ per il giocattolo 10

I codici colori solidi della struttura di serie di AL hanno riparato l'alto Q valore dell'induttore 0410 3.3uH 10% 1KHZ per il giocattolo 11

Nota: i dati di questo documento forniscono solo i prodotti principali, quindi se si desidera ordinare o saperne di più sulle informazioni relative al prodotto, si prega
contattaci per le informazioni più recenti e complete sul prodotto
