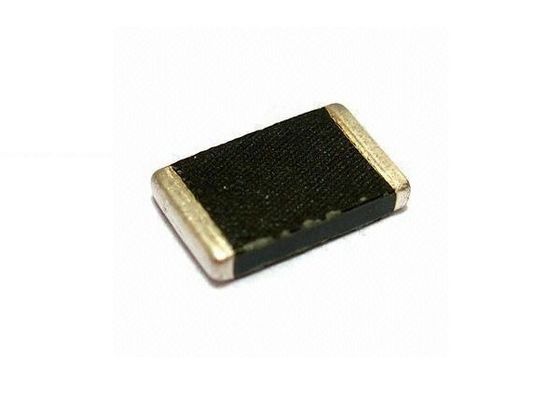

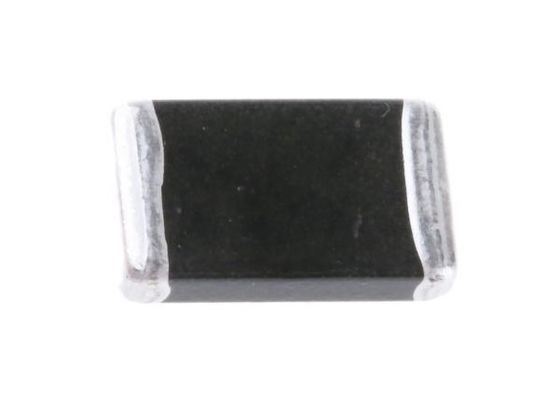

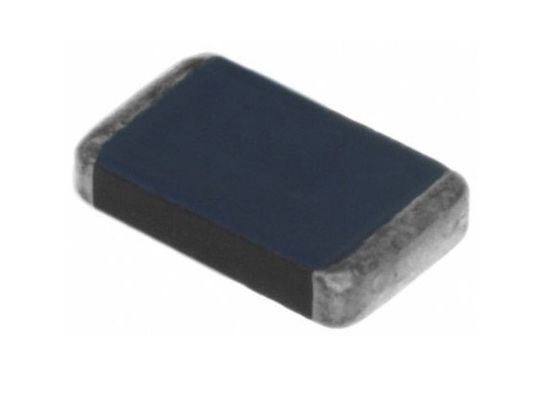

SMT Suppressori transitori Varistor di ossido metallico a chip MVR3220-471G 35pF 450A Clamping 775V Varistor 470V 3220 (8552M) Cassa
Descrizione
La serie Aolittel MVR offre al progettista una soluzione di montaggio superficiale con tensioni nominali e energie transitorie più elevate rispetto ai tipici varistori multilivello (MLV).Pensate a questa serie come MOV montabili in superficieQuesta serie, basata sulla nostra formulazione di ossido di zinco collaudata, funziona da -55°C a 125°C. Inoltre, le superfici superiore e inferiore del chip sono protette da un rivestimento di vetro.
Valore di tensione nominale e di energia transitorio superiore a quello dei tipici varistori in ceramica a più strati
Formulazione comprovata di ossido di zinco
Superfici superiori e inferiori rivestite di vetro
Sostituzione del MOV radiale
Dimensioni (mm): 8,5x5x2
Applicazione
• Sostituzione di MOV (radial)
• Suppressione della tensione transitorio in linea
• Contatori elettrici
• attrezzature industriali
• Principali imprese pubbliche
• Telecomunicazioni
• Elettronica di consumo
Dimensione ((mm)
Prestazioni elettriche
Parte
Numero |
Lavorare
|
Disaggregazione
|
Clamping
|
Corrente di picco
|
||||||||
Voltaggio
|
Voltaggio
|
Voltaggio
|
||||||||||
Climatizzazione
|
DC
|
@ 1mA DC
|
8/20uS
|
8/20uS ((A) Ip ((MAX)
|
||||||||
VAC
|
VDC
|
VB
|
VC
|
0603
|
0805
|
1206
|
1210
|
1812
|
2220
|
3220
|
||
MVR3220-3R0G
|
1.4
|
2
|
3
|
2.4 ¢3.6
|
9
|
20
|
|
|
|
|
|
|
MVR3220-5R0G
|
2.4
|
3.3
|
5
|
4.0 ¥6.0
|
12
|
20
|
60
|
80
|
|
|
|
|
MVR3220-8R0G
|
4
|
5.5
|
8
|
7.0 ¢10.5
|
14
|
20
|
60
|
80
|
250
|
400
|
|
|
MVR3220-120G
|
7
|
9
|
12
|
10 ¢14
|
24
|
20
|
60
|
80
|
250
|
400
|
800
|
|
MVR3220-180G
|
11
|
14
|
18
|
15.5 ¢21
|
30
|
20
|
80
|
100
|
250
|
400
|
800
|
500
|
MVR3220-240G
|
14
|
18
|
24
|
22-27
|
38
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR3220-270G
|
17
|
22
|
27
|
24 ¢ 30
|
42
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR3220-330G
|
20
|
26
|
33
|
29 ¢ 36
|
54
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR3220-390G
|
24
|
30
|
39
|
35 ¢ 42
|
65
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR3220-470G
|
28
|
36
|
47
|
42 ¢ 52
|
77
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR3220-560G
|
35
|
45
|
56
|
50 ¢62
|
90
|
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR3220-680G
|
40
|
56
|
68
|
60 ¢ 75
|
110
|
|
|
100
|
250
|
500
|
1200
|
500
|
MVR3220-820G
|
50
|
65
|
82
|
73 ¢ 91
|
135
|
|
|
80
|
200
|
300
|
800
|
500
|
MVR3220-101G
|
60
|
85
|
100
|
90 ‰ 110
|
165
|
|
|
80
|
200
|
300
|
800
|
500
|
MVR3220-121G
|
75
|
100
|
120
|
108 ¢132
|
200
|
|
|
|
200
|
300
|
500
|
500
|
MVR3220-151G
|
95
|
125
|
150
|
135 ¢ 165
|
250
|
|
|
|
|
300
|
500
|
500
|
MVR3220-181G
|
115
|
150
|
180
|
162 ¢198
|
300
|
|
|
|
|
|
500
|
500
|
MVR3220-201G
|
130
|
170
|
205
|
184 ¢ 226
|
340
|
|
|
|
|
|
|
500
|
MVR3220-221G
|
140
|
180
|
220
|
198242
|
360
|
|
|
|
|
|
|
500
|
MVR3220-241G
|
150
|
200
|
240
|
216 ¢ 264
|
395
|
|
|
|
|
|
|
500
|
MVR3220-271G
|
175
|
225
|
270
|
243 ¢ 297
|
455
|
|
|
|
|
|
|
500
|
MVR3220-361G
|
230
|
300
|
360
|
324 ¢ 396
|
595
|
|
|
|
|
|
|
500
|
MVR3220-391G
|
250
|
320
|
390
|
351 ¢ 429
|
650
|
|
|
|
|
|
|
500
|
MVR3220-431G
|
275
|
350
|
430
|
387 ¢ 473
|
710
|
|
|
|
|
|
|
400
|
MVR3220-471G
|
300
|
385
|
470
|
423 ¢ 517
|
775
|
|
|
|
|
|
|
400
|
Altri dati
1.1 Unità di valore del simbolo dei dati tecnici | ||||
Tensione continua di CA massima ammissibile*1 | V.RMS | 300.0 | V. | |
Tensione continua continua massima ammissibile | V.DC | 385.0 | V. | |
Tensione del varistore Misurata*2 | V.B | 470 ((423-517) | V. | |
Valore di capacità tipica misurato*3 | C | 35 | pF | |
Tolleranza del valore tipico di capacità | ± 30 | % | ||
Tensione massima di fissaggio misurata*4 | V.C | 775 | V. | |
Corrente transitoria a impulso singolo di picco nominale a *5 | Io...P | 450 | A | |
1.2 Dati di riferimento | ||||
Assorbimento energetico massimo 10/1000μs | E | 18.0 | J | |
Tempo di risposta | Taumento | < 2 | ns | |
Corrente di fuga a VDC(allo stato iniziale) | Io...L | < 50 | μΑ | |
Corrente di fuga a VDC(Dopo prova di affidabilità) | Io...LA | < 100 | μΑ | |
Temperatura ambiente di esercizio | -40~+125 | °C | ||
Temperatura di conservazione | -40~+125 | °C | ||
Profil della temperatura di riflusso (raccomandato) | 260 | °C | ||
1.3 Altri dati | ||||
Corpo | ZnO | |||
Terminazione | Ag/Ni/Sn | |||
Imballaggio | Fabbricazione in vrazza/nastro | |||
Conforme alla norma | IEC 61000-4-5 | |||
Nota: | ||||
*1 tensione AC a 50~60Hz | ||||
*2 tensione del varistor | Misurato a 1mA DC | |||
*3 Capacità | Misurata a f=1MHz,Vrms=0,5V | |||
*4 Tensione massima di fissaggio | Misurato a 10A per 8/20μs Pulso | |||
*5 Corrente transitorica a impulso singolo di picco nominale | Misurato con 8/20μs Pulso |
