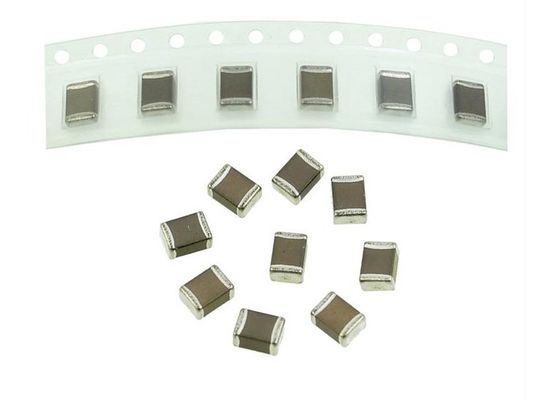

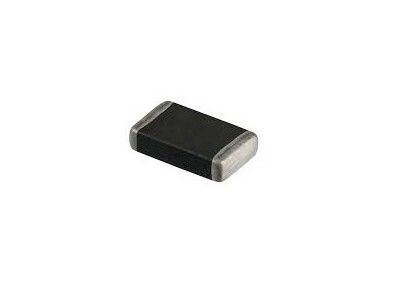

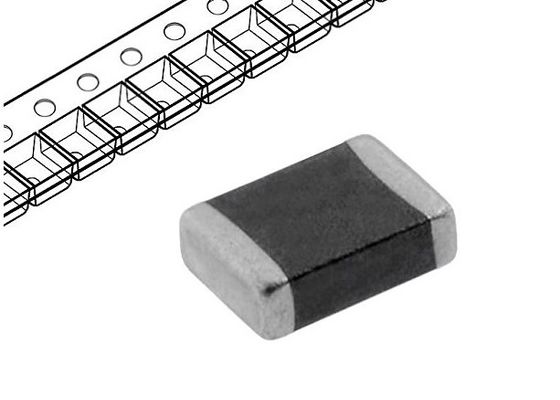

Supporto di superficie metrico dei varistori del chip di bassa tensione SMD 1812 MVR1812-390H 39V 800A 2500pF 3.1J 4532 a più strati
Descrizione
La serie della MVR di varistori di bassa tensione è destinata per proteggere i dispositivi sensibili di elettronica dagli impulsi ad alta tensione nella regione di bassa tensione. Offrono l'assorbimento di energia transitorio eccellente dovuto distribuzione di volume di energia e la dissipazione di potere migliori. I varistori di bassa tensione coprono l'ampia gamma di tensione di funzionamento di CC da 3V a 170V. La serie della MVR spetta la stessa eccezione fatta per le più alte temperature di funzionamento a 150ºC. I varistori della MVR si applicano tipicamente per proteggere le componenti al livello del circuito.
Caratteristiche
* dimensioni disponibili: 0603, 0805, 1206, 1210, 1812 e 2220
* termini della barriera del nichel
* gamma di tensione di funzionamento di CA da 2 VRMS a 130 VRMS
* gamma di tensione di funzionamento di CC da 3 VCC a 170 VCC
* nessun rivestimento di plastica per una migliore valutazione di infiammabilità
* inerentemente bidirezionale
* gamma di temperatura di funzionamento da -55°C a +125°C
* soddisfacente rispetto a AEC-Q200 (grado 1)
Applicazione
• Protezione a bordo di tensione IC sensibile e dei transistor
• Rilevazione del monossido di carbonio e del fuoco
• Sensori e dispositivi di sorveglianza
• Temporizzatori
• Strumentazione automatica e pesante dell'attrezzatura
• Protezione di ESD per le componenti sensibili al metodo 3015,7 di IEC 1000-4-2, di MIL-STD 883C e ad altre specifiche di industria
• Soppressione della commutazione induttiva o dell'altro minimo agli eventi transitori medi al livello del circuito • Assicura la protezione transitoria a bordo di tensione dei CI e dei transistor
• Sostituisca il più grande supporto di superficie le TV Zeners in molte applicazioni
• Usato per contribuire a raggiungere conformità elettromagnetica dei prodotti finiti
• 6 dimensioni di modello 0603 disponibili, 0805, 1206, 1210, 1812 e 2220
Dimensione (millimetri)
Tipo | Lunghezza (L) | Larghezza (W) | Alto (H) | Termine (L1) |
1812 | 4.50±0.40 | 3.20±0.30 | 2,50 (massimo) | 0.75±0.25 |
Parametri elettrici
Parte
Numero |
Lavoro
|
Ripartizione
|
Pressione
|
Picco di corrente
|
||||||||
Tensione
|
Tensione
|
Tensione
|
||||||||||
CA
|
CC
|
@ CC 1mA
|
8/20uS
|
8/20uS (A) IP (max) |
||||||||
VCA
|
VCC
|
VB
|
VC
|
0603
|
0805
|
1206
|
1210
|
1812
|
2220
|
3220
|
||
MVR1812-3R0G
|
1,4
|
2
|
3
|
2.4~3.6
|
9
|
20
|
|
|
|
|
|
|
MVR1812-5R0G
|
2,4
|
3,3
|
5
|
4.0~6.0
|
12
|
20
|
60
|
80
|
|
|
|
|
MVR1812-8R0G
|
4
|
5,5
|
8
|
7.0~10.5
|
14
|
20
|
60
|
80
|
250
|
400
|
|
|
MVR1812-120G
|
7
|
9
|
12
|
10~14
|
24
|
20
|
60
|
80
|
250
|
400
|
800
|
|
MVR1812-180G
|
11
|
14
|
18
|
15.5~21
|
30
|
20
|
80
|
100
|
250
|
400
|
800
|
500
|
MVR1812-240G
|
14
|
18
|
24
|
22-27
|
38
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1812-270G
|
17
|
22
|
27
|
24~30
|
42
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1812-330G
|
20
|
26
|
33
|
29~36
|
54
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1812-390G
|
24
|
30
|
39
|
35~42
|
65
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1812-470G
|
28
|
36
|
47
|
42~52
|
77
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1812-560G
|
35
|
45
|
56
|
50~62
|
90
|
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1812-680G
|
40
|
56
|
68
|
60~75
|
110
|
|
|
100
|
250
|
500
|
1200
|
500
|
MVR1812-820G |
50
|
65
|
82
|
73~91
|
135
|
|
|
80
|
200
|
300
|
800
|
500
|
MVR1812-101G
|
60
|
85
|
100
|
90~110
|
165
|
|
|
80
|
200
|
300
|
800
|
500
|
MVR1812-121G
|
75
|
100
|
120
|
108~132
|
200
|
|
|
|
200
|
300
|
500
|
500
|
MVR1812-151G
|
95
|
125
|
150
|
135~165
|
250
|
|
|
|
|
300
|
500
|
500
|
MVR1812-181G
|
115
|
150
|
180
|
162~198
|
300
|
|
|
|
|
|
500
|
500
|
MVR1812-201G
|
130
|
170
|
205
|
184~226
|
340
|
|
|
|
|
|
|
500
|
MVR1812-221G
|
140
|
180
|
220
|
198~242
|
360
|
|
|
|
|
|
|
500
|
MVR1812-241G
|
150
|
200
|
240
|
216~264
|
395
|
|
|
|
|
|
|
500
|
MVR1812-271G
|
175
|
225
|
270
|
243~297
|
455
|
|
|
|
|
|
|
500
|
MVR1812-361G
|
230
|
300
|
360
|
324~396
|
595
|
|
|
|
|
|
|
500
|
MVR1812-391G
|
250
|
320
|
390
|
351~429
|
650
|
|
|
|
|
|
|
500
|
MVR1812-431G
|
275
|
350
|
430
|
387~473
|
710
|
|
|
|
|
|
|
400
|
MVR1812-471G
|
300
|
385
|
470
|
423~517
|
775
|
|
|
|
|
|
|
400
|
Prova di affidabilità ambientale
Caratteristico | Metodo di prova e descrizione | |||
Stoccaggio ad alta temperatura | L'esemplare sarà sottoposto a 125℃ per 1000 ore in un bagno termostatico senza carico e poi sarà immagazzinato alla temperatura ambiente e nell'umidità per 1 - 2 ore. Il cambiamento di tensione del varistore sarà all'interno di 10%. | |||
Ciclo di temperatura | Il ciclo della temperatura della temperatura specificata sarà ripetuto cinque volte e poi sarà immagazzinato alla temperatura ambiente ed all'umidità per un'due ore. Il cambiamento di tensione del varistore sarà all'interno di 10%and che il danno meccanico sarà esaminato. | Punto | Temperatura | Periodo |
1 | -40±3℃ | 30min±3 | ||
2 | Temperatura ambiente | 1~2hours | ||
3 | 125±2℃ | 30min±3 | ||
4 | Temperatura ambiente | 1~2hours | ||
Carico ad alta temperatura | Dopo continuamente l'applicazione la tensione massima permessa a 85℃ per 1000hours, l'esemplare sarà immagazzinato alla temperatura ambiente e l'umidità per una o le ore, il cambiamento di tensione del varistore sarà all'interno di 10%. | |||
Carico termico umido Carico di umidità |
L'esemplare dovrebbe essere sottoposto a 40℃, a 90 all'ambiente 95%RH ed alla tensione massima permessa fatta domanda per 1000 ore, quindi memorizzata alla temperatura ambiente ed all'umidità per una o due ora. Il cambiamento di tensione del varistore sarà all'interno di 10%. | |||
Stoccaggio di bassa temperatura | L'esemplare dovrebbe essere sottoposto a -40℃, senza carico per 1000 ore e poi essere immagazzinato alla temperatura ambiente per un'due ore. Il cambiamento di tensione del varistore sarà all'interno di 10%. |
