Soppressori transitori ceramici ad alta tensione di tensione dell'alto impulso 3225 varistori a più strati MVR1210-431G 1210 431V del chip di MLV
Descrizione

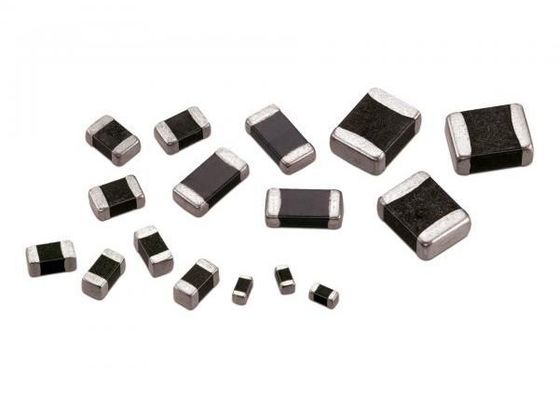

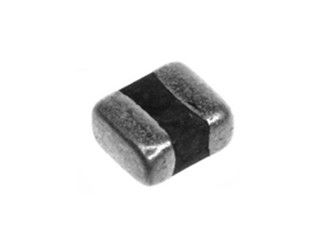

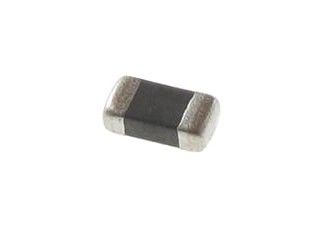

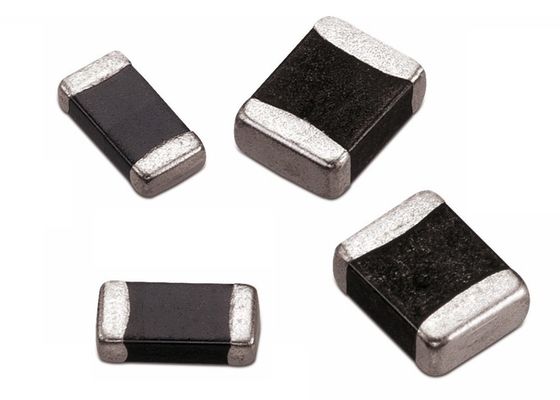

I varistori a più strati del chip (MLV) sono soppressori transitori (TVS) di tensione che hanno fabbricato dal ductingceramics del semicon dalle tecnologie a più strati altamente avanzate di formazione, che possono offrire la protezione irregolare, l'assorbimento di energia transitorio eccellente e la dissipazione di calore interna. I dispositivi sono forma senza piombo del chip, eliminante l'induttanza del cavo e garantente una velocità più veloce di tempo di reazione di di meno che 0.5ns, che rende la m. abbastanza veloce per assicurare la protezione affidabile contro l'impulso di ESD ed altri eventi transitori specifici. Questi dispositivi transitori di soppressione sono orme significativamente più piccole e profili più bassi che i diodi Zener tradizionali o MOVs radiale.
Dimensioni | Applicazione | Standard | Livello energetico |
1206, 1210, 1812, 2220, 3220 | Automobilistico | AEC-Q200 | Scarico del carico: 1,5 - 50 J (10 volte) |
1206, 1210, 1812, 2220 | Controllo industriale | IEC61000-4-5 | Punta di corrente: 3000A (8/20 dei µs) |
1210, 1812, 2220, 3220 | Illuminazione & alimentazioni elettriche | IEC61000-4-5 | Tensione di ripartizione: 470V/impulso: 800A |
Dimensione (millimetro)
Tipo | Lunghezza (L) | Larghezza (W) | Alto (H) | Termine (L1) |
1210 | 3.20±0.20 | 2.50±0.20 | 1,40 (massimo) | 0.40±0.20 |
Prestazioni elettriche
Parte
Numero |
Lavoro
|
Ripartizione
|
Pressione
|
Picco di corrente
|
||||||||
Tensione
|
Tensione
|
Tensione
|
||||||||||
CA
|
CC
|
@ CC 1mA
|
8/20uS
|
8/20uS (A) IP (max)
|
||||||||
VCA
|
VCC
|
VB
|
VC
|
0603
|
0805
|
1206
|
1210
|
1812
|
2220
|
3220
|
||
MVR1210-3R0G
|
1,4
|
2
|
3
|
2.4~3.6
|
9
|
20
|
|
|
|
|
|
|
MVR1210-5R0G
|
2,4
|
3,3
|
5
|
4.0~6.0
|
12
|
20
|
60
|
80
|
|
|
|
|
MVR1210-8R0G
|
4
|
5,5
|
8
|
7.0~10.5
|
14
|
20
|
60
|
80
|
250
|
400
|
|
|
MVR1210-120G
|
7
|
9
|
12
|
10~14
|
24
|
20
|
60
|
80
|
250
|
400
|
800
|
|
MVR1210-180G
|
11
|
14
|
18
|
15.5~21
|
30
|
20
|
80
|
100
|
250
|
400
|
800
|
500
|
MVR1210-240G
|
14
|
18
|
24
|
22-27
|
38
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1210-270G
|
17
|
22
|
27
|
24~30
|
42
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1210-330G
|
20
|
26
|
33
|
29~36
|
54
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1210-390G
|
24
|
30
|
39
|
35~42
|
65
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1210-470G
|
28
|
36
|
47
|
42~52
|
77
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1210-560G
|
35
|
45
|
56
|
50~62
|
90
|
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1210-680G
|
40
|
56
|
68
|
60~75
|
110
|
|
|
100
|
250
|
500
|
1200
|
500
|
MVR1210-820G
|
50
|
65
|
82
|
73~91
|
135
|
|
|
80
|
200
|
300
|
800
|
500
|
MVR1210-101G
|
60
|
85
|
100
|
90~110
|
165
|
|
|
80
|
200
|
300
|
800
|
500
|
MVR1210-121G
|
75
|
100
|
120
|
108~132
|
200
|
|
|
|
200
|
300
|
500
|
500
|
MVR1210-151G
|
95
|
125
|
150
|
135~165
|
250
|
|
|
|
|
300
|
500
|
500
|
MVR1210-181G
|
115
|
150
|
180
|
162~198
|
300
|
|
|
|
|
|
500
|
500
|
MVR1210-201G
|
130
|
170
|
205
|
184~226
|
340
|
|
|
|
|
|
|
500
|
MVR1210-221G
|
140
|
180
|
220
|
198~242
|
360
|
|
|
|
|
|
|
500
|
MVR1210-241G
|
150
|
200
|
240
|
216~264
|
395
|
|
|
|
|
|
|
500
|
MVR1210-271G
|
175
|
225
|
270
|
243~297
|
455
|
|
|
|
|
|
|
500
|
MVR1210-361G
|
230
|
300
|
360
|
324~396
|
595
|
|
|
|
|
|
|
500
|
MVR1210-391G
|
250
|
320
|
390
|
351~429
|
650
|
|
|
|
|
|
|
500
|
MVR1210-431G
|
275
|
350
|
430
|
387~473
|
710
|
|
|
|
|
|
|
400
|
MVR1210-471G
|
300
|
385
|
470
|
423~517
|
775
|
|
|
|
|
|
|
400
|
Caratteristiche & benefici
• Gamma completa da 0402 a 3220 serie
• Pressione bidirezionale, alta energia
• Adatto a protezione di ESD
• Progettazione bassa di capacità (2.5pf) per la trasmissione dei dati veloce
• Progettazione del tipo di matrice
• Corrente molto bassa di perdita
• Buon solderability
• Fattore forma di superficie del supporto
• Temperatura ambiente di funzionamento di:
• Breve tempo di reazione
• Gradi AEC-Q200 disponibili
• Tensione di funzionamento (fino a 300VAC/385VDC)
• Orma compatta
• Capacità di resistenza dell'impulso ad alta tensione e corrente
• Tensione di pressione bassa
• Corrente bassa di perdita
Applicazioni
• Elettronica automobilistica
• Infrastruttura di telecomunicazioni
• Porti & regolatori dell'ingresso/uscita
• Zavorra di illuminazione del LED
• Strumenti medici
• Protezione industriale & commerciale della centrale elettrica
• Protezione di ESD • Scarico del carico e protezione di inizio di salto
• Protezione dell'onda di tensione
• Attrezzatura industriale
• Alimentazioni elettriche
• Stazioni base
Lista di controllo del prodotto
• Che cosa è la tensione di funzionamento del sistema da proteggere?
• Che cosa è la tensione transitoria massima a che il sistema protetto può resistere?
• Che sovratensioni può il sistema essere esposto? Forma di Wave? Ampiezza? Durata? È l'impulso ripetibile oppure no? Quanto potere sarebbe dissipato?
• Che cosa sono le condizioni di funzionamento della vostra applicazione? Avete una specificazione disponibile?
• L'applicazione ha vincoli di dimensione? In caso affermativo, che cosa sono essi?
Informazioni per il progettista
Nel selezionare le TV per la progettazione all'interno del circuito, un certo parametro caratteristico dovrebbe essere considerato con attenzione per riempire lo stato del circuito. La seguente linea guida è raccomandata.
1. L'impulso che tratta l'abilità delle TV selezionate dovrebbe soddisfare l'esigenza di dissipazione della punta di corrente transitoria prevista del circuito protetto.
2. La tensione di pressione delle TV selezionate dovrebbe essere di meno che il massimo conceduto la tensione di funzionamento del circuito protetto.
3. Nella situazione ad alta velocità della trasmissione dei dati. la capacità delle TV selezionate dovrebbe essere considerata.
4. Le richieste speciali della capacità delle TV quale la prevenzione di ESD sono disponibili, prego contattano con noi.
5. Mentre sceglie le TV, la tensione di funzionamento delle TV dovrebbe essere superiore o uguale alla tensione di funzionamento normale del circuito.
6. Principio di protezione: Quando l'aumento di tensione sopra la soglia del varistore, il soppressore disegna una corrente rapidamente aumentante. La sovratensione è attenuata considerevolmente.
