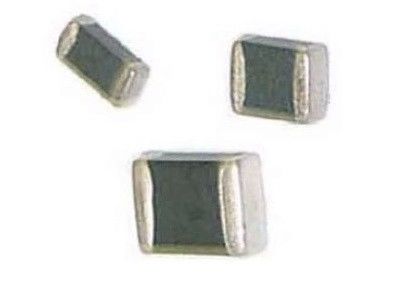

SMD 0402 Chip di protezione contro le sovratensioni normali MOV Varistor di ossido metallico a più strati 14V 10A 1005 Suppressori di tensione transitori
Applicazioni
Protezione contro sovratensioni e tensioni transitorie:
• Protezione delle linee dati e delle porte I/O
• Protezione contro i transitori della DSE
• Protezione integrata degli IC e dei transistor
• Protezione modem
• Protezione LCD
• Protezione ESD nei telefoni cellulari e negli accessori
• Protezione ESD nelle applicazioni del bus dati
• Protezione ESD nell'elettronica di controllo, nell'illuminazione/LED e nei dispositivi medici
• Protezione contro le sovratensioni nei contatori intelligenti e nelle apparecchiature di misura
• Aumentare la protezione dei sistemi di sicurezza
Caratteristiche
Protezione ESD affidabile fino a 8 kV di contatto
scarica e scarica d'aria da 15 kV secondo la IEC
61000-4-2, livello 4
Correnti di sovraccarico fino a 1200 A
Protezione bidirezionale
Stabilità a lungo termine dell'ESD
Compatibile con la RoHS, privo di piombo
Modelli di simulazione PSpice disponibili
Progettazione della tecnologia multilivello
Indice di infiammabilità superiore a UL 94 V-0
Parametri elettrici
P/N | Tensione di funzionamento | Voltaggio del varistor | Voltaggio di fissaggio | Corrente di picco | Energia massima | ||
Vac | Vdc | V1mA(V) | Vc(V) | Ip ((A) | Et(J) | ||
Un minuto. | - Max, ti prego. | 8/20 μs 1A | 8/20 μs | 10/1000μs | |||
SMD0402G3R3NXT | 2.5 | 3.3 | 4 | 6 | 10 | 10 | 0.02 |
SMD0402G5R0NXT | 3.5 | 5 | 6 | 9 | 14 | 10 | 0.02 |
SMD0402G5R6NXT | 4 | 5.6 | 6.7 | 10.1 | 15.5 | 10 | 0.02 |
SMD0402G8R0NXT | 5.7 | 8 | 9.6 | 14.4 | 21.5 | 10 | 0.05 |
SMD0402G9R0NXT | 6 | 9 | 10.8 | 16.2 | 25 | 10 | 0.05 |
SMD0402G110NXT | 8 | 11 | 13.2 | 16.5 | 30 | 10 | 0.05 |
SMD0402G120NXT | 9 | 12 | 14.4 | 18 | 32 | 10 | 0.05 |
SMD0402G140NXT | 10 | 14 | 16.8 | 21 | 40 | 10 | 0.05 |
SMD0405G180NXT | 14 | 18 | 21.6 | 27 | 54 | 10 | 0.05 |
SMD0405G220NXT | 17 | 22 | 26.4 | 33 | 62 | 10 | 0.05 |
SMD0402G260NXT | 20 | 26 | 31.2 | 39 | 72 | 10 | 0.05 |
SMD0402G300NXT | 25 | 30 | 36 | 45 | 85 | 10 | 0.05 |
SMD0402G380NXT | 30 | 38 | 45.6 | 57 | 101 | 10 | 0.05 |
Dimensioni disponibili
VIA | Metrica |
0201 | 0603 |
0402 | 1005 |
0603 | 1608 |
0805 | 2012 |
1206 | 3216 |
1210 | 3225 |
1812 | 4532 |
2220 | 5750 |
Dimensione (mm)
Modello | Dimensione ((mm) | ||||
MM | Metrica | L | W | T | M |
402 | 1005 | 1.0 ± 0.10 | 0.5 ± 0.10 | 0.5 ± 0.20 | 0.30+0.2/-0.1 |
603 | 1608 | 1.6 ± 0.15 | 00,8 ± 0.10 | 00,8 ± 0.20 | 0.30+0.2/-0.1 |
805 | 2012 | 2.0 ± 0.20 | 1.25 ± 0.15 | 00,8 ± 0.20 | 0.30+0.2/-0.1 |
1206 | 3216 | 3.2 ± 0.20 | 1.6 ± 0.15 | 1.2 ± 0.20 | 0.40 + 0.2/-0.2 |
1210 | 3225 | 3.2 ± 0.20 | 2.5 ± 0.20 | 1.2 ± 0.20 | 0.40 + 0.2/-0.1 |
1812 | 4532 | 4.5 ± 0.20 | 3.20 ± 0.20 | 1.3 ± 0.20 | 0.50+0.2/-0.1 |
2220 | 5650 | 5.7 ± 0.20 | 5.00 ± 0.20 | 1.5 ± 0.20 | 0.80+0.2/-0.1 |
3220 | 08CL | 8.0 ± 0.20 | 5.00 ± 0.20 | 2.0 ± 0.20 | 0.80+0.2/-0.1 |
3225 | 08CL | 8.0 ± 0.30 | 6.30 ± 0.30 | 2.0 ± 0.20 | 0.70+0.2/-0.1 |
4032 | 10 CL | 10.0 ± 0.20 | 8.00 ± 0.20 | 2.0 ± 0.20 | 0.80+0.2/-0.1 |
4840 | 12CL | 12.0 ± 0.20 | 10.00 ± 0.20 | 2.5 ± 0.20 | 0.80+0.2/-0.1 |
Caratteristiche V/I e curve di devaluazione
Le curve V/I e derating sono allegate alla scheda dati.
Le curve sono ordinate per VRMS e poi per dimensione della casella, che è inclusa nella designazione del tipo.
