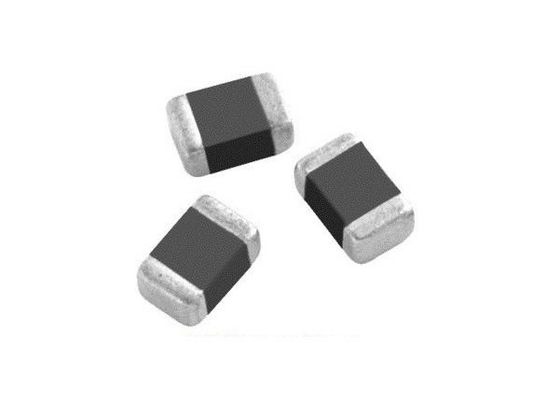

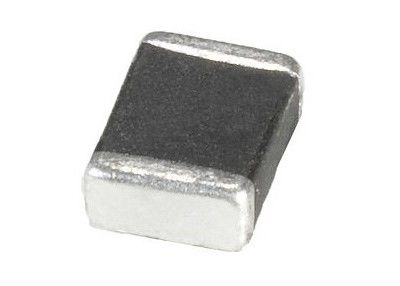

Varistore del film sottile SMD 0805 MVR0805-431G 2012 275VAC SMT per sovratensione ed elettricità statica
CARATTERISTICHE
• Nessuna polarità, dovuto le caratteristiche simmetriche di corrente-tensione.
• Equivalente al tipo comune diodo Zener dell'anodo.
• Capacità elettrostatica eccellente di assorbimento.
• La risposta è come buona o migliore del diodo Zener.
• Tiene l'assorbimento afterelectrostatic simmetrico di caratteristiche di corrente-tensione anche.
• Ha adottato la struttura interna della laminazione degli elettrodi. La vasta gamma delle tensioni del varistore è disponibile in serie (6,8 a 470V).
• Gli oggetti bassi di capacità sono disponibili in serie (1.1pF).
• Il il più piccolo 0402- del mondo, 0603-, 1005-, 1608-, 2012 tipi del chip è disponibile in serie.
• Affidabilità eccellente del supporto. Buon per la saldatura senza Pb.
• (Ni/Sn) placcatura elettrolitica adottata.
• Buona resistenza al calore raggiunta della lega per saldatura e di solderability.
• Può sostituire una combinazione del condensatore + del diodo Zener.
• Orma riduttrice e costo di montaggio totale.
Prestazioni elettriche
1,1 unità tecnica di valore di simbolo di dati | ||||
CA continuo massimo permesso voltage*1 | VRMS | 4,0 | V | |
Tensione di CC continua massima permessa | VCC | 5,5 | V | |
Tensione Measured*2 del varistore | VB | 7.2-9.0 | V | |
Valore tipico measured*3 di capacità | C | 850 | PF | |
Tolleranza tipica di valore di capacità | ±40 | % | ||
Massimo che preme tensione measured*4 | VC | 16 | V | |
Corrente transitoria di singolo impulso di punta stimato a *5 | I P | 60 | A | |
1,2 dati di riferimento | ||||
Assorbimento di energia massimo 10/1000µs | E | 0,2 | J | |
Tempo di reazione | Aumento di T | <2> | NS | |
Corrente di perdita aCCdi V (allo stato iniziale) | IL | <50> | µΑ | |
Corrente di perdita aCCdi V (dopo la prova di affidabilità) | ILA | <100> | µΑ | |
Temperatura ambiente di funzionamento | -40~+125 | ℃ | ||
Temperatura di stoccaggio | -40~+125 | ℃ | ||
Profilo termico di riflusso (raccomandi) | 260 | ℃ | ||
1,3 altri dati | ||||
Corpo | ZnO | |||
Termine di conclusione | Ag/Ni/Sn | |||
Imballaggio | Massa/nastro | |||
Risponde alla norma | IEC61000-4-5 | |||
Note: | ||||
Tensione CA *1 a 50~60Hz | ||||
Tensione del varistore *2 | Misurato a CC 1mA | |||
Capacità *3 | Misurato a f=1MHz, Vrms=0.5V | |||
Tensione di pressione massima *4 | Misurato a 2A dall'impulso 8/20µs | |||
Corrente transitoria di singolo impulso di punta stimato *5 | Misurato dall'impulso 8/20µs |
APPLICAZIONI
• Assorbimento elettrostatico
• Assorbimento di rumore di impulso
ESEMPI DI APPLICAZIONE
Genere di consumo | Applicazione |
Telefono cellulare Videocamera di Digital Macchina fotografica digitale PDA Noti il PC DVD-ROM, CD-ROM Giocatore CD/MD/MP3 Macchina del gioco |
Terminale dati Pannello LCD Pannello di tocco Bottone e dispositivo di commutazione Terminale della batteria Terminale dell'ingresso/uscita del Audio-video Unità ricevitore/del microfono Unità di regolatore |
attrezzatura dell'In-automobile |
CAN-BUS ECU Connettore Pannello del condizionatore d'aria Audio dell'automobile Navigazione dell'automobile |
FORME E DIMENSIONI
Tipo | Lunghezza (L) | Larghezza (W) | Alto (H) | Termine (L1) |
2012(0805) | 2.0±0.20 | 1.20±0.20 | 0,8 (massimo) | 0.3±0.20 |
Numerazione della parte
Numero del pezzo | Lavoro | Ripartizione | Pressione | Picco di corrente | ||||
Tensione | Tensione | Tensione | ||||||
CA | CC | @ CC 1mA | 8/20uS | 8/20uS (A) IP (max) | ||||
VCA | VCC | VB | VC | 603 | 805 | 1206 | ||
MVR0805-3R0G | 1,4 | 2 | 3 | 2.4~3.6 | 9 | 20 | ||
MVR0805-5R0G | 2,4 | 3,3 | 5 | 4.0~6.0 | 12 | 20 | 60 | 80 |
MVR0805-8R0G | 4 | 5,5 | 8 | 7.0~10.5 | 14 | 20 | 60 | 80 |
MVR0805-120G | 7 | 9 | 12 | 10~14 | 24 | 20 | 60 | 80 |
MVR0805-180G | 11 | 14 | 18 | 15.5~21 | 30 | 20 | 80 | 100 |
MVR0805-240G | 14 | 18 | 24 | 22-27 | 38 | 20 | 80 | 100 |
MVR0805-270G | 17 | 22 | 27 | 24~30 | 42 | 20 | 80 | 100 |
MVR0805-330G | 20 | 26 | 33 | 29~36 | 54 | 20 | 80 | 100 |
MVR0805-390G | 24 | 30 | 39 | 35~42 | 65 | 20 | 80 | 100 |
MVR0805-470G | 28 | 36 | 47 | 42~52 | 77 | 20 | 80 | 100 |
MVR0805-560G | 35 | 45 | 56 | 50~62 | 90 | 80 | 100 | |
MVR0805-680G | 40 | 56 | 68 | 60~75 | 110 | 100 | ||
MVR0805-820G | 50 | 65 | 82 | 73~91 | 135 | 80 | ||
MVR0805-101G | 60 | 85 | 100 | 90~110 | 165 | 80 | ||
MVR0805-121G | 75 | 100 | 120 | 108~132 | 200 | |||
MVR0805-151G | 95 | 125 | 150 | 135~165 | 250 | |||
MVR0805-181G | 115 | 150 | 180 | 162~198 | 300 | |||
MVR0805-201G | 130 | 170 | 205 | 184~226 | 340 | |||
MVR0805-221G | 140 | 180 | 220 | 198~242 | 360 | |||
MVR0805-241G | 150 | 200 | 240 | 216~264 | 395 | |||
MVR0805-271G | 175 | 225 | 270 | 243~297 | 455 | |||
MVR0805-361G | 230 | 300 | 360 | 324~396 | 595 | |||
MVR0805-391G | 250 | 320 | 390 | 351~429 | 650 | |||
MVR0805-431G | 275 | 350 | 430 | 387~473 | 710 | |||
MVR0805-471G | 300 | 385 | 470 | 423~517 | 775 |
Forma di Wave dell'impulso
Norme IEC61000-4-5
LIVELLO DI SEVERITÀ | T1 | T2 |
1 | 8 noi | 20 noi |
2 | 10 noi | 1000 noi |
Quantità d'imballaggio della bobina
Tipo | A | B | C | D | E | W | W1 |
0402-1210 | 178.0±1.0 | 60.0±0.5 | 13.0±0.2 | 21.0±0.2 | 2.0±0.5 | 9.0±0.50 | 1.5±0.15 |
1812-3220 | 178.0±1.0 | 60.0±0.5 | 13.5±0.1 | 21.0±0.2 | 2.0±0.5 | 13.6±0.2 | 1.5±0.15 |
Tipo | 0402 | 0603 | 0805 | 1206 | 1210 | 1812 | 2220 | 3220 | ||
Quantità | Carta | 10000 | 4000 | 4000 | - | - | - | - | - | |
Plastica | - | - | - | 3000 | 3000 | 2000/3000 | 1000 | 800/1000 | 1000 |
