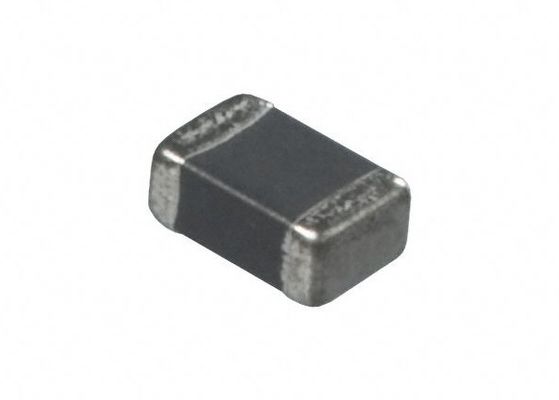

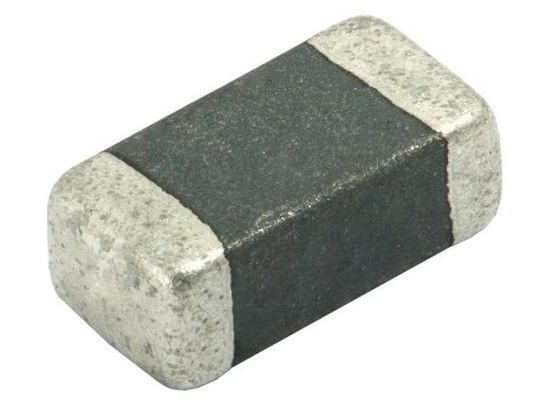

3216 varistore a più strati automobilistico del chip del limitatore di sovracorrente del film spesso SMD 1206 47V 40% per protezione del modem
Caratteristiche
• Varistori di SMD dell'ossido della lega per caratteri
• Ideale per le contromisure contro ESD (adeguatamente a IEC61000-4-2)
• Alto tipo massimo di energia
• Corrente bassa di perdita
• Alta resistenza alla sollecitazione da temperatura ciclica
• Adatto sia a flusso che a saldatura di riflusso
• I prodotti con i termini senza piombo soddisfanno le richieste di UE RoHS. Pb situato nel materiale di vetro, elettrodo
e l'elemento del varistore è esente per annesso 1, l'esenzione 5 della direttiva 2005/95/EC di UE
• AEC-Q200 qualificato
Valutazioni elettriche
Parte
Numero |
Lavoro
|
Ripartizione
|
Pressione
|
Picco di corrente
|
||||||||
Tensione
|
Tensione
|
Tensione
|
||||||||||
CA
|
CC
|
@ CC 1mA
|
8/20uS
|
8/20uS (A) IP (max)
|
||||||||
VCA
|
VCC
|
VB
|
VC
|
0603
|
0805
|
1206
|
1210
|
1812
|
2220
|
3220
|
||
MVR1206-3R0G
|
1,4
|
2
|
3
|
2.4~3.6
|
9
|
20
|
|
|
|
|
|
|
MVR1206-5R0G
|
2,4
|
3,3
|
5
|
4.0~6.0
|
12
|
20
|
60
|
80
|
|
|
|
|
MVR1206-8R0G
|
4
|
5,5
|
8
|
7.0~10.5
|
14
|
20
|
60
|
80
|
250
|
400
|
|
|
MVR1206-120G
|
7
|
9
|
12
|
10~14
|
24
|
20
|
60
|
80
|
250
|
400
|
800
|
|
MVR1206-180G
|
11
|
14
|
18
|
15.5~21
|
30
|
20
|
80
|
100
|
250
|
400
|
800
|
500
|
MVR1206-240G
|
14
|
18
|
24
|
22-27
|
38
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1206-270G
|
17
|
22
|
27
|
24~30
|
42
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1206-330G
|
20
|
26
|
33
|
29~36
|
54
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1206-390G
|
24
|
30
|
39
|
35~42
|
65
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1206-470G
|
28
|
36
|
47
|
42~52
|
77
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1206-560G
|
35
|
45
|
56
|
50~62
|
90
|
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1206-680G
|
40
|
56
|
68
|
60~75
|
110
|
|
|
100
|
250
|
500
|
1200
|
500
|
MVR1206-820G
|
50
|
65
|
82
|
73~91
|
135
|
|
|
80
|
200
|
300
|
800
|
500
|
MVR1206-101G
|
60
|
85
|
100
|
90~110
|
165
|
|
|
80
|
200
|
300
|
800
|
500
|
MVR1206-121G
|
75
|
100
|
120
|
108~132
|
200
|
|
|
|
200
|
300
|
500
|
500
|
MVR1206-151G
|
95
|
125
|
150
|
135~165
|
250
|
|
|
|
|
300
|
500
|
500
|
MVR1206-181G
|
115
|
150
|
180
|
162~198
|
300
|
|
|
|
|
|
500
|
500
|
MVR1206-201G
|
130
|
170
|
205
|
184~226
|
340
|
|
|
|
|
|
|
500
|
MVR1206-221G
|
140
|
180
|
220
|
198~242
|
360
|
|
|
|
|
|
|
500
|
MVR1206-241G
|
150
|
200
|
240
|
216~264
|
395
|
|
|
|
|
|
|
500
|
MVR1206-271G
|
175
|
225
|
270
|
243~297
|
455
|
|
|
|
|
|
|
500
|
MVR1206-361G
|
230
|
300
|
360
|
324~396
|
595
|
|
|
|
|
|
|
500
|
MVR1206-391G
|
250
|
320
|
390
|
351~429
|
650
|
|
|
|
|
|
|
500
|
MVR1206-431G
|
275
|
350
|
430
|
387~473
|
710
|
|
|
|
|
|
|
400
|
MVR1206-471G
|
300
|
385
|
470
|
423~517
|
775
|
|
|
|
|
|
|
400
|

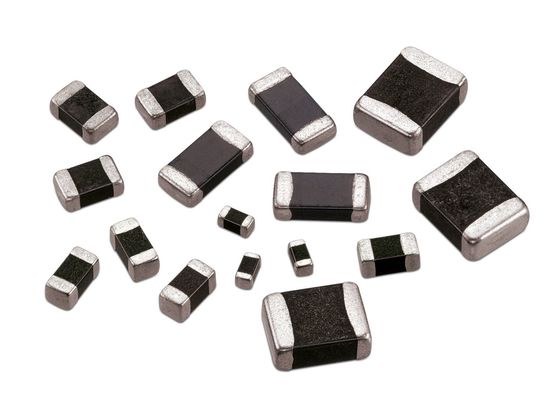

Dimensione (millimetri)
Modello | 1005(0402) | 1608(0603) | 2012(0805) | 3216(1206) | 3225(1210) | 4532(1812) | 5750(2220) | 8050(3220) |
Lunghezza (l) |
1.00±0.15 | 1.60±0.20 | 2.00±0.20 | 3.20±0.20 | 3.20±0.20 | 4.50±0.30 | 5.70±0.30 | 8.0±0.30 |
Larghezza (W) | 0.50±0.15 | 0.80±0.20 | 1.20±0.20 | 1.60±0.20 | 2.50±0.20 | 3.20±0.20 | 5.00±0.30 | 5.00±0.30 |
Alto (H) | 0.70max | 0.90max | 1.30max | 1.60max | 2.50max | 3.20max | 4.50max | 4.50max |
Prova di affidabilità ambientale
Caratteristico | Metodo di prova e descrizione | |||
Stoccaggio ad alta temperatura | L'esemplare sarà sottoposto a 125℃ per 1000 ore in un bagno termostatico senza carico e poi sarà immagazzinato alla temperatura ambiente e nell'umidità per 1 - 2 ore. Il cambiamento di tensione del varistore sarà all'interno di 10%. | |||
Ciclo di temperatura | Il ciclo della temperatura della temperatura specificata sarà ripetuto cinque volte e poi sarà immagazzinato alla temperatura ambiente ed all'umidità per un'due ore. Il cambiamento di tensione del varistore sarà all'interno di 10%and che il danno meccanico sarà esaminato. | Punto | Temperatura | Periodo |
1 | -40±3℃ | 30min±3 | ||
2 | Temperatura ambiente | 1~2hours | ||
3 | 125±2℃ | 30min±3 | ||
4 | Temperatura ambiente | 1~2hours | ||
Carico ad alta temperatura | Dopo continuamente l'applicazione la tensione massima permessa a 85℃ per 1000hours, l'esemplare sarà immagazzinato alla temperatura ambiente e l'umidità per una o le ore, il cambiamento di tensione del varistore sarà all'interno di 10%. | |||
Carico termico umido Carico di umidità |
L'esemplare dovrebbe essere sottoposto a 40℃, a 90 all'ambiente 95%RH ed alla tensione massima permessa fatta domanda per 1000 ore, quindi memorizzata alla temperatura ambiente ed all'umidità per una o due ora. Il cambiamento di tensione del varistore sarà all'interno di 10%. | |||
Stoccaggio di bassa temperatura | L'esemplare dovrebbe essere sottoposto a -40℃, senza carico per 1000 ore e poi essere immagazzinato alla temperatura ambiente per un'due ore. Il cambiamento di tensione del varistore sarà all'interno di 10%. |
Specificazione d'imballaggio
il nastro della copertura trasparente del nastro 1.Carrier dovrebbe essere saldato a caldo per portare i prodotti e la bobina dovrebbe essere usata per annaspare il nastro del trasportatore.
2 l'adesione del nastro termosaldato della copertura saranno ﹣ 40﹢20/15 grammi.
3 sia la testa che la parte terminale di legare saranno vuoti per la macchina del pacchetto della bobina e della automatico-raccolta di SMT. E un di nastro di carta normale sarà collegato nella testa di legare per la maniglia dell'operatore.
Tipo |
A0 ±0.10 |
B0 ±0.10 |
K0 ±0.10 |
T ±0.05 |
T2 ±0.05 |
D0 +0,10 |
D1 ±0.05 |
P1 ±0.10 |
P2 ±0.05 |
P0 ±0.05 |
W ±0.20 |
E ±0.10 |
F ±0.05 |
0402 | 1,08 | 1,88 | 1,04 | 0,22 | 0,87 | 1,50 | 1,00 | 4,00 | 2,00 | 4,00 | 8,00 | 1,75 | 3,50 |
0603 | 1,08 | 1,88 | 1,04 | 0,22 | 1,17 | 1,50 | 1,00 | 4,00 | 2,00 | 4,00 | 8,00 | 1,75 | 3,50 |
0805 | 1,42 | 2,30 | 1,04 | 0,22 | 1,26 | 1,50 | 1,00 | 4,00 | 2,00 | 4,00 | 8,00 | 1,75 | 3,50 |
1206 | 1,88 | 3,50 | 1,27 | 0,20 | 1,49 | 1,50 | 1,00 | 4,00 | 2,00 | 4,00 | 8,00 | 1,75 | 3,50 |
1210 | 2,18 | 3,46 | 1,45 | 0,22 | 1,77 | 1,50 | 1,00 | 4,00 | 2,00 | 4,00 | 8,00 | 1,75 | 3,50 |
1812 | 3,66 | 4,95 | 1,74 | 0,25 | 1,99 | 1,50 | 1,50 | 8,00 | 2,00 | 4,00 | 12,00 | 1,75 | 5,50 |
2220 | 5,10 | 5,97 | 2,80 | 0,25 | 3,05 | 1,50 | 1,50 | 8,00 | 2,00 | 4,00 | 12,00 | 1,75 | 5,50 |
3220 | 5,50 | 8,50 | 2,80 | 0,30 | 3,50 | 1,50 | 1,50 | 8,00 | 2,00 | 4,00 | 16,00 | 1,75 | 7,50 |
