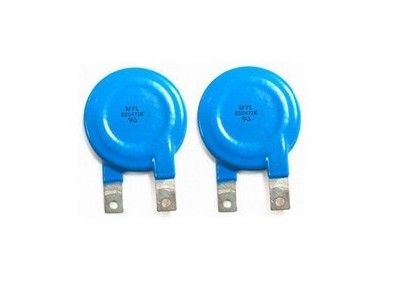

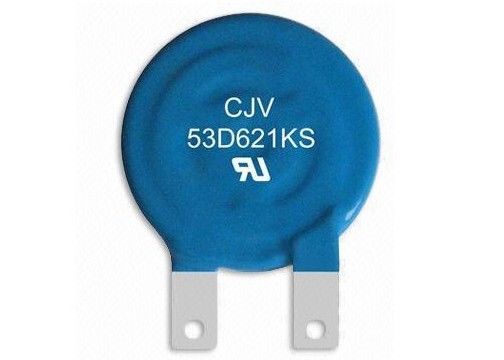

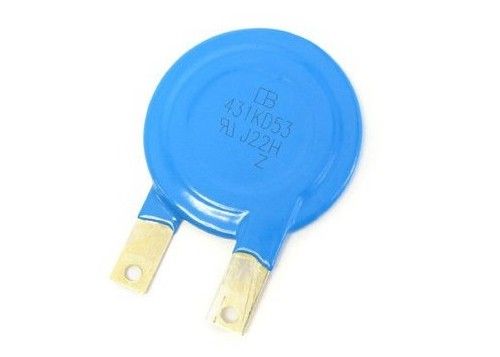

singolo blocchetto 53D271K 270V 10% 70KA dei MOVIMENTI del varistore del disco VDR di 2Pin 53mm per protezione contro le sovratensioni di UPS
Descrizione
I varistori consistono di un disco del materiale ceramico basso-b di ZnO con due cavi di rame del solido (tipi S20 soltanto) o il filo di acciaio placcato del rame. I cavi hanno una stagnatura elettrolitica opaca. Sono ricoperti di strato di epossidico senza alogeno colorato ocraceo, che assicura la protezione elettrica, meccanica e climatica. L'incapsulamento è resistente a tutti i solventi di pulizia conformemente all'IEC 60068-2-45.
I varistori al piombo radiali di serie 53D fornisce una soluzione ideale di circuitprotection per le applicazioni più basse di tensione di CC dalle valutazioni dell'impulso del offeringhigher che mai prima di disponibile in tali smalldiscs. La valutazione di punta massima della punta di corrente può raggiungere fino a 70KA (8/20 di impulso dei μs) per proteggere dagli impulsi dell'alto picco, l'interferenza di fulmine del includingindirect, passeggeri veloci anormali del transientsand di commutazione del sistema dall'alimentazione.
Caratteristiche
• varistore 53D (MOV), con l'epossiresina, picco di corrente 70kA.
• Il diametro e lo spessore è controlell efficacemente all'interno della scala di progettazione.
• Il picco di corrente è raggiunto il livello principale del mondo. Può permettersi 8/20us l'impulso, perforazione di Imax 40kA del picco di corrente 2 volte.
• Stabilità termica. Il membro termico di saldatura di taglio con 145 gradi, il tempo di taglio è niente di meno che 5 senconds nell'ambito della corrente 1A; il tempo di taglio è di 3-5 secondi nell'ambito della corrente 1.5A.
• Disco basso dell'ossido di zinco di elevata purezza di b
• Rivestimento a resina epossidica d'isolamento libero dell'alogeno
• Disco dell'ossido di zinco, rivestito a resina epossidica di HF
• Cavi diritti e cavi attorcigliati
• Cavi diritti con la flangia
Applicazione
Sovratensione e protezione transitoria di tensione
Dimensione (millimetri)
Spessore
53D201K | 11 |
53D221K | 11 |
53D241K | 11 |
53D271K | 11 |
53D301K | 12 |
53D331K | 12 |
53D361K | 12 |
53D391K | 12 |
53D431K | 12 |
53D471K | 12 |
53D511K | 12 |
53D561K | 12 |
53D621K | 12 |
53D681K | 13 |
53D751K | 13 |
53D781K | 13 |
53D821K | 13 |
53D911K | 13 |
53D951K | 14 |
53D102K | 14 |
53D122K | 14 |
53D142K | 15 |
53D162K | 16 |
53D182K | 18 |
Specificazione del varistore
Numero del pezzo |
VCA (v) |
VCC (V) | V1mA (V) | IP (A) | Vc (V) | I (A) | (J) |
@1KHz (PF) |
53D330K | 20 | 26 | 33 (29.5-36.5) | 100 | 65 | 20000 | 85 | 81000 |
53D390K | 25 | 31 | 39 (35-43) | 100 | 77 | 20000 | 105 | 60000 |
53D470K | 30 | 38 | 47 (42-52) | 100 | 93 | 20000 | 130 | 52000 |
53D560K | 35 | 45 | 56 (50-62) | 100 | 110 | 20000 | 150 | 46000 |
53D680K | 40 | 56 | 68 (61-75) | 100 | 135 | 20000 | 190 | 41000 |
53D820K | 50 | 65 | 82 (74-90) | 500 | 135 | 70000 | 225 | 35000 |
53D101K | 60 | 85 | 100 (90-110) | 500 | 165 | 70000 | 280 | 28500 |
53D121K | 75 | 100 | 120 (108-132) | 500 | 200 | 70000 | 340 | 23500 |
53D151K | 95 | 125 | 150 (135-165) | 500 | 250 | 70000 | 430 | 19000 |
53D181K | 115 | 150 | 180 (162-198) | 500 | 300 | 70000 | 500 | 17000 |
53D201K | 130 | 170 | 200 (180-220) | 500 | 340 | 70000 | 550 | 15000 |
53D221K | 140 | 180 | 220 (198-242) | 500 | 360 | 70000 | 600 | 13750 |
53D241K | 150 | 200 | 240 (216-264) | 500 | 395 | 70000 | 650 | 12500 |
53D271K | 175 | 225 | 270 (243-297) | 500 | 455 | 70000 | 700 | 11000 |
53D301K | 190 | 250 | 300 (270-330) | 500 | 500 | 70000 | 765 | 10000 |
53D331K | 210 | 275 | 330 (297-363) | 500 | 550 | 70000 | 825 | 9000 |
53D361K | 230 | 300 | 360 (324-396) | 500 | 595 | 70000 | 850 | 8500 |
53D391K | 250 | 320 | 390 (351-429) | 500 | 650 | 70000 | 885 | 7500 |
53D431K | 275 | 350 | 430 (387-473) | 500 | 710 | 70000 | 990 | 7000 |
53D471K | 300 | 385 | 470 (423-517) | 500 | 775 | 70000 | 1080 | 6500 |
53D511K | 320 | 415 | 510 (459-561) | 500 | 845 | 70000 | 1150 | 6000 |
53D561K | 350 | 460 | 560 (504-616) | 500 | 925 | 70000 | 1200 | 5500 |
53D621K | 385 | 505 | 620 (558-682) | 500 | 1025 | 70000 | 1300 | 5000 |
53D681K | 420 | 560 | 680 (621-748) | 500 | 1120 | 70000 | 1350 | 4500 |
53D751K | 460 | 615 | 750 (675-825) | 500 | 1240 | 70000 | 1400 | 4000 |
53D781K | 485 | 640 | 780 (702-858) | 500 | 1290 | 70000 | 1450 | 3900 |
53D821K | 510 | 670 | 820 (738-902) | 500 | 1355 | 70000 | 1600 | 3700 |
53D911K | 550 | 745 | 910 (819-1001) | 500 | 1500 | 70000 | 1700 | 3300 |
53D951K | 575 | 765 | 950 (855-1045) | 500 | 1570 | 70000 | 1800 | 3200 |
53D102K | 625 | 825 | 1000 (900-1100) | 500 | 1650 | 70000 | 1890 | 3000 |
53D112K | 680 | 895 | 1100 (990-1210) | 500 | 1815 | 70000 | 2050 | 2700 |
53D122K | 750 | 990 | 1200 (1080-1320) | 500 | 1980 | 70000 | 2160 | 2500 |
53D142K | 880 | 1140 | 1400 (1260-1540) | 500 | 2310 | 70000 | 2300 | 2150 |
53D162K | 1000 | 1280 | 1600 (1440-1760) | 500 | 2640 | 70000 | 2500 | 1900 |
MONTAGGIO
I varistori sono adatti ad elaborazione sull'attrezzatura automatica di inserzione e di taglio e di piegamento.
I varistori con i cavi flangiati forniscono meglio il posizionamento sui bordi (PCB) del circuito stampato ed il controllo più accurato sopra altezza componente. Ciò è importante per il montaggio della mano e le tecniche automatiche di inserzione; vedi i profili di pareggiare flangiato dei vantaggi.
Saldatura tipica
235 °C, durata: 5 s (Pb-cuscinetto)
245 °C, durata: 5 s (cavo (Pb) senza)
Resistenza a calore di saldatura
260 °C, durata: un massimo di 10 s.
INFIAMMABILITÀ
I varistori sono ininfiammabile passivo.
L'incapsulamento è fatto di epossidico resistente infiammabile conformemente all'UL 94 V-0.
