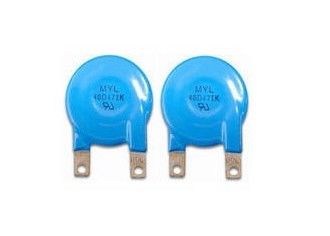

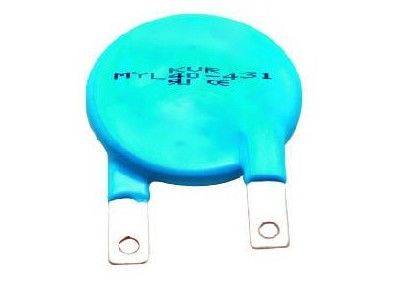

MOVIMENTI GNR 40D471K 40mm 470V del blocchetto del varistore del disco ZNO dell'epossiresina di serie dell'alta energia singoli
Descrizione
Serie dei varistori dell'alta energia di Aolittel «la D» & «la S» varistori linguetta-al piombo di serie dell'alta energia i grandi sono destinate per trattare gli alti picchi di corrente e per avere la capacità di assorbire un gran numero di energia. Disponibile in rotondo (D) e forme del quadrato (s) da concedere montare in vari spazi e nella forma nuda del disco destinata alle applicazioni speciali che richiedono contatto elettrico unico o che imballano i metodi forniti dal cliente. Il rivestimento dell'elettrodo di questi dispositivi è solderable e può essere usato con i contatti di pressione. I prodotti nudi del disco sono inoltre disponibili per determinate applicazioni dove i dischi dello stesso diametro possono essere impilati.
Questa serie è disponibile nella singola configurazione di disco 40D (40mm) e 53D (53mm). con il singolo quadrato disponibile nelle configurazioni 34S (34mm). Le capacità massime del picco di corrente variano da 18.000 amp a 70.000 Amps. Varistor che le tensioni variano da 130 volt a 1.400 volt.
Caratteristiche
Fornito nella forma del disco per l'imballaggio unico dai varistori ad alta energia del disco (MOVs) ha inteso per il cliente speciale delle applicazioni
Opzioni di rivestimento dell'elettrodo di Solderable
La pressione contatta e/o l'impilamento del disco può essere utilizzato
Il disco standard gradua il diametro secondo la misura di 20mm, di 25mm, di 32mm, di 40mm e di 53mm
Isolamento disponibile di passività del bordo
Ampia gamma VM (CA) rms 130-750V di tensione di funzionamento
Alta gamma ITM 20,000A-70,000A della corrente di picco
Molto capacità WTM 200J dell'alta energia a 1,800J
Nessun ridurre le imposte fino a 85ºC ambientale.
Applicazioni
Transistor, diodo o protezione a semiconduttore del TRIAC
Protezione dell'impulso in prodotti elettronici di consumo
Sollevi la protezione negli apparecchi elettronici degli elettrodomestici, del gas e del petrolio
Il relè e l'elettrovalvola si sollevano l'assorbimento
Dimensione (millimetri)
Spessore
40D201K | 11 |
40D221K | 11 |
40D241K | 11 |
40D271K | 11 |
40D301K | 12 |
40D331K | 12 |
40D361K | 12 |
40D391K | 12 |
40D431K | 12 |
40D471K | 12 |
40D511K | 12 |
40D561K | 12 |
40D621K | 12 |
40D681K | 13 |
40D751K | 13 |
40D781K | 13 |
40D821K | 13 |
40D911K | 13 |
40D951K | 14 |
40D102K | 14 |
40D122K | 14 |
40D142K | 15 |
40D162K | 16 |
40D182K | 18 |
Numero del pezzo
Numero del pezzo | VCA (V) | VCC (V) | V1mA (V) | IP (A) | Vc (V) | I (A) | (J) | @1KHz (PF) |
40D330K | 20 | 26 | 33 (29.5-36.5) | 60 | 65 | 12000 | 55 | 48000 |
40D390K | 25 | 31 | 39 (35-43) | 60 | 77 | 12000 | 70 | 35000 |
40D470K | 30 | 38 | 47 (42-52) | 60 | 93 | 12000 | 85 | 31000 |
40D560K | 35 | 45 | 56 (50-62) | 60 | 110 | 12000 | 100 | 27000 |
40D680K | 40 | 56 | 68 (61-75) | 60 | 135 | 12000 | 125 | 24000 |
40D820K | 50 | 65 | 82 (74-90) | 300 | 135 | 30000 | 150 | 20500 |
40D121K | 75 | 100 | 120 (108-132) | 300 | 200 | 30000 | 225 | 13500 |
40D151K | 95 | 125 | 150 (135-165) | 300 | 250 | 30000 | 285 | 11100 |
40D181K | 115 | 150 | 180 (162-198) | 300 | 300 | 30000 | 335 | 9500 |
40D201K | 130 | 170 | 200 (180-220) | 300 | 340 | 40000 | 370 | 8400 |
40D221K | 140 | 180 | 220 (198-242) | 300 | 360 | 40000 | 400 | 8200 |
40D241K | 150 | 200 | 240 (216-264) | 300 | 395 | 40000 | 430 | 8000 |
40D271K | 175 | 225 | 270 (243-297) | 300 | 455 | 40000 | 470 | 7600 |
40D301K | 190 | 250 | 300 (270-330) | 300 | 500 | 40000 | 510 | 7300 |
40D331K | 210 | 275 | 330 (297-363) | 300 | 550 | 40000 | 550 | 6700 |
40D361K | 230 | 300 | 360 (324-396) | 300 | 595 | 40000 | 570 | 6200 |
40D391K | 250 | 320 | 390 (351-429) | 300 | 650 | 40000 | 590 | 5100 |
40D431K | 275 | 350 | 430 (387-473) | 300 | 710 | 40000 | 660 | 4900 |
40D471K | 300 | 385 | 470 (423-517) | 300 | 775 | 40000 | 720 | 4300 |
40D511K | 320 | 415 | 510 (459-561) | 300 | 845 | 40000 | 770 | 4200 |
40D561K | 350 | 460 | 560 (504-616) | 300 | 925 | 40000 | 810 | 4000 |
40D621K | 385 | 505 | 620 (558-682) | 300 | 1025 | 40000 | 860 | 3800 |
40D681K | 420 | 560 | 680 (612-748) | 300 | 1120 | 40000 | 900 | 3500 |
40D751K | 460 | 615 | 750 (675-825) | 300 | 1240 | 40000 | 940 | 3200 |
40D781K | 485 | 640 | 780 (702-858) | 300 | 1290 | 40000 | 980 | 3000 |
40D821K | 510 | 670 | 820 (738-902) | 300 | 1355 | 40000 | 1080 | 2900 |
40D911K | 550 | 745 | 910 (819-1001) | 300 | 1500 | 40000 | 1150 | 2200 |
40D951K | 575 | 765 | 950 (855-1045) | 300 | 1570 | 40000 | 1200 | 2000 |
40D102K | 625 | 825 | 1000 (900-1100) | 300 | 1650 | 40000 | 1260 | 1800 |
40D112K | 680 | 895 | 1100 (990-1210) | 300 | 1815 | 40000 | 1380 | 1600 |
40D122K | 750 | 990 | 1200 (1080-1320) | 300 | 1980 | 40000 | 1460 | 1500 |
40D142K | 880 | 1140 | 1400 (1260-1540) | 300 | 2310 | 40000 | 1550 | 1300 |
40D162K | 1000 | 1280 | 1600 (1440-1760) | 300 | 2640 | 40000 | 1700 | 1150 |
40D101K | 60 | 85 | 100 (90-110) | 300 | 165 | 30000 | 185 | 16500 |
