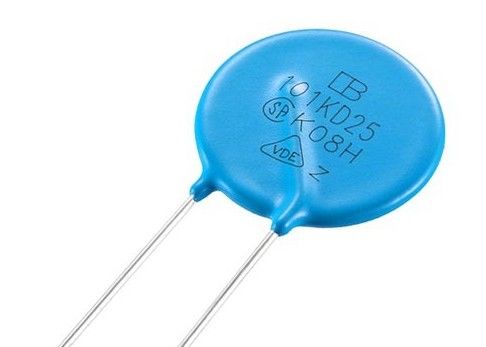

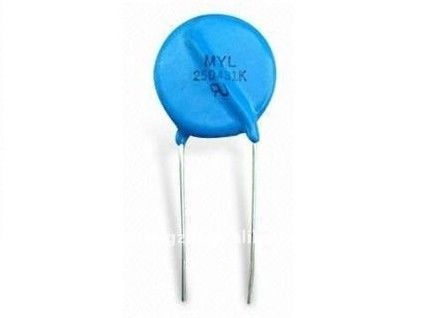

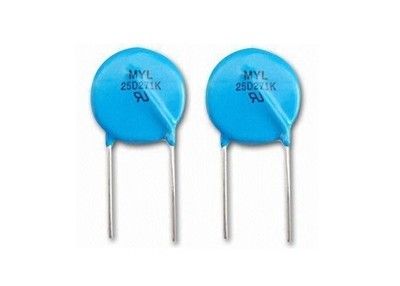

Resistenza veloce 25D101K 100V del varistore dell'ossido di zinco di risposta VDR 25mm di soppressione di sovratensione per protezione dell'impulso
Descrizione
I varistori al piombo radiali di serie 25D fornisce una soluzione ideale della protezione di circuito per le applicazioni più basse di tensione di CC offrendo le più alte valutazioni dell'impulso che mai prima di disponibile in tali piccoli dischi.
La valutazione di punta massima della punta di corrente può raggiungere fino a 18KA (8/20 di impulso dei μs) per proteggere dagli impulsi dell'alto picco, compreso interferenza indiretta di fulmine, i passeggeri di commutazione del sistema ed i passeggeri veloci anormali dall'alimentazione.
Caratteristiche
Ampia gamma di tensione di funzionamento del ■ (V1mA) da 18V a 1800V
Caratteristiche simmetriche V-1 (non polarità) del ■
Risposta veloce del ■ alla sovratensione transitoria
Grande capacità transitoria assorbente di energia del ■
Rapporto di pressione basso del ■ e nessuna corrente di proseguimento
Il ■ incontra il Livello 1 di MSL, per J-STD-020
Temperatura di funzionamento del ■: - 40 ~ ℃ +85
Temperatura di stoccaggio del ■: - 40 ~ ℃ +125
Applicazioni
Transistor del ■, diodo, protezione a semiconduttore di IC, del tiristore o del triac
Protezione dell'impulso del ■ in prodotti elettronici di consumo
Protezione dell'impulso del ■ nell'elettronica industriale
Protezione dell'impulso del ■ negli apparecchi elettronici degli elettrodomestici, del gas e del petrolio
Assorbimento dell'impulso del relè del ■ e dell'elettrovalvola
Caratteristiche generali
Nessun materiale radioattivo
Corpo: Nichelato
Cavi: Superficie-supporto, dispositivi assiali: Latta placcata
Dispositivi senza i cavi: Nichelato
Dimensione (millimetro)
| 25D201K |
11 |
| 25D221K |
11 |
| 25D241K |
11 |
| 25D271K |
11 |
| 25D301K |
12 |
| 25D331K |
12 |
| 25D361K |
12 |
| 25D391K |
12 |
| 25D431K |
12 |
| 25D471K |
12 |
| 25D511K |
12 |
| 25D561K |
12 |
| 25D621K |
12 |
| 25D681K |
13 |
| 25D751K |
13 |
| 25D781K |
13 |
| 25D821K |
13 |
| 25D911K |
13 |
| 25D951K |
14 |
| 25D102K |
14 |
| 25D122K |
14 |
| 25D142K |
15 |
| 25D162K |
16 |
| 25D182K |
18 |
Prestazioni elettriche
| Numero del pezzo |
VCA (V) |
VCC (V) |
V1mA (V) |
IP (A) |
Vc (V) |
Resistendo all'impulso CurrentI (A) |
Massimo Energy10/1000μs (J) |
Potere stimato (W) |
C@1KHz (PF) |
| 25D180K |
11 |
14 |
18 (15-21.6) |
30 |
36 |
4500 |
20 |
0,25 |
45000 |
| 25D220K |
14 |
18 |
22 (19.5-26) |
30 |
43 |
4500 |
25 |
0,25 |
29000 |
| 25D270K |
17 |
22 |
27 (24-31) |
30 |
53 |
4500 |
30 |
0,25 |
26500 |
| 25D330K |
20 |
26 |
33 (29.5-36.5) |
30 |
65 |
4500 |
35 |
0,25 |
18000 |
| 25D390K |
25 |
31 |
39 (35-43) |
30 |
77 |
4500 |
40 |
390 |
13500 |
| 25D470K |
30 |
38 |
47 (42-54) |
30 |
93 |
4500 |
50 |
0,25 |
11500 |
| 25D560K |
35 |
45 |
56 (50-62) |
30 |
110 |
4500 |
60 |
0,25 |
10500 |
| 25D680K |
40 |
56 |
68 (61-75) |
30 |
135 |
4500 |
70 |
0,25 |
9050 |
| 25D820K |
50 |
65 |
82 (74-90) |
150 |
135 |
15000 |
80 |
1,2 |
7700 |
| 25D101K |
60 |
85 |
100 (90-110) |
150 |
165 |
15000 |
100 |
1,2 |
6300 |
| 25D121K |
75 |
100 |
120 (108-132) |
150 |
200 |
15000 |
120 |
1,2 |
5200 |
| 25D151K |
95 |
125 |
150 (135-165) |
150 |
250 |
1500 |
160 |
1,2 |
4300 |
| 25D181K |
115 |
150 |
180 (162-198) |
150 |
300 |
15000 |
175 |
1,2 |
3500 |
| 25D201K |
130 |
170 |
200 (180-220) |
150 |
340 |
15000 |
190 |
1,2 |
3200 |
| 25D221K |
140 |
180 |
220 (198-242) |
150 |
360 |
15000 |
200 |
1,2 |
2900 |
| 25D241K |
150 |
200 |
240 (216-264) |
150 |
395 |
15000 |
220 |
1,2 |
2650 |
| 25D271K |
175 |
225 |
270 (243-297) |
150 |
455 |
15000 |
255 |
1,2 |
2400 |
| 25D301K |
190 |
250 |
300 (270-330) |
150 |
500 |
15000 |
275 |
1,2 |
2100 |
| 25D331K |
210 |
275 |
330 (297-363) |
150 |
550 |
15000 |
300 |
1,2 |
1900 |
| 25D361K |
230 |
300 |
360 (324-396) |
150 |
595 |
15000 |
330 |
1,2 |
1750 |
| 25D391K |
250 |
320 |
390 (351-429) |
150 |
650 |
15000 |
360 |
1,2 |
1600 |
| 25D431K |
275 |
350 |
430 (387-473) |
150 |
710 |
15000 |
380 |
1,2 |
1500 |
| 25D471K |
300 |
385 |
470 (423-517) |
150 |
775 |
15000 |
400 |
1,2 |
1400 |
| 25D511K |
320 |
415 |
510 (459-561) |
150 |
845 |
15000 |
420 |
1,2 |
1250 |
| 25D561K |
350 |
460 |
560 (504-616) |
150 |
925 |
15000 |
440 |
1,2 |
1150 |
| 25D621K |
385 |
505 |
620 (558-682) |
150 |
1025 |
15000 |
450 |
1,2 |
1050 |
| 25D681K |
420 |
560 |
680 (612-748) |
150 |
1120 |
15000 |
460 |
1,2 |
950 |
| 25D751K |
460 |
615 |
750 (675-825) |
150 |
1240 |
15000 |
510 |
1,2 |
850 |
| 25D781K |
485 |
640 |
780 (702-858) |
150 |
1290 |
15000 |
530 |
1,2 |
850 |
| 25D821K |
510 |
670 |
820 (738-902) |
150 |
1355 |
15000 |
570 |
1,2 |
800 |
| 25D911K |
550 |
745 |
910 (819-1001) |
150 |
1500 |
15000 |
620 |
1,2 |
700 |
| 25D102K |
625 |
825 |
1000 (900-1100) |
150 |
1650 |
15000 |
685 |
1,2 |
650 |
| 25D112K |
680 |
895 |
1100 (990-1210) |
150 |
1815 |
15000 |
720 |
1,2 |
600 |
| 25D122K |
750 |
990 |
1200 (1080-1320) |
150 |
1980 |
15000 |
792 |
1,2 |
550 |
| 25D142K |
880 |
1140 |
1400 (1260-1540) |
150 |
2310 |
15000 |
850 |
1,2 |
500 |
| 25D162K |
1000 |
1280 |
1600 (1440-1760) |
150 |
2640 |
15000 |
970 |
1,2 |
450 |
| 25D182K |
1100 |
1465 |
1800 (1620-1980) |
150 |
2970 |
15000 |
1092 |
1,2 |
400 |
Raccomandazione di saldatura
Raccomandazione di saldatura senza piombo di Wave
Temperatura di punta 265℃
Durata di immersione 10 secondi (massimo)
Saldatura della 1 volta
Raccomandazione che riprende i termini con saldatoio
Temperatura della Ferro-punta di saldatura 360℃ (massimo)
Tempo di saldatura 3 secondi (massimo)
Distanzi dal varistore 2mm (minuti)
Pacchetto
100pcs/bag in serie 4bags/box (180K~621K); 50pcs/bag 4bags/box (681K~182K)
Valutazioni correnti di dissipazione di potere e di energia
Se i passeggeri si presentano nella successione rapida, i tempi medii il numero degli impulsi al secondo. Il potere in modo da sviluppato deve essere conforme alle specifiche indicati sulle valutazioni del dispositivo e sulla Tabella di specifiche per il dispositivo specifico. I valori di intervento di un MOVIMENTO devono essere ridotti le imposte su alle temperature elevate come indicato sopra. Poiché i varistori dissipano soltanto relativamente una piccola quantità di potere medio non sono adatti ad applicazioni ripetitive che comprendono gli importi sostanziali della dissipazione di potere medio.
