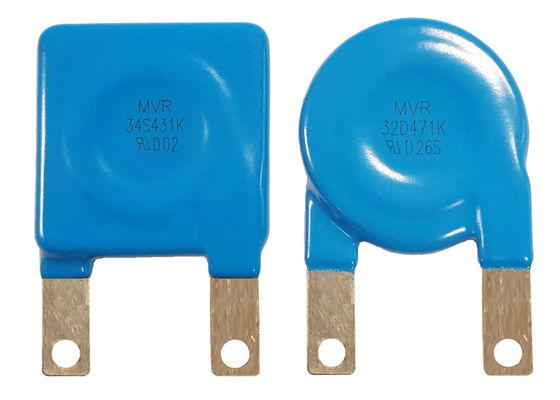

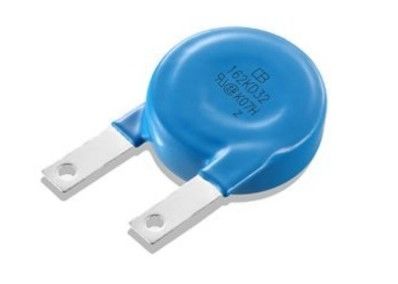

Grande grande variatore non lineare assorbente VDR dei MOVIMENTI 32D431K del varistore di dimensione 275V RMS 32mm MYL
Breve introduzione
Il varistore è resistenza non lineare pricipalmente composta di ossido di zinco come il materiale principale delle componenti del semiconduttore ad ossido-metallo e possono essere divisi in simmetrico (non polarità) ed in asimmetrico (con polarità) secondo la caratteristica di tensione-ampère. Le resistenze non lineari sono più sensibili a tensione, quando la tensione ha raggiunto l'un valore stabilito, comportamenti della resistenza rapidamente. dovuto le caratteristiche di alto efficace coefficiente non lineare, di grande capacità a flusso diretto, di azione veloce e di nessun flusso continuato, pricipalmente sono usate per l'assorbimento di varia tensione di funzionamento dell'onda del fulmine & dell'impulso e la protezione contro il fulmine delle attrezzature elettroniche, che possono impedire tale tensione che interferisce con l'operazione normale o che danneggia i vari elementi del circuito.
Dimensione (millimetri)
32D201K | 11 |
32D221K | 11 |
32D241K | 11 |
32D271K | 11 |
32D301K | 12 |
32D331K | 12 |
32D361K | 12 |
32D391K | 12 |
32D431K | 12 |
32D471K | 12 |
32D511K | 12 |
32D561K | 12 |
32D621K | 12 |
32D681K | 13 |
32D751K | 13 |
32D781K | 13 |
32D821K | 13 |
32D911K | 13 |
32D951K | 14 |
32D102K | 14 |
32D122K | 14 |
32D142K | 15 |
32D162K | 16 |
32D182K | 18 |
Parametri elettrici
Numero del pezzo |
VCA (v) |
VCC (V) | V1mA (V) | IP (A) | Vc (V) | I (A) | (J) | @1KHz |
32D330K | 20 | 26 | 33 (29.5-36.5) | 40 | 65 | 8000 | 40 | 30000 |
32D390K | 25 | 31 | 39 (35-43) | 40 | 77 | 8000 | 50 | 22000 |
32D470K | 30 | 38 | 47 (42-52) | 40 | 93 | 8000 | 60 | 19000 |
32D560K | 35 | 45 | 56 (50-62) | 40 | 110 | 8000 | 70 | 16700 |
32D680K | 40 | 56 | 68 (61-75) | 40 | 135 | 8000 | 85 | 15000 |
32D820K | 50 | 65 | 82 (74-90) | 200 | 135 | 20000 | 100 | 12800 |
32D101K | 60 | 85 | 100 (90-110) | 200 | 165 | 20000 | 125 | 10500 |
32D121K | 75 | 100 | 120 (108-132) | 200 | 200 | 20000 | 150 | 8700 |
32D151K | 95 | 125 | 150 (135-165) | 200 | 250 | 20000 | 190 | 7000 |
32D181K | 115 | 150 | 180 (162-198) | 200 | 300 | 20000 | 225 | 5800 |
32D201K | 130 | 170 | 200 (180-220) | 200 | 340 | 25000 | 250 | 5200 |
32D221K | 140 | 180 | 220 (198-242) | 200 | 360 | 25000 | 270 | 5150 |
32D241K | 150 | 200 | 240 (216-264) | 200 | 395 | 25000 | 290 | 5100 |
32D271K | 175 | 225 | 270 (243-297) | 200 | 455 | 25000 | 300 | 4800 |
32D301K | 190 | 250 | 300 (270-330) | 200 | 500 | 25000 | 330 | 4550 |
32D331K | 210 | 275 | 330 (297-363) | 200 | 550 | 25000 | 360 | 4300 |
32D361K | 230 | 300 | 360 (324-396) | 200 | 595 | 25000 | 380 | 3900 |
32D391K | 250 | 320 | 390 (351-429) | 200 | 650 | 25000 | 400 | 3200 |
32D431K | 275 | 350 | 430 (387-473) | 200 | 710 | 25000 | 430 | 3100 |
32D471K | 300 | 385 | 470 (423-517) | 200 | 775 | 25000 | 460 | 2800 |
32D511K | 320 | 415 | 510 (459-561) | 200 | 845 | 25000 | 510 | 2700 |
32D561K | 350 | 460 | 560 (504-616) | 200 | 925 | 25000 | 540 | 2550 |
32D621K | 385 | 505 | 620 (558-682) | 200 | 1025 | 25000 | 570 | 2400 |
32D681K | 420 | 560 | 680 (612-748) | 200 | 1120 | 25000 | 600 | 2200 |
32D751K | 460 | 615 | 750 (675-825) | 200 | 1240 | 25000 | 620 | 2000 |
32D781K | 485 | 640 | 780 (702-858) | 200 | 1290 | 25000 | 660 | 1900 |
32D821K | 510 | 670 | 820 (738-902) | 200 | 1355 | 25000 | 700 | 1800 |
32D911K | 550 | 745 | 910 (819-1001) | 200 | 1500 | 25000 | 750 | 1300 |
32D951K | 575 | 765 | 950 (855-1045) | 200 | 1570 | 25000 | 780 | 1200 |
32D102K | 625 | 825 | 1000 (900-1100) | 200 | 1650 | 25000 | 810 | 1100 |
32D112K | 680 | 895 | 1100 (990-1210) | 200 | 1815 | 25000 | 910 | 1000 |
32D122K | 750 | 990 | 1200 (1080-1320) | 200 | 1980 | 25000 | 960 | 920 |
32D142K | 880 | 1140 | 1400 (1260-1540) | 200 | 2310 | 25000 | 1020 | 800 |
32D162K | 1000 | 1280 | 1600 (1440-1760) | 200 | 2640 | 25000 | 1080 | 700 |
Caratteristiche
Senza piombo, HalogenFree e RoHS compiacenti.
Capacità di assorbimento di energia (WTM) fino a 360J
Ampia gamma VM (CA) RMS 130V di tensione di funzionamento a 1000V
Nessun ridurre le imposte fino a 85ºC ambientale
varistore 32D (MOV), con l'epossiresina, Imax 25kA.
Il diametro e lo spessore è controlell efficacemente all'interno della scala di progettazione.
Il picco di corrente è raggiunto il livello principale del mondo. Può permettersi 8/20us l'impulso, perforazione di Imax 40kA del picco di corrente 2 volte.
Stabilità termica. Il membro termico di saldatura di taglio con 145 gradi, il tempo di taglio è niente di meno che 5 senconds nell'ambito della corrente 1A; il tempo di taglio è di 3-5 secondi nell'ambito della corrente 1.5A.
Applicazione del varistore
Accroding all'esigenza di mercato di un varistore di alta qualità e basato sui problemi esca durante la procedura di produzione, Aolittel ha sviluppato un genere di rendimento elevato, affidabile speciale del varistore per i dispositivi di protezione dell'impulso (SPD) ed ha stabilito specialmente la nuova officina di produzione per produzione dei varistori.
Ampiamente applicato nella protezione dell'impulso delle aree differenti di ingegneria elettronica:
1.Telecommunications
2.Electricity
apparecchi 3.Home
Esempio: telefoni, convertitore, misuratore di potenza, gabinetti di distribuzione di energia, contenitore di incavo, scatola di distribuzione, interruttore di accensione, scatola di protezione contro il fulmine di potere, regolatore di tensione, limitatore di tensione (speciale di protezione dell'impulso di SPD).
Principio di funzionamento
Quando il varistore dei MOVIMENTI in uno stato di resto, riguardante i componenti elettronici protetti, ha un'impedenza molto alta (megaohm di numero) senza caratteristiche cambianti del circuito della progettazione originale. Quando raggiunga la sovratensione momentanea (più della tensione di ripartizione del varistore), l'impedenza del varistore sarà bassa (soltanto alcuni ohm.) ed ha causato il cortocircuito originale. Cioè i prodotti o le componenti elettronici sono protetti così.
