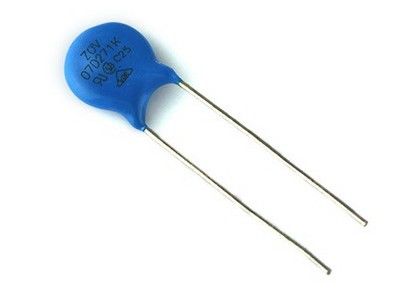

Variatore standard del varistore dell'ossido di zinco 270V del disco 07D271K 271 di serie 7mm di D 175VAC 225VDC
Caratteristiche
Soppressione transitoria di tensione di rendimento elevato
Breve tempo di reazione a sovratensione
Dissipazione di standby bassa
Caratteristiche di pressione eccellenti
Rendimento elevato che resiste ai surgecurrents
Alta affidabilità
UL, CSA, VDE e SEV riconosciuti
Numerazione della parte
|
Parte
Numero
|
VCA
(v)
|
VCC
(v)
|
V1mA
(A)
|
IP
(A)
|
Vc
(v)
|
I (A)
Standard
|
I (A)
Alto impulso
|
(J)
Standard
|
(J)
Alto impulso
|
Stimato
potere (W)
|
C@
1KHz (PF)
|
| 07D180K (J) |
11 |
14 |
18 (15-21.6) |
2,5 |
36 |
250 |
500 |
0,9 |
2,0 |
0,02 |
2800 |
| 07D220K (J) |
14 |
18 |
22 (19.5-26) |
2,5 |
43 |
250 |
500 |
1,1 |
2,4 |
0,02 |
2300 |
| 07D270K (J) |
17 |
22 |
27 (24-31) |
2,5 |
53 |
250 |
500 |
1,4 |
3,0 |
0,02 |
1800 |
| 07D330K (J) |
20 |
26 |
33 (29.5-36.5) |
2,5 |
65 |
250 |
500 |
1,7 |
3,5 |
0,02 |
1500 |
| 07D390K (J) |
25 |
31 |
39 (35-43) |
2,5 |
77 |
250 |
500 |
2,1 |
4,0 |
0,02 |
1300 |
| 07D470K (J) |
30 |
38 |
47 (42-52) |
2,5 |
93 |
250 |
500 |
2,5 |
5,0 |
0,02 |
1100 |
| 07D560K (J) |
35 |
45 |
56 (50-62) |
2,5 |
110 |
250 |
500 |
3,1 |
6,0 |
0,02 |
890 |
| 07D680K (J) |
40 |
56 |
68 (61-75) |
2,5 |
135 |
250 |
500 |
3,6 |
7,0 |
0,02 |
740 |
| 07820K (J) |
50 |
65 |
82 (74-90) |
10 |
135 |
1200 |
1750 |
5,5 |
10 |
0,25 |
600 |
| 07D101K (J) |
60 |
85 |
100 (90-110) |
10 |
165 |
1200 |
1750 |
6,5 |
12 |
0,25 |
500 |
| 07D121K (J) |
75 |
100 |
120 (108-132) |
10 |
200 |
1200 |
1750 |
7,8 |
13 |
0,25 |
420 |
| 07D151K (J) |
95 |
125 |
150 (135-165) |
10 |
250 |
1200 |
1750 |
9,7 |
13 |
0,25 |
330 |
| 07D181K (J) |
115 |
150 |
180 (162-198) |
10 |
300 |
1200 |
1750 |
11,7 |
16 |
0,25 |
280 |
| 07D201K (J) |
130 |
170 |
200 (180-220) |
10 |
340 |
1200 |
1750 |
13 |
17 |
0,25 |
250 |
| 07D221K (J) |
140 |
180 |
220 (198-242) |
10 |
360 |
1200 |
1750 |
14 |
19 |
0,25 |
23007D |
| 07D241K (J) |
150 |
200 |
240 (216-264) |
10 |
395 |
1200 |
1750 |
15 |
21 |
0,25 |
210 |
| 07D271K (J) |
175 |
225 |
270 (243-297) |
10 |
455 |
1200 |
1750 |
18 |
24 |
0,25 |
185 |
| 07D301K (J) |
190 |
250 |
300 (270-330) |
10 |
500 |
1200 |
1750 |
20 |
26 |
0,25 |
165 |
| 07D331K (J) |
210 |
275 |
330 (297-363) |
10 |
550 |
1200 |
1750 |
23 |
28 |
0,25 |
150 |
| 07D361K (J) |
230 |
300 |
360 (324-396) |
10 |
595 |
1200 |
1750 |
25 |
32 |
0,25 |
140 |
| 07D391K (J) |
250 |
320 |
390 (351-429) |
10 |
650 |
1200 |
1750 |
25 |
35 |
0,25 |
130 |
| 07D431K (J) |
275 |
350 |
430 (387-473) |
10 |
710 |
1200 |
1750 |
28 |
40 |
0,25 |
115 |
| 07D471K (J) |
300 |
385 |
470 (423-517) |
10 |
775 |
1200 |
1750 |
30 |
42 |
0,25 |
105 |
| 07D511K (J) |
320 |
415 |
510 (459-561) |
10 |
845 |
1200 |
1750 |
30 |
45 |
0,25 |
100 |
| 07D561K (J) |
350 |
460 |
560 (504-616) |
10 |
925 |
1200 |
1750 |
30 |
49 |
0,25 |
90 |
| 07D621K (J) |
385 |
505 |
620 (558-682) |
10 |
1025 |
1200 |
1750 |
33 |
55 |
0,25 |
80 |
| 07D681K (J) |
420 |
560 |
680 (612-748) |
10 |
1120 |
1200 |
1750 |
33 |
60 |
0,25 |
75 |
| 07D751K (J) |
460 |
615 |
750 (675-825) |
10 |
1240 |
1200 |
1750 |
67,2 |
65 |
0,25 |
70 |
| 07D781K (J) |
485 |
640 |
780 (702-858) |
10 |
1290 |
1200 |
1750 |
67,2 |
65 |
0,25 |
70 |
| 07D821K (J) |
510 |
670 |
820 (738-902) |
10 |
1355 |
1200 |
1750 |
67,2 |
70 |
0,25 |
60 |
Dimensione (millimetri)
|
Dmax
|
9
|
|
Hmax
|
11
|
|
Lmin
|
25
|
|
A±1
|
5
|
|
±0.02
|
0,6
|
Spessore Tmax.
|
180K--680K
|
5,0
|
621K--681K
|
7,0
|
|
820K--201K
|
5,0
|
751K--821K
|
7,5
|
|
221K--331K
|
5,5
|
|
|
|
361K--471K
|
6,0
|
|
|
|
511K--561K
|
6,5
|
|
Applicazioni
Protezione dell'impulso in:
prodotti elettronici di consumo
elettronica industriale
elettronica di comunicazione
sistemi di controllo di misurazione e
elettrodomestici elettronici
Protezione contro gli impulsi indotti accendendo le linee elettriche ricevute notevoli.
Soppressione degli impulsi causati commutando i carichi induttivi quali i trasformatori, i relè e le bobine. Protezione dei diodi di rettifica, SCR, transistor di potenza, dispositivi a semiconduttore, ecc.
Definizione dei termini del varistore
Tensione stimata di RMS, tensione di CC stimata:
Il massimo designato valori di tensione della centrale elettrica che possono applicarsi continuamente fra i terminali di un dispositivo.
Tensione del varistore: Verifichi la caratteristica che è usata per classificare i varistori da tipo. Una corrente della prova di CC 1mA è usata tipicamente per determinare il tipo di classificazione di tensione del varistore. La tensione del varistore che preme le caratteristiche può essere definita ai vari livelli della prova.
Corrente transitoria di singolo impulso di punta stimato: Punta di corrente massima, forma d'onda 8/20μs a che un varistore è valutato per resistere per un singolo impulso.
Energia transitoria di singolo impulso stimato: Energia massima permessa per un singolo impulso (vedi le forme d'onda specificate).
Massimo che preme tensione: Tensione di punta misurata attraverso i terminali del dispositivo quando un impulso corrente di ampiezza e della forma d'onda specificate è condotto tramite il varistore.
Capacità tipica: I valori tipici di capacità sono misurati ad una frequenza della prova di 1kHz. I valori di capacità sono soltanto per scopo di riferimento soltanto, non conforme ad ispezione uscente.
Caratteristiche generali
Temperatura di stoccaggio: - 55℃ a +125℃
Temperatura in superficie di funzionamento: 125℃
Temperatura ambiente di funzionamento: - 55℃ a +85℃ (senza ridurre le imposte)
Coefficiente massimo di Tensione-temperatura: ∕℃ del ﹪ <-0.05
Resistenza di isolamento: un minimo di 1000 Mega-ohm
Ciao vaso (conduce per rivestire, 1 min.): 2500 VCC
Tempo di reazione tipico: Nanosecondi <15
Valutazione a resina epossidica: 94V-0
Current∕Energy che riduce le imposte (>85℃): - CC del ∕℃ di 2,5 ﹪
Corrente di perdita: massimo 200µA (a tensione di funzionamento stimata di CC)
Abilità della lega per saldatura: MIL-STD-202F
Valutazioni di dissipazione di potere (P, in-watt): Tutte le definizioni sono secondo le specifiche C62.33 di IEEE.
Offerta di taglio del cavo del varistore
A: 4,0 ±1.0mm (taglio unito del cavo per 5D, 7D)
B: 3,0 ±1.0mm (taglio unito del cavo per tutta la dimensione del diametro)
C: 4,5 ±1.5mm (taglio unito del cavo per 10D, 14D)
D: 6,5 ±1.0mm (taglio unito del cavo per tutta la dimensione del diametro)
E: 4,0 ±1.0mm (taglio diritto del cavo per 5D, 7D, 10D, 14D, 20D)
F: 5,0 ±1.0mm (taglio unito del cavo per 10D, 14D)
J: 3,0 ±0.5mm K: 3,5 ±1.0mm
Picco di corrente per impulso contro durata di impulso
Energia che riduce le imposte contro la temperatura
