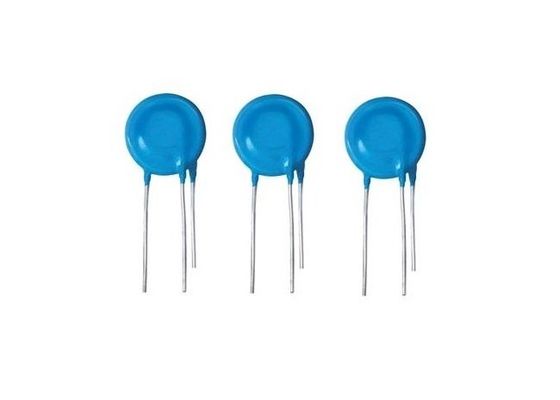

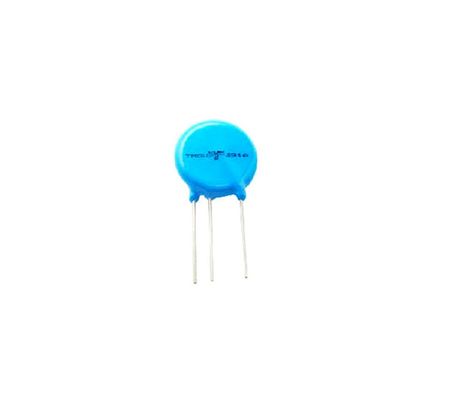

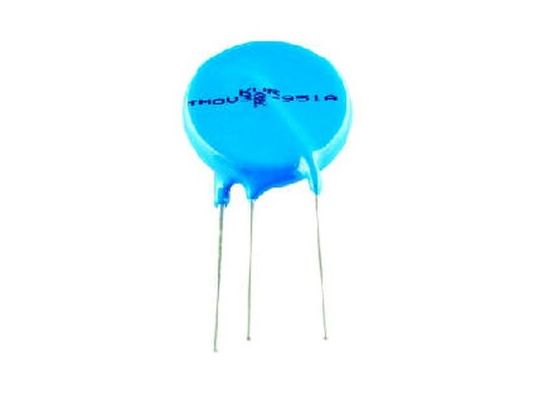

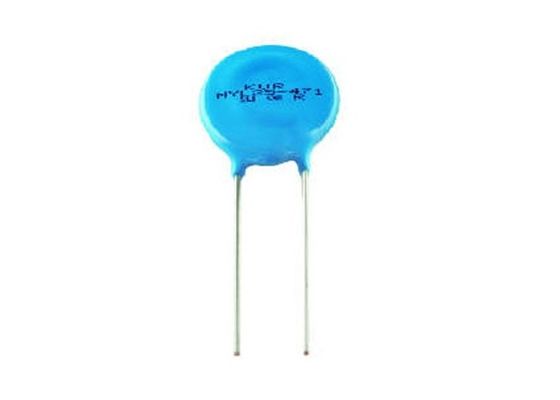

L'iluminazione pubblica SPD 2PIN TMOV ha protetto termicamente il varistore 20mm 320VAC 10KA con l'accessorio termico di taglio

Caratteristiche

• Progettato per facilitare la conformità ai requisiti UL1449 per i prodotti SPD

• Corrente nominale di picco elevato fino a 10kA

• Soldabile a onde

• Forma di piombo standard e opzione di spaziatura

• intervallo di temperatura di funzionamento da -55°C a +85°C

• Versione a tre canoni disponibile a titolo indicativo

Selezionare i giusti varistori per la protezione del circuito da sovratensione

I varistori, chiamati anche varistori di ossido metallico (MOV), sono utilizzati per proteggere i circuiti sensibili da una varietà di condizioni di sovratensione.dispositivi non lineari hanno caratteristiche elettriche simili a diodi Zener back-to-back.

Passaggio 1: Per calcolare la tensione nominale del MOV, si deve tenere conto del 20% di spazio per la tensione e delle tolleranze dell'alimentazione: 24 V dc × 1,2 = 28,8 V dc.Dato che nessun varistor ha una tensione nominale di esattamente 28.8 V, verificare le schede di dati per le specifiche relative ai veicoli mobili a corrente continua a 31 V.

Passaggio 2:Per determinare la dimensione del disco MOV da utilizzare, identificare prima le serie MOV che soddisfano almeno il requisito di sovraccarico 1000-A.L'ispezione della tabella di cui sopra suggerisce un MOV da 20 mm con una tensione continua massima nominale di 31 V dc (numero di parte V20E25P) come possibile soluzione per soddisfare i requisiti.

Passo 3:Utilizzare le curve di valutazione del polso(Fig. 2)nella stessa scheda dati per determinare le capacità di impulso relative ai 40 impulsi al requisito 1000-A.
