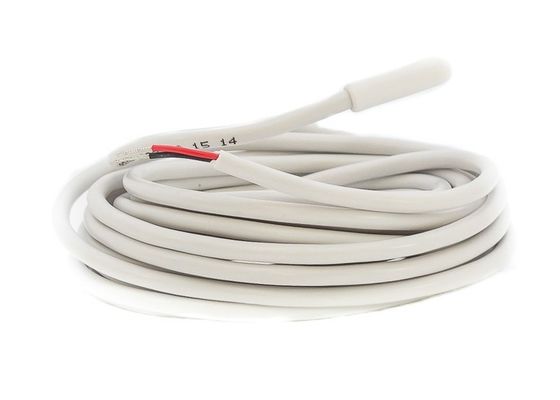

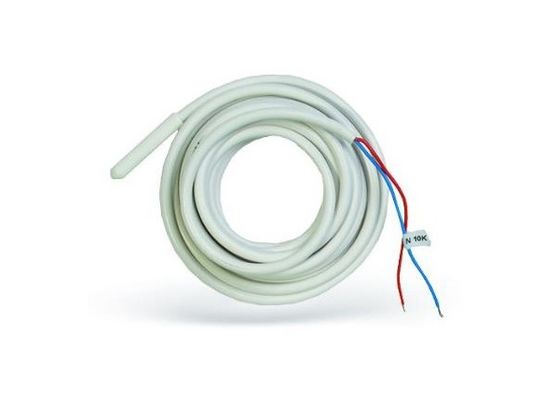

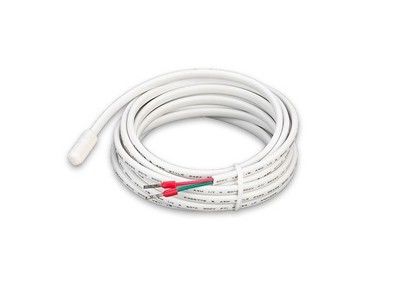

PVC Overmolded Remote Room Termostato di riscaldamento Cavo di riscaldamento senza pavimento Micro sensore di temperatura sonda 10KΩ 3950K 6,5x25mm
Visualizzazione
La sonda e il sensore sono utilizzati per controllare la temperatura dove l'umidità sarebbe un problema, ad esempio in una stanza bagnata o in un bagno.
- Non si tratta di un problema di sicurezza.
Scarica________
Materiale
| - No |
Nome del materiale |
Materiale e specifiche |
| 1. |
Elemento |
R25=10KΩ±1% B25/50=3950K±1% DC |
| 2. |
Rivestimento |
NTC incapsulato utilizzando materiale in PVC sovramoldato (bianco) |
| 3 |
Caratteristiche del cavo |
UL2464-22AWG Cavo di rame rivestito di stagno con filo piatto in PVC bianco 80°C 300V
|
| 4. |
Fabbricazione a partire da fibre sintetiche |
Altri prodotti |
Dimensione (mm)
| Dimensione |
| A |
B |
C |
D |
L |
| 6.5 |
20 |
25 ± 5 |
3 ± 1 |
come richiesto |
Presentazioni
| - No |
Articolo |
Segno |
Condizioni di prova |
Un minuto. |
Neanche. |
- Max, ti prego. |
Unità |
| 1. |
Resistenza a 25°C |
R25 |
Ta=25±0,05°C
PT¥0,1mw
|
9.9 |
10.0 |
10.1 |
kΩ |
| 2. |
B Valore |
B25/50 |
|
3910.5 |
3950 |
3989.5 |
k |
| 3. |
Fattore di dissipazione |
σ |
In aria tranquilla |
Circa due. |
mW/°C |
| 4. |
Tempo di risposta |
τ |
In acqua corrente |
Circa 15. |
seg. |
| 5. |
Resistenza alla tensione |
/ |
1500VAC 2 secondi |
Nessuna rottura |
Sec. |
| 6. |
Resistenza all'isolamento |
|
500VDC |
¥100 |
MΩ |
| 7. |
Intervallo di temperatura di funzionamento |
/ |
/ |
- Trenta |
/ |
+105 |
°C |
Installazione di pareti secche e solide
Minco Heat 0,5 M2 Materassi elettrici a due conduttori per il riscaldamento a pavimento
Resistenza contro tabella di temperatura
| Tavola di conversione R-T |
| R25=10KΩ±1% B25/50=3950K±1% |
| T/°C |
Rmin |
Rcen |
Rmax |
T/°C |
Rmin |
Rcen |
Rmax |
| - Quaranta. |
335.811 |
351.495 |
367.875 |
- 5 |
41.735 |
42.774 |
43.834 |
| - 39 |
314.029 |
328.472 |
343.546 |
- 4 |
39.599 |
40.563 |
41.547 |
| - 38 anni. |
293.803 |
307.110 |
320.988 |
-3 |
37.586 |
38.480 |
39.392 |
| - 37. |
275.015 |
287.279 |
300.060 |
-2 |
35.686 |
36.517 |
37.363 |
| - 36 anni. |
257.552 |
268.859 |
280.635 |
-1 |
33.894 |
34.665 |
35.450 |
| - 35 anni. |
241.313 |
251.741 |
262.595 |
0 |
32.203 |
32.919 |
33.646 |
| - 34 |
226.204 |
235.826 |
245.832 |
1 |
30.607 |
31.270 |
31.945 |
| - 33 |
212.141 |
221.021 |
230.250 |
2 |
29.099 |
29.715 |
30.340 |
| - 32 anni. |
199.044 |
207.242 |
215.757 |
3 |
27.674 |
28.246 |
28.826 |
| -31 anni. |
186.841 |
194.412 |
202.270 |
4 |
26.328 |
26.858 |
27.396 |
| - Trenta |
175.465 |
182.460 |
189.714 |
5 |
25.055 |
25.547 |
26.045 |
| - 29 |
164.856 |
171.320 |
178.019 |
6 |
23.851 |
24.307 |
24.769 |
| - 28 anni |
154.957 |
160.932 |
167.120 |
7 |
22.712 |
23.135 |
23.563 |
| - 27 |
145.716 |
151.241 |
156.959 |
8 |
21.634 |
22.026 |
22.423 |
| - 26 anni. |
137.086 |
142.196 |
147.481 |
9 |
20.614 |
20.977 |
21.345 |
| - 25 |
129.022 |
133.750 |
138.636 |
10 |
19.650 |
19.987 |
20.327 |
| - 24 |
121.485 |
125.859 |
130.378 |
11 |
18.733 |
19.044 |
19.359 |
| - 23 anni |
114.435 |
118.485 |
122.665 |
12 |
17.865 |
18.154 |
18.445 |
| - 22 anni |
107.840 |
111.589 |
115.457 |
13 |
17.043 |
17.310 |
17.579 |
| - 21 anni. |
101.667 |
105.139 |
108.718 |
14 |
16.264 |
16.510 |
16.759 |
| - Venti |
95.886 |
99.102 |
102.415 |
15 |
15.524 |
15.752 |
15.982 |
| - 19 |
90.471 |
93.450 |
96.518 |
16 |
14.823 |
15.034 |
15.246 |
| - 18 anni. |
85.395 |
88.156 |
90.997 |
17 |
14.157 |
14.352 |
14.548 |
| - 17 anni. |
80.636 |
83.195 |
85.826 |
18 |
13.525 |
13.705 |
13.885 |
| - 16 anni. |
76.173 |
78.544 |
80.982 |
19 |
12.925 |
13.090 |
13.257 |
| - 15 |
71.984 |
74.183 |
76.441 |
20 |
12.354 |
12.507 |
12.660 |
| - 14 anni. |
68.052 |
70.091 |
72.184 |
21 |
11.813 |
11.953 |
12.094 |
| -13 anni. |
64.359 |
66.250 |
68.189 |
22 |
11.298 |
11.427 |
11.557 |
| - 12 |
60.889 |
62.643 |
64.441 |
23 |
10.808 |
10.927 |
11.046 |
| - 11 |
57.628 |
59.255 |
60.922 |
24 |
10.342 |
10.452 |
10.561 |
| - 10 |
54.562 |
56.071 |
57.617 |
25 |
9.900 |
10.000 |
10.100 |
| -9 |
51.677 |
53.078 |
54.511 |
26 |
9.470 |
9.570 |
9.670 |
| -8 |
48.963 |
50.263 |
51.592 |
27 |
9.061 |
9.161 |
9.260 |
| -7 |
46.408 |
47.614 |
48.847 |
28 |
8.672 |
8.771 |
8.871 |
| -6 |
44.002 |
45.121 |
46.264 |
29 |
8.302 |
8.401 |
8.499 |
| Tavola di conversione R-T |
| R25=10KΩ±1% B25/50=3950K±1% |
| T/°C |
Rmin |
Rcen |
Rmax |
T/°C |
Rmin |
Rcen |
Rmax |
| 30 |
7.950 |
8.048 |
8.146 |
67 |
1.881 |
1.932 |
1.984 |
| 31 |
7.615 |
7.712 |
7.809 |
68 |
1.817 |
1.866 |
1.917 |
| 32 |
7.295 |
7.391 |
7.488 |
69 |
1.754 |
1.803 |
1.852 |
| 33 |
6.991 |
7.086 |
7.182 |
70 |
1.695 |
1.742 |
1.790 |
| 34 |
6.702 |
6.795 |
6.890 |
71 |
1.637 |
1.684 |
1.731 |
| 35 |
6.425 |
6.518 |
6.612 |
72 |
1.582 |
1.627 |
1.674 |
| 36 |
6.162 |
6.254 |
6.346 |
73 |
1.529 |
1.573 |
1.619 |
| 37 |
5.911 |
6.001 |
6.092 |
74 |
1.478 |
1.521 |
1.566 |
| 38 |
5.672 |
5.761 |
5.850 |
75 |
1.429 |
1.471 |
1.515 |
| 39 |
5.443 |
5.531 |
5.619 |
76 |
1.382 |
1.423 |
1.466 |
| 40 |
5.225 |
5.311 |
5.398 |
77 |
1.336 |
1.377 |
1.419 |
| 41 |
5.017 |
5.102 |
5.188 |
78 |
1.293 |
1.332 |
1.373 |
| 42 |
4.818 |
4.902 |
4.986 |
79 |
1.251 |
1.289 |
1.329 |
| 43 |
4.628 |
4.710 |
4.794 |
80 |
1.210 |
1.248 |
1.287 |
| 44 |
4.447 |
4.528 |
4.609 |
81 |
1.171 |
1.208 |
1.246 |
| 45 |
4.274 |
4.353 |
4.433 |
82 |
1.134 |
1.170 |
1.207 |
| 46 |
4.108 |
4.186 |
4.265 |
83 |
1.098 |
1.133 |
1.170 |
| 47 |
3.950 |
4.026 |
4.104 |
84 |
1.063 |
1.097 |
1.133 |
| 48 |
3.799 |
3.874 |
3.950 |
85 |
1.029 |
1.063 |
1.098 |
| 49 |
3.654 |
3.728 |
3.802 |
86 |
0.997 |
1.030 |
1.064 |
| 50 |
3.515 |
3.588 |
3.661 |
87 |
0.966 |
0.998 |
1.032 |
| 51 |
3.383 |
3.454 |
3.526 |
88 |
0.936 |
0.968 |
1.000 |
| 52 |
3.256 |
3.326 |
3.396 |
89 |
0.907 |
0.938 |
0.970 |
| 53 |
3.135 |
3.203 |
3.272 |
90 |
0.879 |
0.909 |
0.941 |
| 54 |
3.019 |
3.085 |
3.153 |
91 |
0.852 |
0.882 |
0.912 |
| 55 |
2.907 |
2.973 |
3.039 |
92 |
0.826 |
0.855 |
0.885 |
| 56 |
2.801 |
2.865 |
2.930 |
93 |
0.801 |
0.829 |
0.859 |
| 57 |
2.699 |
2.761 |
2.825 |
94 |
0.777 |
0.805 |
0.833 |
| 58 |
2.601 |
2.662 |
2.724 |
95 |
0.753 |
0.781 |
0.809 |
| 59 |
2.507 |
2.567 |
2.628 |
96 |
0.731 |
0.758 |
0.785 |
| 60 |
2.417 |
2.476 |
2.535 |
97 |
0.709 |
0.735 |
0.762 |
| 61 |
2.330 |
2.388 |
2.447 |
98 |
0.688 |
0.714 |
0.740 |
| 62 |
2.248 |
2.304 |
2.361 |
99 |
0.668 |
0.693 |
0.719 |
| 63 |
2.168 |
2.223 |
2.280 |
100 |
0.648 |
0.673 |
0.698 |
| 64 |
2.092 |
2.146 |
2.201 |
101 |
0.629 |
0.653 |
0.678 |
| 65 |
2.019 |
2.072 |
2.126 |
102 |
0.611 |
0.635 |
0.659 |
| 66 |
1.949 |
2.000 |
2.053 |
103 |
0.593 |
0.616 |
0.640 |
Che cos'è la sonda sensore di pavimento e come funziona?
Ogni termostato elettrico per il riscaldamento a pavimento aolittel deve essere configurato in modo da utilizzare una sonda a sensori sul pavimento per monitorare la temperatura del pavimento.Questo è il modo più preciso per controllare le temperature di funzionamento e influenzare positivamente le bollette energetiche.
La sonda sensore è lunga 3 m, spessa 4 mm e deve essere posizionata all'interno di un condotto, in una scanalatura nel pavimento o nella tavola isolante.
Il condotto ha un diametro di 11 mm e deve essere utilizzato per facilitare la rimozione o la sostituzione, se necessario.
Sensor probes should always be installed in a clear area of the floor (internal doorways are a good spot) away from any other hot or cold influence such as hot water pipes or large glazed elevations and never under a rugI tappeti agiscono come isolanti, mantenendo il calore nel pavimento e aumentando la temperatura.
Se copri la sonda sensore con un tappeto il resto del pavimento rimarrà freddo perché il termostato sta monitorando solo la parte più calda del pavimento.
Il sensore si trova all'interno del modulo, all'estremità del cavo, e funziona monitorando costantemente la temperatura del pavimento.
I dati di temperatura vengono inviati al termostato che, quando funziona secondo un programma prestabilito, mantiene automaticamente la temperatura del pavimento desiderata.
3 consigli per installare un sensore per pavimenti
Quando si tratta di installare un sistema di riscaldamento a pavimento, la maggior parte dell'attenzione va all'allestimento del cavo di riscaldamento.Sia che usiate strisce di plastica per tessere il cavo avanti e indietro attraverso la stanza, se spingi il cavo in una membrana di installazione, o il tuo sistema viene preassemblato su tessuto a maglia, circa il 95% dello sforzo va nell'installazione del cavo.L'altro 5 percento va a collegare il termostato e installare il sensore del pavimento. And though it’s clear what a floor sensor does — provides an accurate reading of the floor temperature to the thermostat so that it can regulate the system — how it works takes a little bit more researchIl manuale di installazione del vostro sistema di riscaldamento a pavimento contiene tutti i dettagli su come installare correttamente il sensore a pavimento.si spiegherà che il sensore di pavimento non ha bisogno di raggiungere il centro della stanza per ottenere la lettura più accurata della temperatura del pavimento. deve solo raggiungere circa 6 pollici nel sistema, in parallelo con (e mai sovrapposto) il cavo di riscaldamento.ci sono alcuni consigli di installazione che potresti non trovare nel tuo manuale che ti aiuteranno a sapere in anticipo.
Suggerimento n. 1: installare due sensori a pavimento.Quando si tratta di riscaldamento a pavimento, è meglio essere proattivi piuttosto che reattivi, se possibile.Ecco perché WarmlyYours suggerisce di installare due sensori del pavimento ma di collegare solo uno al termostatoIn questo modo, se il sensore del pavimento fallisce, hai già installato un backup che puoi semplicemente collegare al retro del termostato.I sensori di riserva/sostituzione sono disponibili per l'acquisto su www..warmlyyours.com a soli 10 dollari. Anche se i sensori del pavimento falliscono molto raramente, installarne due invece di uno ti impedirà di dover effettuare una riparazione nel caso in cui si verifichi un guasto.
Il sensore del pavimento è più spesso dell'elemento di riscaldamento.il sensore del pavimento si annida in bene accanto all'elemento di riscaldamento senza aggiungere all'elevazione del pavimento perché il thinset fornisce un cuscino abbastanza spessa tra l'elemento di riscaldamento e il pavimentoTuttavia, i sistemi di riscaldamento a pavimento installati sotto tappeti o laminati non utilizzano il thinset. L'elemento di riscaldamento si trova direttamente contro il materiale del pavimento.il sensore del pavimento sarà posizionato più in alto del cavo di riscaldamentoIl miglior modo per risolvere questo problema è tagliare un canale nel rivestimento sottostante il sistema di riscaldamento del pavimento.Questo permetterà al sensore del pavimento di ottenere una lettura accurata senza aggiungere all'altezza del pavimento.
Suggerimento n. 3: per le riparazioni utilizzare il giunto di colata.Se avete un sistema di riscaldamento del pavimento installato sotto un pavimento di piastrelle o di pietra e il sensore del pavimento non funziona, i giunti di colata possono aiutarvi!È possibile montare un sensore di riempimento del pavimento nella giunzione di coagulazione e poi coagulare sopra di essa. Questo vi impedirà di dover strappare qualsiasi piastrella per riparare il sensore.Un sensore di pavimento gratuito è incluso con l'acquisto di qualsiasi termostato nSpiration.Nelle impostazioni del termostato,Gli utenti possono selezionare il tipo di pavimento o inserire un intervallo di temperatura personalizzato per garantire che la temperatura del pavimento non superi i limiti raccomandati dal produttore.
