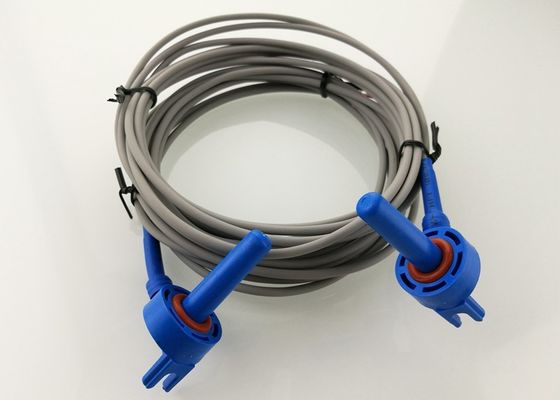

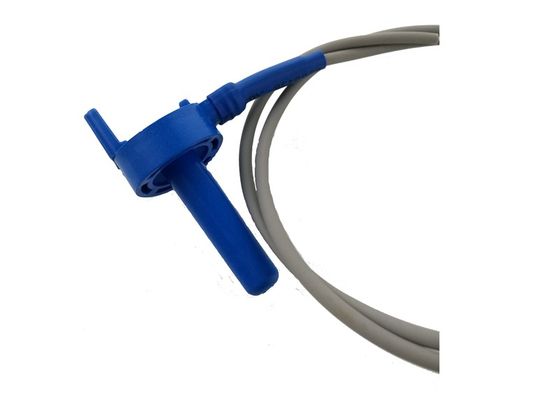

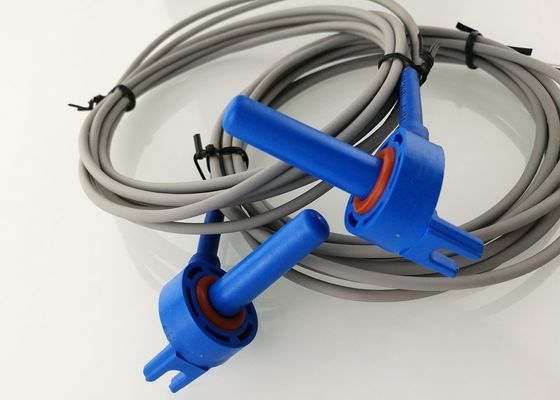

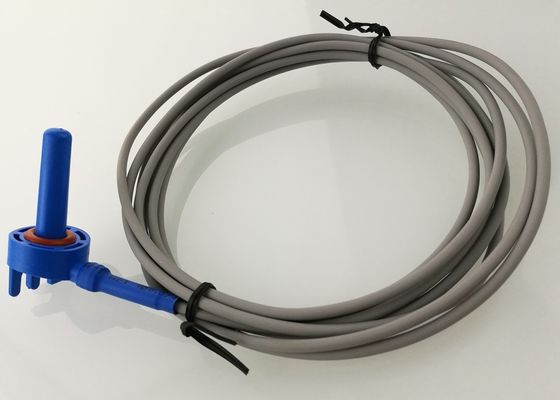

Ventili sensore di temperatura solare dell'acqua il micro 10K con i sistemi di controllo e la pompa di automazione della stazione termale dello stagno della sostituzione del cavo 10-Feet
Descrizione
Questi aria/acqua/sensore di temperatura solare è destinata per usare con lo stagno di Pentair IntelliTouch, di EasyTouch, di SunTouch, di Compool ed il sistema di controllo automatico della stazione termale ed anche compatibile con minimax di Pentair più la pompa del radiatore della stazione termale e dello stagno. Include 10K-Ohm il termistore, 10 piedi di cavo.
____________________________________________________________________________
Download______
Dimensione (millimetri)
Materiale
| NO |
COMPONENTE |
MATERIALE E SPECIFICHE |
Q'TY |
OSSERVAZIONE |
| a |
ELEMENTO |
R25=10KΩ±1% B25/85=3977K±1% B25/100=3995±1% |
1 |
|
| b |
ABITAZIONE |
Alloggio di plastica |
1 |
Blu |
| c |
RICOPRIRE |
Epossidico termicamente conduttivo |
|
|
| d |
FILO DI PIOMBO |
TPE AWG24 (0.5mm*2C) OD3.3mm
(Rosso e bianco)
(entrambe l'estremità spogliata ma in scatola)
|
1 |
Grigio |
| e |
RIVESTIMENTO |
Intelaiatura termorestringibile (Ф7+Ф8) |
3 |
Blu |
Prestazioni
| NO |
Oggetto |
Segno |
Condizioni di prova |
Min. |
Valore normale |
Massimo. |
Unità |
| I |
Resistenza a 25℃ |
R25 |
Ta=25±0.05℃
PT≦0.1mw
|
9,900 |
10,000 |
10,100 |
kΩ |
| II |
Valore di B |
B25/85 |
|
3937,3 |
3977,0 |
4016,7 |
K |
| B25/100 |
3955,05 |
3995 |
4034,95 |
| III |
Fattore di dissipazione |
σ |
Ta=25±0.5℃ |
2,5 |
|
/ |
mw/℃ |
| IV |
Costante di tempo |
τ |
Ta=25±0.5℃ |
/ |
/ |
15 |
sec |
| VI |
Resistenza di isolamento |
/ |
500VDC |
100 |
/ |
/ |
MΩ |
| VII |
Tensione di Withstand |
/ |
CA 1500V |
5 |
/ |
/ |
Sec |
| VIII. |
Temp.range di funzionamento |
/ |
/ |
-40 |
/ |
+105 |
℃ |
Prova di affidabilità
| NO |
Oggetto |
Requisiti tecnici |
Condizioni di prova e metodo |
| 1. |
Ad alta temperatura. Prova |
DR/R25£±3%
DB/B£±3%
Nessun cambiamento con tensione di withstand,
Prestazione di Insalution.
Aspetto senza danno.
|
105±5℃, potere su 500±24 ore, DC0.2mA |
| 2. |
A bassa temperatura. tes |
-40±5℃, potere su 500±24 ore, DC0.2mA |
| 3. |
Resista alla prova di umidità |
Immagazzini nell'ambiente 55±2℃, 90%-95%RH per 500±24 ore |
| 4. |
Impiegati. ciclo di prova |
– 20℃×30min→. ×10min→ a temperatura ambiente nei cicli a temperatura ambiente di 100℃ water×30min→. ×10min 10 |
| 5 |
Il carico elettrifica la prova |
Potere su DC1mA, 500hrs in a temperatura ambiente. ed umido. |
| 6 |
Prove di trazione |
L'applicazione dei 2 chilogrammi di forza dura 1 min. |
| 7 |
Prova di caduta |
Caduta libera nel pavimento di calcestruzzo da altezza 1M, ciclo 10. |
| 8 |
Prova di vibrazione |
Gamma di frequenza: 10~55HZ ammontano all'ampiezza 1.52mm 1 ciclo 1 min, direzione e volta X, Y, axs 2Hr ciascuno di Z. |
| 9 |
Prova di piegatura |
Cavo ed epossiresina del sito della curvatura 180°binding. Avanti e indietro 10 volte |
Vantaggi
Tenga il vostro stagno una temperatura fresca e comoda con il sensore corretto! Questo sensore di temperatura di mercato degli accessori può essere utilizzato come un'acqua, un'aria, o sensore di temperatura solare per sistemi di controllo della piscina del IntelliTouch, del EasyTouch e del SunTouch di Pentair.
Il micro sensore di Temeperature può essere attaccato ad un tubo con un morsetto per misurare la temperatura dell'acqua, o può anche essere usato per misurare la temperatura dell'aria per uso come protezione della gelata. Il sensore di temperatura inoltre è utilizzato come sensore solare, disposto vicino ai pannelli solari, per individuare le temperature vicino al pannello, per determinare quando le circostanze hanno ragione da inviare l'acqua ai pannelli solari. Il micro sensore di Temeperature include un cavo a due fili da 10 ft per collegarsi ai pannelli domestici interni, o quando i pannelli solari sono posizionati lontano dal regolatore.
Caratteristiche
• Acqua/aria/solare - il AquaLink RS fornisce i terminali per fino a tre sensori di temperatura, specificamente per l'acqua, l'aria e solare
• termistore di ohm 10K
• Compatibile con zodiaco, Jandy e comandi del Polaris
• Compatibilità: Sistemi del IntelliTouch, del EasyTouch e del SunTouch di Pentair
• Sostituisce: Pentair 520272, TS5T e STS5T (cavi rossi e neri)
• Include 10K il termistore di ohm NTC, 10 piedi di cavo, i giunti circolari 1
Funzione
per usare come sensore di temperatura dell'acqua: Inserisca il sensore in una piccola apertura nel tubo fra la pompa del filtrante del vostro stagno ed il filtro facendo uso di una fascetta stringituba.
per usare come sensore di temperatura dell'aria: Monti il sensore in aria aperta fuori del centro di potere nella tonalità ed a partire dai condizionatori d'aria, dai motori e da altre fonti di calore.
per usare come sensore di temperatura solare: Fissi il sensore accanto ai pannelli solari per i pannelli unglazed o sospenda fra il collettore e la verniciatura per i pannelli lustrati.
Resistenza contro il grafico di temperatura
| TAVOLA DI CONVERSIONE DI R-T |
| R25=10.00KΩ±1%B25/85=3977K±1% |
| T/℃ |
Rmin |
Rcen |
Rmax |
T/℃ |
Rmin |
Rcen |
Rmax |
| -40 |
352,8365 |
337,2659 |
322,3502 |
-2 |
36,9010 |
36,0700 |
35,2541 |
| -39 |
329,7864 |
315,4439 |
301,6950 |
-1 |
35,0328 |
34,2614 |
33,5037 |
| -38 |
308,3974 |
295,1810 |
282,5028 |
0 |
33,2701 |
32,5542 |
31,8505 |
| -37 |
288,5391 |
276,3558 |
264,6605 |
1 |
31,6065 |
30,9421 |
30,2886 |
| -36 |
270,0923 |
258,8572 |
248,0646 |
2 |
30,0358 |
29,4192 |
28,8125 |
| -35 |
252,9476 |
242,5831 |
232,6201 |
3 |
28,5523 |
27,9802 |
27,4169 |
| -34 |
237,0049 |
227,4402 |
218,2397 |
4 |
27,1507 |
26,6199 |
26,0970 |
| -33 |
222,1724 |
213,3428 |
204,8436 |
5 |
25,8260 |
25,3337 |
24,8483 |
| -32 |
208,3658 |
200,2120 |
192,3580 |
6 |
24,5736 |
24,1170 |
23,6666 |
| -31 |
195,5077 |
187,9756 |
180,7156 |
7 |
23,3891 |
22,9658 |
22,5479 |
| -30 |
183,5270 |
176,5670 |
169,8540 |
8 |
22,2685 |
21,8761 |
21,4885 |
| -29 |
172,3586 |
165,9252 |
159,7160 |
9 |
21,2081 |
20,8444 |
20,4849 |
| -28 |
161,9422 |
155,9939 |
150,2490 |
10 |
20,2041 |
19,8672 |
19,5340 |
| -27 |
152,2226 |
146,7212 |
141,4044 |
11 |
19,2534 |
18,9414 |
18,6326 |
| -26 |
143,1489 |
138,0594 |
133,1376 |
12 |
18,3529 |
18,0640 |
17,7779 |
| -25 |
134,6743 |
129,9646 |
125,4071 |
13 |
17,4995 |
17,2322 |
16,9673 |
| -24 |
126,7556 |
122,3962 |
118,1750 |
14 |
16,6906 |
16,4434 |
16,1982 |
| -23 |
119,3529 |
115,3168 |
111,4061 |
15 |
15,9237 |
15,6951 |
15,4683 |
| -22 |
112,4294 |
108,6918 |
105,0679 |
16 |
15,1963 |
14,9851 |
14,7753 |
| -21 |
105,9514 |
102,4893 |
99,1304 |
17 |
14,5062 |
14,3111 |
14,1173 |
| -20 |
99,8874 |
96,6799 |
93,5660 |
18 |
13,8512 |
13,6713 |
13,4923 |
| -19 |
94,2086 |
91,2363 |
88,3489 |
19 |
13,2295 |
13,0636 |
12,8984 |
| -18 |
88,8881 |
86,1332 |
83,4553 |
20 |
12,6391 |
12,4862 |
12,3340 |
| -17 |
83,9013 |
81,3474 |
78,8634 |
21 |
12,0784 |
11,9376 |
11,7973 |
| -16 |
79,2252 |
76,8573 |
74,5527 |
22 |
11,5455 |
11,4161 |
11,2870 |
| -15 |
74,8386 |
72,6428 |
70,5043 |
23 |
11,0392 |
10,9203 |
10,8015 |
| -14 |
70,7220 |
68,6854 |
66,7008 |
24 |
10,5578 |
10,4487 |
10,3396 |
| -13 |
66,8571 |
64,9680 |
63,1259 |
25 |
10,1000 |
10,0000 |
9,9000 |
| -12 |
63,2271 |
61,4745 |
59,7645 |
26 |
9,6730 |
9,5731 |
9,4732 |
| -11 |
59,8164 |
58,1903 |
56,6027 |
27 |
9,2664 |
9,1667 |
9,0671 |
| -10 |
56,6104 |
55,1015 |
53,6274 |
28 |
8,8791 |
8,7797 |
8,6806 |
| -9 |
53,5956 |
52,1953 |
50,8265 |
29 |
8,5100 |
8,4112 |
8,3127 |
| -8 |
50,7597 |
49,4601 |
48,1889 |
30 |
8,1583 |
8,0601 |
7,9623 |
| -7 |
48,0908 |
46,8846 |
45,7041 |
31 |
7,8230 |
7,7256 |
7,6286 |
| -6 |
45,5783 |
44,4588 |
43,3624 |
32 |
7,5033 |
7,4067 |
7,3107 |
| -5 |
43,2121 |
42,1730 |
41,1546 |
33 |
7,1984 |
7,1027 |
7,0077 |
| -4 |
40,9829 |
40,0183 |
39,0725 |
34 |
6,9074 |
6,8129 |
6,7189 |
| -3 |
38,8819 |
37,9865 |
37,1081 |
35 |
6,6298 |
6,5363 |
6,4435 |
| TAVOLA DI CONVERSIONE DI R-T |
| R25=10.00KΩ±1%B25/85=3977K±1% |
| T/℃ |
Rmin |
Rcen |
Rmax |
T/℃ |
Rmin |
Rcen |
Rmax |
| 36 |
6,3648 |
6,2725 |
6,1809 |
74 |
1,5759 |
1,5313 |
1,4878 |
| 37 |
6,1119 |
6,0207 |
5,9303 |
75 |
1,5246 |
1,4809 |
1,4384 |
| 38 |
5,8703 |
5,7804 |
5,6913 |
76 |
1,4752 |
1,4325 |
1,3909 |
| 39 |
5,6395 |
5,5509 |
5,4631 |
77 |
1,4277 |
1,3859 |
1,3452 |
| 40 |
5,4190 |
5,3317 |
5,2453 |
78 |
1,3819 |
1,3410 |
1,3012 |
| 41 |
5,2083 |
5,1223 |
5,0373 |
79 |
1,3378 |
1,2978 |
1,2589 |
| 42 |
5,0069 |
4,9223 |
4,8386 |
80 |
1,2954 |
1,2562 |
1,2181 |
| 43 |
4,8143 |
4,7311 |
4,6488 |
81 |
1,2544 |
1,2161 |
1,1789 |
| 44 |
4,6301 |
4,5483 |
4,4675 |
82 |
1,2150 |
1,1775 |
1,1411 |
| 45 |
4,4539 |
4,3735 |
4,2941 |
83 |
1,1770 |
1,1403 |
1,1047 |
| 46 |
4,2854 |
4,2064 |
4,1284 |
84 |
1,1404 |
1,1045 |
1,0696 |
| 47 |
4,1241 |
4,0465 |
3,9699 |
85 |
1,1051 |
1,0699 |
1,0358 |
| 48 |
3,9697 |
3,8935 |
3,8183 |
86 |
1,0710 |
1,0367 |
1,0033 |
| 49 |
3,8218 |
3,7470 |
3,6733 |
87 |
1,0382 |
1,0045 |
0,9719 |
| 50 |
3,6803 |
3,6069 |
3,5346 |
88 |
1,0065 |
0,9736 |
0,9417 |
| 51 |
3,5447 |
3,4726 |
3,4017 |
89 |
0,9759 |
0,9437 |
0,9125 |
| 52 |
3,4147 |
3,3441 |
3,2746 |
90 |
0,9464 |
0,9149 |
0,8844 |
| 53 |
3,2903 |
3,2210 |
3,1528 |
91 |
0,9180 |
0,8871 |
0,8573 |
| 54 |
3,1709 |
3,1030 |
3,0362 |
92 |
0,8905 |
0,8603 |
0,8311 |
| 55 |
3,0565 |
2,9900 |
2,9245 |
93 |
0,8640 |
0,8345 |
0,8059 |
| 56 |
2,9469 |
2,8816 |
2,8175 |
94 |
0,8384 |
0,8095 |
0,7815 |
| 57 |
2,8417 |
2,7777 |
2,7149 |
95 |
0,8137 |
0,7854 |
0,7580 |
| 58 |
2,7408 |
2,6781 |
2,6166 |
96 |
0,7898 |
0,7621 |
0,7353 |
| 59 |
2,6439 |
2,5826 |
2,5224 |
97 |
0,7667 |
0,7396 |
0,7134 |
| 60 |
2,5510 |
2,4909 |
2,4320 |
98 |
0,7444 |
0,7179 |
0,6923 |
| 61 |
2,4618 |
2,4030 |
2,3452 |
99 |
0,7229 |
0,6969 |
0,6718 |
| 62 |
2,3762 |
2,3185 |
2,2621 |
100 |
0,7021 |
0,6767 |
0,6521 |
| 63 |
2,2940 |
2,2375 |
2,1822 |
101 |
0,6820 |
0,6571 |
0,6331 |
| 64 |
2,2150 |
2,1597 |
2,1056 |
102 |
0,6625 |
0,6382 |
0,6146 |
| 65 |
2,1392 |
2,0850 |
2,0321 |
103 |
0,6437 |
0,6199 |
0,5969 |
| 66 |
2,0663 |
2,0133 |
1,9615 |
104 |
0,6256 |
0,6022 |
0,5797 |
| 67 |
1,9963 |
1,9444 |
1,8937 |
105 |
0,6080 |
0,5851 |
0,5630 |
| 68 |
1,9289 |
1,8782 |
1,8285 |
106 |
0,5910 |
0,5686 |
0,5470 |
| 69 |
1,8642 |
1,8145 |
1,7660 |
107 |
0,5745 |
0,5526 |
0,5315 |
| 70 |
1,8020 |
1,7533 |
1,7059 |
108 |
0,5586 |
0,5371 |
0,5164 |
| 71 |
1,7421 |
1,6945 |
1,6481 |
109 |
0,5432 |
0,5222 |
0,5019 |
| 72 |
1,6846 |
1,6380 |
1,5925 |
110 |
0,5283 |
0,5077 |
0,4879 |
| 73 |
1,6292 |
1,5836 |
1,5391 |
|
|
|
|
il sensore di temperatura 10K installa la guida per IntelliTouch EasyTouch e SunTouch
APPLICAZIONE:
Sensore di temperatura utilizzato con i sistemi di IntelliTouch®, di EasyTouch® e di SunTouch™. Questo sensore può essere utilizzato come un'acqua, un'aria, o sensore solare.
IL CORREDO DELLA SOSTITUZIONE (P/N CWFB0103FC-312XSP12) INCLUDE:
QTY. DESCRIZIONE
1 sensore di temperatura, 10K, 10 piedi.
1 giunto circolare
INSTALLAZIONE:
Sostituzione del sensore di temperatura dell'acqua
1. Trovi il vecchio sensore dell'acqua situato fra la pompa del filtrante ed il filtro. Rimuova il vecchio sensore e posizioni la fascetta stringituba sopra il nuovo sensore e delicatamente stringa intorno al tubo.
Cautela: Non stringa il morsetto eccessivamente.
2. Alimenti il cavo su attraverso il compartimento di bassa tensione del carico/centro di potere al pannello di controllo. Spogli i cavi 1/4 dentro. e colleghi i cavi del sensore ai terminali di vite dell'ACQUA.
Sensore di temperatura solare
1. Per i pannelli unglazed, fissi il sensore accanto ai pannelli solari. Per i pannelli lustrati, sospenda il sensore fra il collettore e lustrare.
2. alimenti il cavo su attraverso il compartimento di bassa tensione del carico/centro di potere al pannello di controllo. Spogli i cavi 1/4 dentro. e colleghi i cavi del sensore ai terminali di vite SOLARI.
Sensore di temperatura dell'aria ambiente (protezione della gelata)
1. Monti il sensore in aria aperta, nell'area protetta, a partire dai condizionatori d'aria. Alimenti il cavo su attraverso il compartimento di bassa tensione del carico/centro di potere al pannello di controllo, fissantesi a scandagliare con le fascette ferma-cavo. Spogli i cavi 1/4 dentro. e colleghi i cavi del sensore ai terminali di elica aerea.
Il tuo messaggio deve contenere da 20 a 3000 caratteri!
