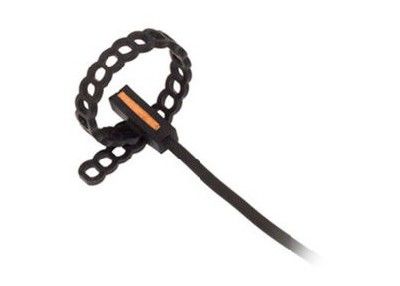

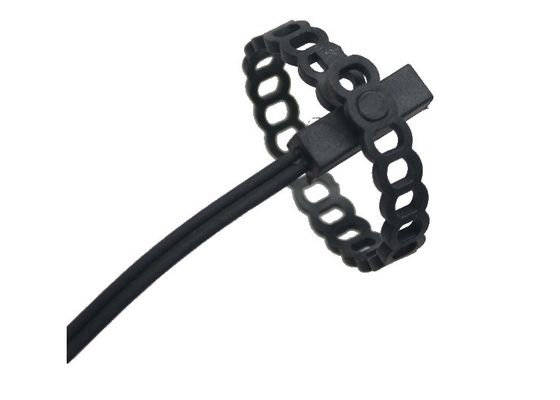

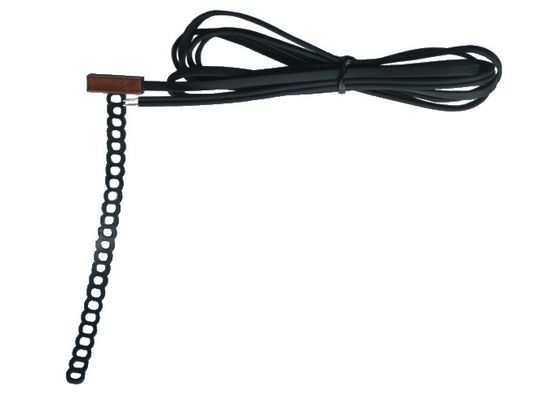

Sopra IP67 modellato impermeabilizzi la cinghia sulla sonda 2MT della temperatura del TPE NTC dell'anello con la metropolitana di rame per l'applicazione a clip dei tubi
Descrizione
Adatto a misurazione sui tubi, con il caso di gomma termoplastico ed il tubo di rame è il migliore compromesso fra tempo di reazione ed il grado veloci della protezione. Tenendo conto il montaggio facile e veloce e la rimozione. Questa sonda è personalizzabile sui requisiti dei clienti.
CAMPI DI APPLICAZIONE
Pompe di calore
Riscaldamento
Scaldabagni
DATI TECNICI
GAMMA DI TEMPERATURE | (- °C di 50+110) |
GRADO DI PROTEZIONE | IP67 |
SENSORE | NTC-PTC-PT100-PT1000- (più sensori sono disponibili a richiesta) |
MATERIALE DI CASO | Gomma e rame di Thermplastic |
MATERIALE DEL CAVO | TPE |
TERMINALI | In scatola, perni, connettori (altri terminali sono disponibili a richiesta) |
TEMPO DI REAZIONE | Sec circa 15 (secondo la configurazione) |
SEGNO | Marcatura del laser sul cavo, etichetta (personalizzabile a richiesta) |
TERMISTORE DI NTC | R25: 10K±1%, B25/85: 3977±1% |
ABITAZIONE | piatto di rame di 6*20mm |
FILO DI PIOMBO | TPE di AWG26*2C piano (tipo B) |
Fattore di dissipazione | Circa 2 mW/C |
Tensione di resistenza (sec.) | 1500VAC 2Sec. |
Resistenza di isolamento (MΩ) | 500VDC, ≧100 |
Dimensione (millimetro)
5 tipi di sensori di temperatura
1. termocoppia: È un tipo di sensore di temperatura, che è fatto unendo due metalli dissimili ad un'estremità. L'estremità unita si riferisce a come la GIUNZIONE CALDA. L'altra estremità di questi metalli dissimili si riferisce a come l'ESTREMITÀ FREDDA o la GIUNZIONE FREDDA. La giunzione fredda realmente è formata all'ultimo punto del materiale della termocoppia. Se c'è una differenza nella temperatura fra la giunzione calda e la giunzione fredda, una piccola tensione è creata. Questa tensione si riferisce a come FME (forza elettromotrice) e può essere misurata ed a sua volta essere usata indicare la temperatura.
2. Il RTD è un rivelatore della temperatura di cui la resistenza cambia con la temperatura. Costruito tipicamente da platino, sebbene i dispositivi fatti da nichel o da rame non siano rari, RTDs può prendere molte forme differenti come la ferita del cavo, film sottile. Per misurare la resistenza attraverso un RTD, applichi una corrente costante, misuri la tensione risultante e determini la resistenza di RTD. La resistenza ragionevolmente lineare della mostra di RTDs alla temperatura curva sopra le loro regioni di funzionamento e tutta la non linearità è altamente prevedibile e ripetibile. Il RTD del supporto della superficie di usi del comitato di valutazione di RTD PT100 per misurare temperatura. 2, 3 o 4 un cavo esterno PT100 può anche essere associato con la temperatura della misura nelle regioni isolate. Il RTDs è polarizzato facendo uso di una fonte di corrente costante. In modo da ridurre il auto-calore dovuto la dissipazione di potere, l'intensità della corrente è moderatamente bassa. Il circuito come appare la figura è gli usi di fonte di corrente costante un tensione di riferimento, un amplificatore e un transistor di PNP.
3.Thermistors: Simile al RTD, il termistore è un rivelatore della temperatura di cui la resistenza cambia con la temperatura. I termistori, tuttavia, sono fatti dai materiali a semiconduttore. La resistenza è determinata allo stesso modo come il RTD, ma i termistori esibiscono una resistenza altamente non lineare contro la curva della temperatura. Quindi, nel raggio d'azione dei termistori possiamo vedere un grande cambiamento della resistenza per un mutamento di temperatura molto piccolo. Ciò porta ad un dispositivo altamente sensibile, ideale per le applicazioni del punto vincente.
sensori 4.Semiconductor: Sono classificati nei tipi differenti come l'uscita di tensione, l'uscita corrente, l'uscita di Digital, silicio dell'uscita della resistenza e sensori di temperatura del diodo. I sensori di temperatura moderni a semiconduttore offrono l'alta precisione e le alte linearità sopra un raggio d'azione circa di 55°C agli amplificatori interni di +150°C. possono riportare in scala l'uscita ai valori convenienti, quale 10mV/°C. Sono inoltre utili in circuiti della compensazione della freddo-giunzione per le ampie termocoppie della gamma di temperature. I dettagli di un riassunto circa questo tipo di sensore di temperatura sono forniti sotto.
