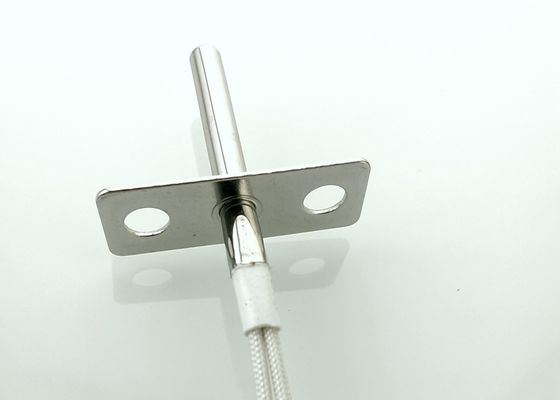

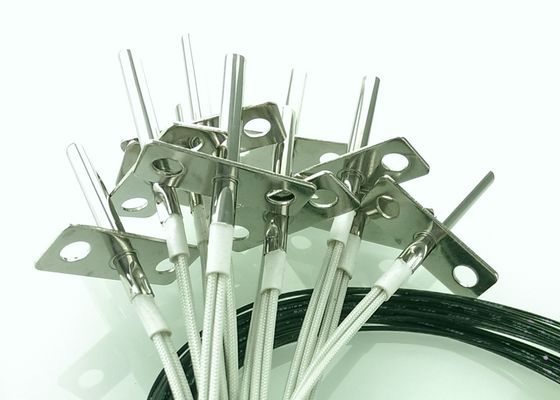

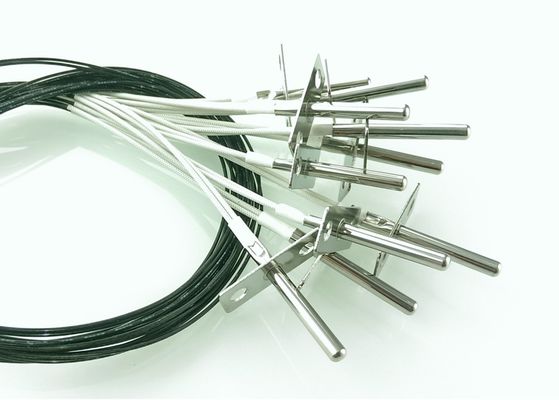

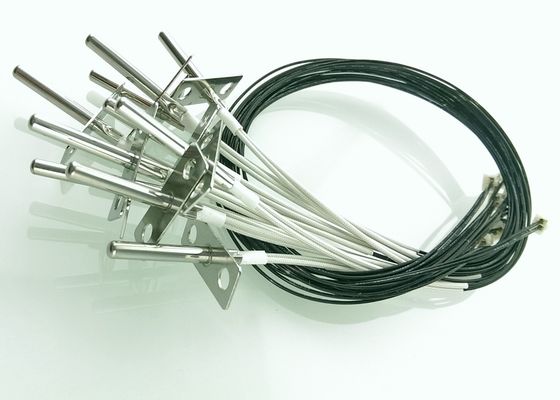

Micro sensore di temperatura di KitchenAid Frigidaire della gamma della sonda ad alta temperatura del forno 100K 3950 con l'acciaio inossidabile di 4x50mm

Micro sensore di temperatura di KitchenAid Frigidaire della gamma della sonda ad alta temperatura del forno 100K 3950 con l'acciaio inossidabile di 4x50mm

Descrizione

La sonda della temperatura vi lascia cucinare gli arrosti e pollame alla temperatura che interna esatta volete, prendendo la congettura risolva di determinazione se un pezzo di carne è fatto oppure no. Potete usare la sonda della temperatura con l'insieme del forno per cuocere, la convezione cuoce, o arrosto di convezione. Quando usate la sonda della temperatura, la temperatura interna è indicata sull'esposizione quando raggiunge 100°F.

_________________________________________________________Download______

Dimensione (millimetri)

NO	Oggetto	Segno	Condizioni di prova	Min.	Valore normale	Massimo.	Unità
1.	Resistenza a 25℃	R25	Ta=200±0.05℃ PT≦0.1mw	9,9	10	10,1	KΩ
2.	Valore di B	B25/50		3910,5	3950	3989,5	K
3.	Fattore di dissipazione	σ	Ta=25±0.5℃	2,5		/	mw/℃
4.	Costante di tempo	τ	Ta=25±0.5℃	/	/	20	sec
5.	Resistenza di isolamento	/	500VDC	100	/	/	MΩ
6.	Tensione di Withstand	/	1500V CA (3mA)	5	/	/	Sec
7.	Temp.range di funzionamento	/	/	-10	/	+200 (testa)	℃

Come controllo un sensore di temperatura del forno?

Un sensore guastato del forno è il più spesso responsabile dei messaggi di errore F3 o F4 sui forni elettronicamente controllati. Può anche essere responsabile del messaggio di errore F1, F2, F5, F10, F30, F31, F3-E0, F3-E1, F3-E2, F3-E3, E0-F3, E1-F3, E2-F3 e E3-F3 come pure appena di un'esposizione erronea della temperatura sul controllo.

Mentre la sonda stessa del sensore è il più spesso la causa del codice difetto F3 o F4, non è una certezza. Un problema nel cablaggio fra il controllo ed il sensore o il controllo elettronico stesso potrebbe ogni risultato negli stessi codici di errore che sono visualizzati. Sarà necessario da isolare che è la causa reale del guasto per correggerlo.

La maggior parte dei sensori del forno hanno un giunto di supporto che è attaccato alla parete posteriore dell'interno della cavità del forno. Che il giunto di supporto solitamente è giudicato sul posto da 2 viti che entrano attraverso in fodera posteriore del forno giudicarla sul posto.

Collaudo del sensore del forno

La prova del sensore deve essere eseguita mentre il problema sta accadendo. Se il problema è presente non appena una funzione del forno è selezionata e perfino prima che riscaldare abbia cominciato, il sensore stesso può essere collaudato per vedere se è all'interno di spec. Il sensore del forno più comune attualmente utilizzato dovrebbe misurare circa 1080 ohm quando alla temperatura ambiente. Vedi sotto per una temperatura/grafico dettagliati della resistenza.

Una volta che il potere è stato staccato dall'apparecchio (non conti appena sui comandi che sono disinseriti!), le viti di montaggio del sensore possono essere rimosse. Le viti di montaggio possono a volte essere arrugginite o afferrate sul posto in modo da assicuri che un buon cacciavite sia utilizzato in modo dalle teste di vite non ottengono spogliate nel processo.

Una volta che le viti di fissaggio sono state rimosse, il sensore dovrebbe potere essere tirato (almeno leggermente) nella cavità del forno. Ci dovrebbe essere un blocchetto terminali di plastica sui cavi che possono dovere essere manipolato per ottenerlo attraverso il foro nella parte posteriore della cavità del forno. Una volta da parte a parte, il connettore può essere staccato per accedere ai terminali fili del sensore per eseguire una prova di resistenza.

Alcuni modelli del forno e della gamma possono avere il sensore del forno infilato nella fodera del forno dalla parte posteriore. Se le teste di vite del montaggio del sensore non sono visibili dall'interno della cavità del forno, il pannello posteriore della gamma o del forno può avere bisogno di di essere rimosso per accedere al connettore del montaggio e del cablaggio del sensore per provarlo e sostituire. Sull'costruito in forno, quello può implicato rimuovendo l'apparecchio dalla sua recinzione.

Una volta che il collegamento del sensore è accessibile, metta un metro di ohm sulla R x 10 ohm o scala e prova di ohm di 1K x della R fra i due terminali del metallo nel blocchetto di connettore del sensore.

Messaggio di errore ~ soltanto mentre in uso ~

Se il messaggio di errore (o un'esposizione erronea di temperatura) si presenta soltanto durante l'uso, sarebbe pericoloso da tentare rimuovere il sensore per le prove mentre il forno è caldo. In questo caso trovando dove l'attaccatura dei cavi del circuito del sensore al controllo elettronico sarà necessaria da eseguire la prova a quel punto.

Come accedere ai collegamenti del controllo elettronico dipenderà dalla progettazione dell'apparecchio particolare. Spesso i cavi del sensore di temperatura saranno viola colorata dove si collegano al controllo ma controllano lo schema elettrico degli apparecchi particolari per essere sicuri.

Installi un termometro di forno nel forno ed azioni l'apparecchio finché il problema non accada. Il forno dovrebbe essere permesso ciclare in funzione e a riposo da sè almeno due volte. Stacchi il potere dall'apparecchio (non conti appena sui comandi che sono disinseriti!), accedi al controllo, collegamenti isolati del sensore e misuri la resistenza del circuito del sensore. Le letture dovrebbero essere vicine a che cosa è elencato nel seguente grafico alle varie temperature del forno.

Se le vostre letture variano notevolmente dal grafico qui sopra, il sensore può essere sospetto ma il suo cablaggio è ancora una possibilità. Una volta che il forno completamente ha raffreddato ancora la misura la resistenza del circuito del sensore al collegamento di controllo. Poi stacchi il sensore stesso (vedi sopra) e direttamente misuri le sue letture. Se queste due prove misurano lo stessi, indicherebbe solitamente che il cablaggio non è il problema che lascia il sensore come il colpevole più probabile.

Nota

Alcuni modelli della gamma di Kenmore hanno un fusibile termico nel cablaggio al sensore del forno. Un guasto di ha potuto essere responsabile di un codice difetto F3 invece del sensore stesso o del suo cablaggio. Controlli lo schema elettrico della gamma per vedere se c'è quella possibilità. Sui modelli che impiegano quel dispositivo di sicurezza extra, può a volte essere trovato dentro la sezione comandi.

Punta

Un sensore della sostituzione non avrà spesso lo stesso connettore alimentabile che il sensore originale utilizzi. In tal caso i cavi possono avere bisogno di di essere tagliato insieme e di impiombato facendo uso dei dadi ceramici del cavo. L'uso dei dadi della porcellana o ceramici del cavo invece di plastica assicura che non si fondano con il calore del forno, particolarmente sui modelli autopulenti.
