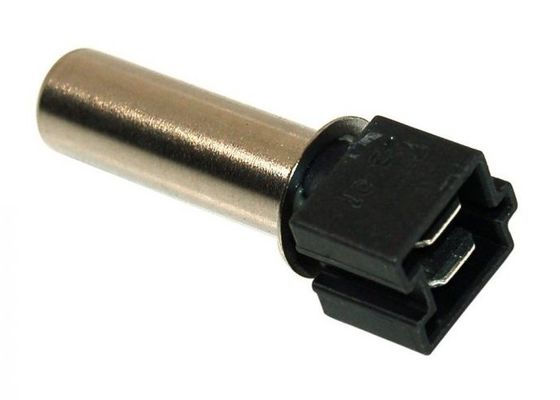

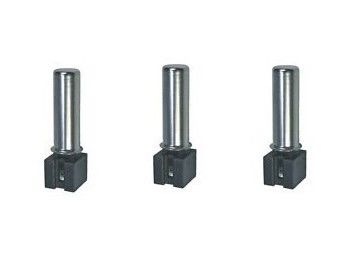

Termostato Sensore di temperatura termistor NTC in acciaio inossidabile 1.204K 3966 Per lavatrice Bosch Siemens Lavatrice di piatti
Disegno anatomico (mm)
- No | Componente | Materiale e specifiche | MARCO |
2-1. | Termistore |
MFB482X3950FB (R60=1,204KΩ±2% B25/85=3966K±1,5%) |
|
Due a due. | Politica agricola comune | 10.0X14.5X30.5 Conchiglia di acciaio inossidabile espansa (DES1410001 A-0) | SUS304 |
Due, tre. | EPOXY FILLING | G-308:GU-308:G-008X Nero | |
Due-quattro. | Terminale | 6.3 Tipo PBTB presa di collegamento Nera | PBTB |
Caratteristica
L'acciaio inossidabile è resistente all'umidità e alla corrosione, ed è utilizzato principalmente negli apparecchi per la pulizia domestica.e la tensione del sensore varia da 1500V a 3750V.
Applicazione
Il sensore è utilizzato principalmente in lavatrici, asciugatrici, lavatrici e asciugatrici all-in-one, ecc.
Numero | Articolo | Il simbolo | Condizioni di prova | Un minuto. | Neanche. | - Max, ti prego. | Unità |
4-1. | Resistenza a 0°C | R0 |
Ta=0±0,05°C PT¥0,1mw |
15.031 | 15.768 | 16.505 | kΩ |
4-2. | Resistenza a 25°C | R25 |
Ta=25±0,05°C PT¥0,1mw |
4.661 | 4.828 | 4.995 | kΩ |
Quattro-tre. | Resistenza a 30°C | R30 |
Ta=30±0,05°C PT¥0,1mw |
3.764 | 3.89 | 4.016 | kΩ |
Quattro-quattro. | Resistenza a 40°C | R40 |
Ta=40±0,05°C PT¥0,1mw |
2.5 | 2.573 | 2.645 | kΩ |
Quattro-cinque. | Resistenza a 60°C | R60 |
Ta=60±0,05°C PT¥0,1mw |
1.18 | 1.204 | 1.228 | kΩ |
Quattro, sei. | Resistenza a 83°C | R83 |
Ta=83±0,05°C PT¥0,1mw |
0.538 | 0.554 | 0.569 | kΩ |
4-7! | Resistenza a 85°C | R85 |
Ta=85±0,05°C PT¥0,1mw |
/ | 0.52 | ||
Quattro-otto. | B Valore | B25/85 | 3906.5 | 3966 | 4025.5 | k | |
4-9! | Costante di dissipazione termica | δ | T1=85±0,2°C, Ta=25±1°C | / | 5.0 | / | Mw/°C |
4-10. | Tempo di risposta | τ |
T1 = 47,1 ± 0,2°C, T2 = 85 ± 0,2°C Ta = 25 ± 1°C |
/ | 16 | / | seg. |
4-11. | Prova di isolamento | / | 500VDC 1sec | 100 | / | / | MΩ |
4-12. | Test Hi-Pot | / | AC3750V 1sec | / | / | 0.5 | Sec. |
4-13. | Temperatura di funzionamento del prodotto | / | / | - Venti | / | +130 | °C |
4-14. | Potenza massima a 25°C | / | 200 | / | / | / | mW |
Resistenza contro tabella di temperatura
Tabella R - T | ||||||||
R60=1,204KΩ±2% B25/85=3966K±1,5% | ||||||||
T(°C) | Rnom(KΩ) | Rmin(KΩ) | Rmax(KΩ) | dR/Rsoll (%) | dT (°C) | DeltaR/DeltaT (KΩ/°C) |
||
min | massimo | massimo | min | |||||
0 | 15.768 | 15.031 | 16.505 | - Quattro.7 | 4.7 | - Zero.94 | 0.94 | 0.784 |
1 | 14.984 | 14.292 | 15.676 | - Quattro.6 | 4.6 | - Zero.94 | 0.94 | 0.740 |
2 | 14.244 | 13.593 | 14.894 | - Quattro.6 | 4.6 | - Zero.93 | 0.93 | 0.700 |
3 | 13.544 | 12.933 | 14.156 | - Quattro.5 | 4.5 | - Zero.93 | 0.93 | 0.660 |
4 | 12.884 | 12.309 | 13.459 | - Quattro.5 | 4.5 | - Zero.92 | 0.92 | 0.625 |
5 | 12.259 | 11.718 | 12.800 | - Quattro.4 | 4.4 | - Zero.92 | 0.92 | 0.590 |
6 | 11.669 | 11.160 | 12.178 | - Quattro.4 | 4.4 | - Zero.91 | 0.91 | 0.559 |
7 | 11.110 | 10.631 | 11.589 | - Quattro.3 | 4.3 | - Zero.91 | 0.91 | 0.528 |
8 | 10.582 | 10.131 | 11.033 | - Quattro.3 | 4.3 | - Zero.90 | 0.90 | 0.500 |
9 | 10.082 | 9.658 | 10.506 | - Quattro.2 | 4.2 | - Zero.90 | 0.90 | 0.473 |
10 | 9.609 | 9.209 | 10.008 | - Quattro.2 | 4.2 | - Zero.89 | 0.89 | 0.450 |
11 | 9.159 | 8.783 | 9.535 | - Quattro.1 | 4.1 | - Zero.88 | 0.88 | 0.426 |
12 | 8.733 | 8.378 | 9.088 | - Quattro.1 | 4.1 | - Zero.88 | 0.88 | 0.403 |
13 | 8.330 | 7.995 | 8.664 | - Quattro.0 | 4.0 | - Zero.87 | 0.87 | 0.383 |
14 | 7.947 | 7.632 | 8.262 | - Quattro.0 | 4.0 | - Zero.87 | 0.87 | 0.363 |
15 | 7.584 | 7.287 | 7.881 | - Tre. Tre.9 | 3.9 | - Zero.87 | 0.87 | 0.343 |
16 | 7.241 | 6.960 | 7.521 | - Tre. Tre.9 | 3.9 | - Zero.86 | 0.86 | 0.327 |
17 | 6.914 | 6.650 | 7.178 | - Tre. Tre.8 | 3.8 | - Zero.85 | 0.85 | 0.310 |
18 | 6.604 | 6.355 | 6.854 | - Tre. Tre.8 | 3.8 | - Zero.85 | 0.85 | 0.294 |
19 | 6.310 | 6.075 | 6.546 | - Tre. Tre.7 | 3.7 | - Zero.84 | 0.85 | 0.279 |
20 | 6.031 | 5.809 | 6.253 | - Tre. Tre.7 | 3.7 | - Zero.83 | 0.83 | 0.266 |
21 | 5.765 | 5.556 | 5.975 | - Tre. Tre.6 | 3.6 | - Zero.83 | 0.83 | 0.252 |
22 | 5.513 | 5.315 | 5.711 | - Tre. Tre.6 | 3.6 | - Zero.82 | 0.83 | 0.240 |
23 | 5.273 | 5.086 | 5.460 | - Tre. Tre.5 | 3.5 | - Zero.82 | 0.82 | 0.228 |
24 | 5.045 | 4.868 | 5.221 | - Tre. Tre.5 | 3.5 | - Zero.82 | 0.81 | 0.217 |
25 | 4.828 | 4.661 | 4.995 | - Tre. Tre.5 | 3.5 | - Zero.81 | 0.81 | 0.207 |
26 | 4.621 | 4.464 | 4.779 | - Tre. Tre.4 | 3.4 | - Zero.80 | 0.81 | 0.196 |
27 | 4.425 | 4.276 | 4.574 | - Tre. Tre.4 | 3.4 | - Zero.80 | 0.80 | 0.187 |
28 | 4.238 | 4.097 | 4.379 | - Tre. Tre.3 | 3.3 | - Zero.79 | 0.79 | 0.178 |
29 | 4.060 | 3.927 | 4.193 | - Tre. Tre.3 | 3.3 | - Zero.78 | 0.78 | 0.170 |
30 | 3.890 | 3.764 | 4.016 | - Tre. Tre.2 | 3.2 | - Zero.78 | 0.78 | 0.162 |
31 | 3.728 | 3.610 | 3.847 | - Tre. Tre.2 | 3.2 | - Zero.77 | 0.77 | 0.154 |
32 | 3.574 | 3.462 | 3.687 | - Tre. Tre.1 | 3.2 | - Zero.76 | 0.77 | 0.147 |
33 | 3.427 | 3.321 | 3.534 | - Tre. Tre.1 | 3.1 | - Zero.76 | 0.76 | 0.140 |
34 | 3.287 | 3.187 | 3.388 | - Tre. Tre.0 | 3.1 | - Zero.75 | 0.76 | 0.133 |
35 | 3.154 | 3.059 | 3.249 | - Tre. Tre.0 | 3.0 | - Zero.75 | 0.75 | 0.127 |
36 | 3.027 | 2.936 | 3.117 | - Tre. Tre.0 | 3.0 | - Zero.75 | 0.74 | 0.122 |
37 | 2.905 | 2.820 | 2.990 | - Due.9 | 2.9 | - Zero.73 | 0.73 | 0.116 |
38 | 2.789 | 2.708 | 2.870 | - Due.9 | 2.9 | - Zero.74 | 0.74 | 0.110 |
39 | 2.679 | 2.602 | 2.755 | - Due.9 | 2.8 | - Zero.73 | 0.72 | 0.106 |
40 | 2.573 | 2.500 | 2.645 | - Due.8 | 2.8 | - Zero.72 | 0.71 | 0.101 |
41 | 2.472 | 2.403 | 2.540 | - Due.8 | 2.8 | - Zero.71 | 0.70 | 0.097 |
42 | 2.375 | 2.310 | 2.440 | - Due.7 | 2.7 | - Zero.71 | 0.71 | 0.092 |
43 | 2.283 | 2.222 | 2.344 | - Due.7 | 2.7 | - Zero.69 | 0.69 | 0.088 |
44 | 2.195 | 2.137 | 2.253 | - Due.6 | 2.6 | - Zero.69 | 0.69 | 0.084 |
45 | 2.111 | 2.055 | 2.166 | - Due.7 | 2.6 | - Zero.69 | 0.68 | 0.081 |
46 | 2.030 | 1.978 | 2.082 | - Due.6 | 2.6 | - Zero.68 | 0.68 | 0.077 |
47 | 1.953 | 1.903 | 2.002 | - Due.6 | 2.5 | - Zero.68 | 0.66 | 0.074 |
48 | 1.879 | 1.832 | 1.926 | - Due.5 | 2.5 | - Zero.67 | 0.67 | 0.070 |
49 | 1.809 | 1.764 | 1.853 | - Due.5 | 2.4 | - Zero.66 | 0.65 | 0.068 |
50 | 1.741 | 1.699 | 1.783 | - Due.4 | 2.4 | - Zero.65 | 0.65 | 0.065 |
51 | 1.676 | 1.637 | 1.716 | - Due.3 | 2.4 | - Zero.64 | 0.66 | 0.061 |
52 | 1.615 | 1.577 | 1.652 | - Due.4 | 2.3 | - Zero.63 | 0.62 | 0.060 |
53 | 1.555 | 1.519 | 1.591 | - Due.3 | 2.3 | - Zero.63 | 0.63 | 0.057 |
54 | 1.498 | 1.464 | 1.532 | - Due.3 | 2.3 | - Zero.63 | 0.63 | 0.054 |
55 | 1.444 | 1.412 | 1.476 | - Due.2 | 2.2 | - Zero.62 | 0.62 | 0.052 |
56 | 1.392 | 1.361 | 1.422 | - Due.2 | 2.2 | - Zero.62 | 0.60 | 0.050 |
57 | 1.342 | 1.313 | 1.371 | - Due.2 | 2.2 | - Zero.60 | 0.60 | 0.048 |
58 | 1.294 | 1.266 | 1.321 | - Due.2 | 2.1 | - Zero.61 | 0.59 | 0.046 |
59 | 1.248 | 1.222 | 1.274 | - Due.1 | 2.1 | - Zero.59 | 0.59 | 0.044 |
60 | 1.204 | 1.180 | 1.228 | - Due.0 | 2.0 | - Zero.56 | 0.56 | 0.043 |
61 | 1.161 | 1.137 | 1.186 | - Due.1 | 2.2 | - Zero.60 | 0.62 | 0.040 |
62 | 1.121 | 1.097 | 1.145 | - Due.1 | 2.1 | - Zero.62 | 0.62 | 0.039 |
63 | 1.082 | 1.058 | 1.105 | - Due.2 | 2.1 | - Zero.63 | 0.61 | 0.038 |
64 | 1.044 | 1.021 | 1.067 | - Due.2 | 2.2 | - Zero.64 | 0.64 | 0.036 |
65 | 1.0080 | 0.9859 | 1.0310 | - Due.2 | 2.3 | - Zero.65 | 0.67 | 0.034 |
66 | 0.9739 | 0.9518 | 0.9959 | - Due.3 | 2.3 | - Zero.67 | 0.66 | 0.033 |
67 | 0.9407 | 0.9191 | 0.9623 | - Due.3 | 2.3 | - Zero.68 | 0.68 | 0.032 |
68 | 0.9088 | 0.8876 | 0.9300 | - Due.3 | 2.3 | - Zero.69 | 0.69 | 0.031 |
69 | 0.8781 | 0.8574 | 0.8989 | - Due.4 | 2.4 | - Zero.70 | 0.71 | 0.029 |
70 | 0.8487 | 0.8283 | 0.8690 | - Due.4 | 2.4 | - Zero.72 | 0.72 | 0.028 |
71 | 0.8204 | 0.8004 | 0.8403 | - Due.4 | 2.4 | - Zero.74 | 0.73 | 0.027 |
72 | 0.7932 | 0.7736 | 0.8127 | - Due.5 | 2.5 | - Zero.75 | 0.74 | 0.026 |
73 | 0.7670 | 0.7478 | 0.7862 | - Due.5 | 2.5 | - Zero.76 | 0.76 | 0.025 |
74 | 0.7418 | 0.7230 | 0.7606 | - Due.5 | 2.5 | - Zero.78 | 0.78 | 0.024 |
75 | 0.7176 | 0.6992 | 0.7360 | - Due.6 | 2.6 | - Zero.79 | 0.79 | 0.023 |
76 | 0.6943 | 0.6762 | 0.7123 | - Due.6 | 2.6 | - Zero.80 | 0.80 | 0.023 |
77 | 0.6718 | 0.6541 | 0.6895 | - Due.6 | 2.6 | - Zero.82 | 0.82 | 0.022 |
78 | 0.6502 | 0.6329 | 0.6675 | - Due.7 | 2.7 | - Zero.83 | 0.83 | 0.021 |
79 | 0.6294 | 0.6124 | 0.6463 | - Due.7 | 2.7 | - Zero.85 | 0.84 | 0.020 |
80 | 0.6093 | 0.5927 | 0.6260 | - Due.7 | 2.7 | - Zero.86 | 0.87 | 0.019 |
81 | 0.5900 | 0.5738 | 0.6063 | - Due.7 | 2.8 | - Zero.88 | 0.88 | 0.019 |
82 | 0.5715 | 0.5555 | 0.5874 | - Due.8 | 2.8 | - Zero.89 | 0.89 | 0.018 |
83 | 0.5536 | 0.5379 | 0.5692 | - Due.8 | 2.8 | - Zero.91 | 0.90 | 0.017 |
84 | 0.5363 | 0.5210 | 0.5516 | - Due.9 | 2.9 | - Zero.92 | 0.92 | 0.017 |
85 | 0.5197 | 0.5047 | 0.5346 | - Due.9 | 2.9 | - Zero.93 | 0.93 | 0.016 |
86 | 0.5036 | 0.4889 | 0.5183 | - Due.9 | 2.9 | - Zero.95 | 0.95 | 0.016 |
87 | 0.4881 | 0.4738 | 0.5025 | - Due.9 | 3.0 | - Zero.96 | 0.97 | 0.015 |
88 | 0.4732 | 0.4591 | 0.4873 | - Tre. Tre.0 | 3.0 | - Zero.98 | 0.98 | 0.014 |
89 | 0.4588 | 0.4450 | 0.4726 | - Tre. Tre.0 | 3.0 | - Zero.99 | 0.99 | 0.014 |
90 | 0.4449 | 0.4314 | 0.4585 | - Tre. Tre.0 | 3.1 | - Uno.02 | 1.02 | 0.013 |
91 | 0.4316 | 0.4183 | 0.4448 | - Tre. Tre.1 | 3.1 | - Uno.02 | 1.02 | 0.013 |
92 | 0.4186 | 0.4057 | 0.4316 | - Tre. Tre.1 | 3.1 | - Uno.04 | 1.05 | 0.012 |
93 | 0.4062 | 0.3935 | 0.4189 | - Tre. Tre.1 | 3.1 | - Uno.05 | 1.05 | 0.012 |
94 | 0.3941 | 0.3817 | 0.4066 | - Tre. Tre.1 | 3.2 | - Uno.07 | 1.08 | 0.012 |
95 | 0.3825 | 0.3703 | 0.3947 | - Tre. Tre.2 | 3.2 | - Uno.09 | 1.09 | 0.011 |
96 | 0.3713 | 0.3593 | 0.3832 | - Tre. Tre.2 | 3.2 | - Uno.10 | 1.09 | 0.011 |
97 | 0.3604 | 0.3487 | 0.3721 | - Tre. Tre.2 | 3.2 | - Uno.11 | 1.11 | 0.011 |
98 | 0.3499 | 0.3385 | 0.3614 | - Tre. Tre.3 | 3.3 | - Uno.13 | 1.14 | 0.010 |
99 | 0.3398 | 0.3286 | 0.3510 | - Tre. Tre.3 | 3.3 | - Uno.14 | 1.14 | 0.010 |
100 | 0.3300 | 0.3190 | 0.3410 | - Tre. Tre.3 | 3.3 | - Uno.17 | 1.17 | 0.009 |
101 | 0.3206 | 0.3099 | 0.3314 | - Tre. Tre.3 | 3.4 | - Uno.18 | 1.19 | 0.009 |
102 | 0.3115 | 0.3010 | 0.3221 | - Tre. Tre.4 | 3.4 | - Uno.21 | 1.22 | 0.009 |
103 | 0.3028 | 0.2924 | 0.3131 | - Tre. Tre.4 | 3.4 | - Uno.22 | 1.21 | 0.009 |
104 | 0.2943 | 0.2841 | 0.3044 | - Tre. Tre.5 | 3.4 | - Uno.23 | 1.22 | 0.008 |
105 | 0.2860 | 0.2761 | 0.2960 | - Tre. Tre.5 | 3.5 | - Uno.25 | 1.27 | 0.008 |
106 | 0.2781 | 0.2684 | 0.2878 | - Tre. Tre.5 | 3.5 | - Uno.3 | 1.3 | 0.008 |
107 | 0.2704 | 0.2609 | 0.2799 | - Tre. Tre.5 | 3.5 | - Uno.28 | 1.28 | 0.007 |
108 | 0.2630 | 0.2536 | 0.2723 | - Tre. Tre.6 | 3.5 | - Uno.31 | 1.29 | 0.007 |
109 | 0.2558 | 0.2466 | 0.2649 | - Tre. Tre.6 | 3.6 | - Uno.31 | 1.30 | 0.007 |
110 | 0.2488 | 0.2398 | 0.2578 | - Tre. Tre.6 | 3.6 | - Uno.32 | 1.32 | 0.007 |
111 | 0.2420 | 0.2332 | 0.2508 | - Tre. Tre.6 | 3.6 | - Uno.33 | 1.33 | 0.007 |
112 | 0.2354 | 0.2268 | 0.2440 | - Tre. Tre.7 | 3.7 | - Uno.34 | 1.34 | 0.006 |
113 | 0.2290 | 0.2206 | 0.2375 | - Tre. Tre.7 | 3.7 | - Uno.38 | 1.39 | 0.006 |
114 | 0.2229 | 0.2146 | 0.2311 | - Tre. Tre.7 | 3.7 | - Uno.38 | 1.37 | 0.006 |
115 | 0.2169 | 0.2088 | 0.2250 | - Tre. Tre.7 | 3.7 | - Uno.40 | 1.40 | 0.006 |
116 | 0.2111 | 0.2031 | 0.2190 | - Tre. Tre.8 | 3.7 | - Uno.43 | 1.41 | 0.006 |
117 | 0.2055 | 0.1977 | 0.2133 | - Tre. Tre.8 | 3.8 | - Uno.42 | 1.42 | 0.005 |
118 | 0.2000 | 0.1924 | 0.2077 | - Tre. Tre.8 | 3.8 | - Uno.46 | 1.48 | 0.005 |
119 | 0.1948 | 0.1873 | 0.2023 | - Tre. Tre.9 | 3.9 | - Uno.47 | 1.47 | 0.005 |
120 | 0.1897 | 0.1823 | 0.1970 | - Tre. Tre.9 | 3.8 | - Uno.45 | 1.43 | 0.005 |
121 | 0.1846 | 0.1774 | 0.1918 | - Tre. Tre.9 | 3.9 | - Uno.50 | 1.50 | 0.005 |
122 | 0.1798 | 0.1727 | 0.1868 | - Tre. Tre.9 | 3.9 | - Uno.48 | 1.46 | 0.005 |
123 | 0.1750 | 0.1681 | 0.1820 | - Tre. Tre.9 | 4.0 | - Uno.53 | 1.56 | 0.004 |
124 | 0.1705 | 0.1637 | 0.1772 | - Quattro.0 | 3.9 | - Uno.51 | 1.49 | 0.005 |
125 | 0.1660 | 0.1594 | 0.1727 | - Quattro.0 | 4.0 | - Uno.53 | 1.56 | 0.004 |
126 | 0.1617 | 0.1552 | 0.1682 | - Quattro.0 | 4.0 | - Uno.55 | 1.55 | 0.004 |
127 | 0.1575 | 0.1512 | 0.1639 | - Quattro.0 | 4.1 | - Uno.58 | 1.60 | 0.004 |
128 | 0.1535 | 0.1472 | 0.1597 | - Quattro.1 | 4.0 | - Uno.62 | 1.59 | 0.004 |
129 | 0.1496 | 0.1434 | 0.1557 | - Quattro.1 | 4.1 | - Uno.59 | 1.56 | 0.004 |
130 | 0.1457 | 0.1397 | 0.1517 | - Quattro.1 | 4.1 | - Uno.60 | 1.60 |
Come funziona un sensore NTC su una lavatrice
La temperatura è controllata dal PCB mediante un sensore di temperatura NTC incorporato nel sistema di riscaldamento
Quando si prova l'elemento la resistenza scende con l'aumento della temperatura.
Cos'è un sensore NTC?
Un termistor è essenzialmente una resistenza che cambia la sua resistenza elettrica a temperature variabili.Sono utilizzati nelle lavatrici perché la loro resistenza elettrica a varie temperature è nota., è facile per la lavatrice monitorare un termistor e rilevare quando sono raggiunte determinate temperature.
Controlla prima tutte le connessioni al sensore e alla scheda, potrebbero essersi staccate, a volte è improbabile vedere qualcosa di fisicamente sbagliato, ma potrebbe esserci una cattiva connessione.La diagnosi è effettuata misurando la resistenza con un contatore di continuità (o multi)Non possiamo dare letture per tutti i termistor perché variano, vedi la mia foto per esempio, ma dovresti essere in grado di ottenere una lettura su entrambi i terminali.Se il circuito è completamente aperto, è probabile che sia difettoso..
