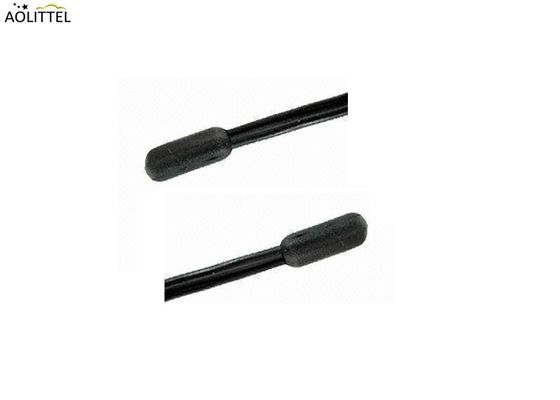

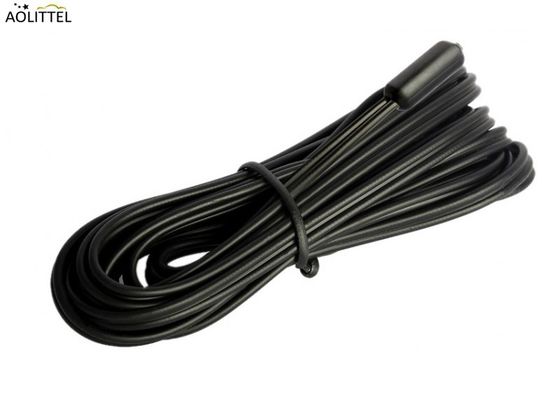

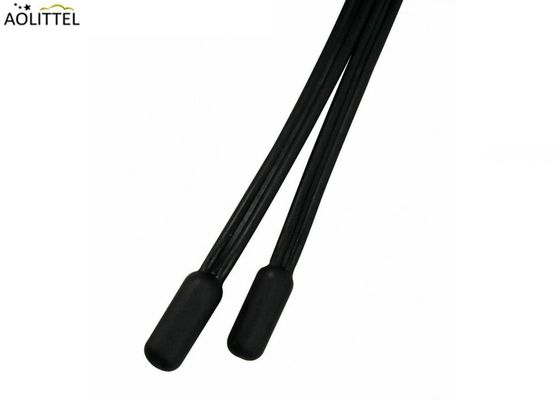

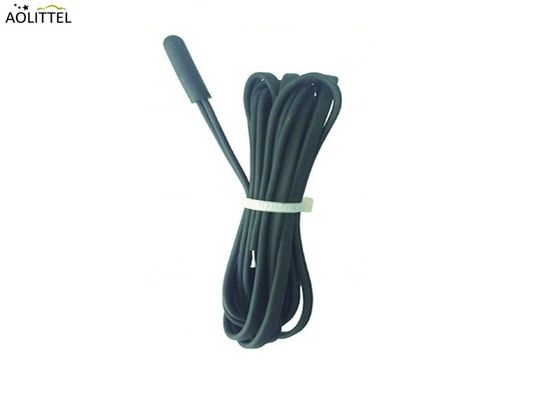

IP68 TPE Iniezione 6x15mm NTC Micro Sensore di Temperatura 10KΩ±1% B2550=3950±1% Con Tipo B AWG26# Cavo piatto 2 metri
Caratteristiche
Potenza dielettrica: 3,75 kVAC
Isolamento primario PP, isolamento secondario
Lunghezza del cavo TPE: da 200 mm a 10 metri (altri disponibili su richiesta)
26AWG cavo TPE a doppio isolamento
Classificazione IP 68
Resistenza di isolamento 100MΩ @ 500VDC
Disponibile in vari tipi di connettori
Tolleranze e resistenze personalizzate disponibili su richiesta
Intervallo di temperatura da -20°C a +125°C
- Non si tratta di un problema di sicurezza.
Scarica________
DimensioneUnità: mm
Lista dei materiali
| - No |
Nome del materiale |
Articolo/PN |
| 1. |
Termistore NTC |
R25=10KΩ±1% B25/50=3950±1% |
| 2. |
Rivestimento |
TPE |
| 3. |
Cavi di piombo |
TPE AWG26# tipo B filo piatto (nero) |
| 4. |
Terminal |
di larghezza inferiore o uguale a 30 cm |
SPECIFICI PERFORMANCE
| - No |
Articolo |
Segno |
Condizioni di prova |
Un minuto. |
Valore normale |
- Max, ti prego. |
Unità |
| 1. |
Resistenza a 25°C |
R25 |
Ta=25±0,05°C
PT¥0,1mw
|
9.9 |
10.0 |
10.1 |
kΩ |
| 2. |
B Valore |
B25/50 |
|
3910.5 |
3950.0 |
3989.5 |
k |
| 3. |
Fattore di dissipazione |
σ |
Ta=25±0,5°C |
0.7 |
mW/°C |
| 4. |
Costante di tempo |
τ |
Ta=25±0,5°C |
< 15 |
seg. |
| 5. |
Intervallo di temperatura di funzionamento |
/ |
/ |
- Venti |
/ |
+125 |
°C |
| 6 |
Resistenza dell'isolamento |
/ |
500 V di corrente continua |
> 100 |
MΩ |
| 7. |
Resistere alla prova di tensione |
/ |
1000V AC,1mA, 1min |
Nessuna anomalia |
Sec. |
Applicazione
Applicazioni di refrigerazione e HVAC
Controllo dei processi industriali
Applicazioni per l'immersione
Controller ETC e ERC
Visualizzazione
Questo gruppo è costituito da un termistore NTC saldato a un cavo di estensione TPE.Il sensore e il cavo di estensione sono stampati insieme come un'unità vulcanizzata a caldo per fornire un elevato grado di protezione contro l'ingresso di acqua/umiditàIl sensore è protetto da danni meccanici dal rivestimento in acciaio inossidabile.
Una gamma di sensori a doppio isolamento, completamente incapsulati, con protezione impermeabile IP68, adatti a refrigerazione, aria condizionata, riscaldamento solare e a pavimento,Questi sensori garantiscono l'integrità assoluta contro l'ingresso di umidità.
Prova di affidabilità
| - No |
Articolo |
Requisiti tecnici |
Condizioni di prova e metodo |
| 1. |
Test di alta temperatura |
DR/R25£ ± 5%
DB/B£ ± 3%
Nessuna variazione con tensione di resistenza,
Prestazioni di isolamento.
Aspetto senza danni.
|
100±5°C, potenza a 120±12 ore, DC0,2mA |
| 2. |
Basse temperature |
-30±5°C, potenza a 120±12 ore, DC0,2mA |
| 3. |
Test di umidità |
Conservare in ambiente a 45±2°C, 90%-95%RH per 120±12 ore |
| 4. |
Prova del ciclo di temperatura |
Acqua a 5°C×10min→acqua a 90°C ×100min/cicli, 50 cicli |
| 5 |
Prova di elettrificazione a carico |
Potenza DC1mA, 100 ore a temperatura ambiente e umido. |
| 6 |
Prova di caduta |
Caduta libera sul pavimento in cemento da un'altezza di 1 m, 5 cicli. |
| 7 |
Prova di vibrazione |
Intervallo di frequenza:1055HZ Amplitudine totale 1,52mm 1 ciclo 1 minuto, direzione e tempo X,Y,Z assi 2 ore ciascuno. |
| 8 |
Prova di piegatura |
Piega 90° del sito di legame del filo e della resina epossidica. |
| 9 |
Prove di trazione |
Metti 2 kg di forza dura 1 minuto |
Montaggio e altre opzioni
Una gamma di alloggiamenti in acciaio inossidabile può essere aggiunta per aumentare la robustezza del sensore o fornire varie opzioni di montaggio.
Tabella R-T
| Tavola di conversione R-T |
| R25=10KΩ±1% B25/50=3950K±1% |
| T/°C |
Rcen |
T/°C |
Rcen |
T/°C |
Rcen |
T/°C |
Rcen |
| - Quaranta. |
253.2 |
264.3 |
275.8 |
-2 |
34.68 |
35.48 |
36.29 |
| - 39 |
239.8 |
250.2 |
260.9 |
-1 |
33.01 |
33.75 |
34.51 |
| - 38 anni. |
227.1 |
236.8 |
246.9 |
0 |
31.43 |
32.12 |
32.82 |
| - 37. |
215.1 |
224.2 |
233.6 |
1 |
29.93 |
30.57 |
31.22 |
| - 36 anni. |
203.8 |
212.3 |
221.0 |
2 |
28.50 |
29.10 |
29.71 |
| - 35 anni. |
193.1 |
201.0 |
209.2 |
3 |
27.15 |
27.71 |
28.27 |
| - 34 |
182.9 |
190.3 |
198.0 |
4 |
25.88 |
26.39 |
26.92 |
| - 33 |
173.4 |
180.2 |
187.4 |
5 |
24.66 |
25.14 |
25.63 |
| - 32 anni. |
164.3 |
170.7 |
177.4 |
6 |
23.51 |
23.96 |
24.41 |
| -31 anni. |
155.7 |
161.7 |
167.9 |
7 |
22.42 |
22.84 |
23.26 |
| - Trenta |
147.6 |
153.2 |
159.0 |
8 |
21.39 |
21.77 |
22.16 |
| - 29 |
139.9 |
145.1 |
150.6 |
9 |
20.40 |
20.76 |
21.12 |
| - 28 anni |
132.6 |
137.5 |
142.6 |
10 |
19.47 |
19.80 |
20.14 |
| - 27 |
125.8 |
130.3 |
135.1 |
11 |
18.58 |
18.89 |
19.20 |
| - 26 anni. |
119.3 |
123.5 |
127.9 |
12 |
17.74 |
18.02 |
18.31 |
| - 25 |
113.1 |
117.1 |
121.2 |
13 |
16.94 |
17.20 |
17.47 |
| - 24 |
107.3 |
111.0 |
114.9 |
14 |
16.18 |
16.42 |
16.67 |
| - 23 anni |
101.8 |
105.3 |
108.8 |
15 |
15.46 |
15.68 |
15.91 |
| - 22 anni |
96.56 |
99.80 |
103.1 |
16 |
14.77 |
14.98 |
15.19 |
| - 21 anni. |
91.62 |
94.65 |
97.77 |
17 |
14.11 |
14.31 |
14.50 |
| - Venti |
86.95 |
89.78 |
92.69 |
18 |
13.49 |
13.67 |
13.85 |
| - 19 |
82.49 |
85.13 |
87.84 |
19 |
12.90 |
13.07 |
13.23 |
| - 18 anni. |
78.28 |
80.74 |
83.27 |
20 |
12.34 |
12.49 |
12.64 |
| - 17 anni. |
74.30 |
76.59 |
78.95 |
21 |
11.80 |
11.94 |
12.08 |
| - 16 anni. |
70.53 |
72.67 |
74.87 |
22 |
11.29 |
11.42 |
11.55 |
| - 15 |
66.96 |
68.96 |
71.01 |
23 |
10.80 |
10.92 |
11.04 |
| - 14 anni. |
63.59 |
65.45 |
67.36 |
24 |
10.34 |
10.45 |
10.56 |
| -13 anni. |
60.40 |
62.13 |
63.91 |
25 |
9.900 |
10.00 |
10.10 |
| - 12 |
57.38 |
58.99 |
60.65 |
26 |
9.474 |
9.573 |
9.673 |
| - 11 |
54.51 |
56.02 |
57.57 |
27 |
9.068 |
9.167 |
9.267 |
| - 10 |
51.80 |
53.21 |
54.65 |
28 |
8.681 |
8.780 |
8.879 |
| -9 |
49.24 |
50.55 |
51.89 |
29 |
8.313 |
8.411 |
8.510 |
| -8 |
46.81 |
48.03 |
49.28 |
30 |
7.962 |
8.060 |
8.158 |
| -7 |
44.51 |
45.64 |
46.80 |
31 |
7.628 |
7.725 |
7.822 |
| -6 |
42.32 |
43.38 |
44.47 |
32 |
7.309 |
7.405 |
7.502 |
| - 5 |
40.26 |
41.24 |
42.25 |
33 |
7.005 |
7.100 |
7.196 |
| - 4 |
38.30 |
39.22 |
40.15 |
34 |
6.716 |
6.809 |
6.904 |
| -3 |
36.44 |
37.30 |
38.17 |
35 |
6.439 |
6.532 |
6.626 |
| Tavola di conversione R-T |
| R25=10KΩ±1% B25/50=3950K±1% |
| T/°C |
Rcen |
T/°C |
Rcen |
T/°C |
Rcen |
T/°C |
Rcen |
| 36 |
6.176 |
6.267 |
6.360 |
74 |
1.452 |
1.495 |
1.539 |
| 37 |
5.924 |
6.014 |
6.106 |
75 |
1.403 |
1.445 |
1.488 |
| 38 |
5.684 |
5.773 |
5.863 |
76 |
1.357 |
1.398 |
1.440 |
| 39 |
5.455 |
5.543 |
5.631 |
77 |
1.312 |
1.352 |
1.393 |
| 40 |
5.236 |
5.322 |
5.410 |
78 |
1.269 |
1.308 |
1.348 |
| 41 |
5.027 |
5.112 |
5.198 |
79 |
1.228 |
1.266 |
1.305 |
| 42 |
4.827 |
4.911 |
4.995 |
80 |
1.188 |
1.225 |
1.264 |
| 43 |
4.636 |
4.719 |
4.802 |
81 |
1.150 |
1.186 |
1.224 |
| 44 |
4.454 |
4.535 |
4.617 |
82 |
1.113 |
1.149 |
1.185 |
| 45 |
4.280 |
4.359 |
4.439 |
83 |
1.077 |
1.112 |
1.148 |
| 46 |
4.113 |
4.191 |
4.270 |
84 |
1.043 |
1.078 |
1.113 |
| 47 |
3.954 |
4.030 |
4.108 |
85 |
1.010 |
1.044 |
1.079 |
| 48 |
3.801 |
3.876 |
3.952 |
86 |
0.9805 |
1.013 |
1.047 |
| 49 |
3.655 |
3.729 |
3.804 |
87 |
0.9516 |
0.9838 |
1.017 |
| 50 |
3.516 |
3.588 |
3.661 |
88 |
0.9236 |
0.9551 |
0.9876 |
| 51 |
3.379 |
3.450 |
3.521 |
89 |
0.8965 |
0.9274 |
0.9592 |
| 52 |
3.248 |
3.318 |
3.388 |
90 |
0.8703 |
0.9005 |
0.9317 |
| 53 |
3.124 |
3.191 |
3.260 |
91 |
0.8450 |
0.8746 |
0.9051 |
| 54 |
3.004 |
3.071 |
3.138 |
92 |
0.8205 |
0.8494 |
0.8793 |
| 55 |
2.891 |
2.956 |
3.022 |
93 |
0.7967 |
0.8251 |
0.8544 |
| 56 |
2.782 |
2.845 |
2.910 |
94 |
0.7737 |
0.8015 |
0.8302 |
| 57 |
2.678 |
2.740 |
2.803 |
95 |
0.7515 |
0.7787 |
0.8068 |
| 58 |
2.578 |
2.639 |
2.701 |
96 |
0.7300 |
0.7566 |
0.7842 |
| 59 |
2.483 |
2.542 |
2.603 |
97 |
0.7091 |
0.7352 |
0.7622 |
| 60 |
2.392 |
2.450 |
2.510 |
98 |
0.6889 |
0.7145 |
0.7410 |
| 61 |
2.304 |
2.362 |
2.420 |
99 |
0.6694 |
0.6944 |
0.7203 |
| 62 |
2.221 |
2.277 |
2.334 |
100 |
0.6505 |
0.6750 |
0.7004 |
| 63 |
2.141 |
2.196 |
2.251 |
101 |
0.6316 |
0.6556 |
0.6804 |
| 64 |
2.064 |
2.118 |
2.172 |
102 |
0.6133 |
0.6367 |
0.6611 |
| 65 |
1.991 |
2.043 |
2.097 |
103 |
0.5954 |
0.6184 |
0.6422 |
| 66 |
1.921 |
1.972 |
2.024 |
104 |
0.5782 |
0.6006 |
0.6240 |
| 67 |
1.853 |
1.903 |
1.954 |
105 |
0.5614 |
0.5834 |
0.6062 |
| 68 |
1.788 |
1.837 |
1.888 |
106 |
0.5451 |
0.5666 |
0.5889 |
| 69 |
1.726 |
1.774 |
1.823 |
107 |
0.5292 |
0.5503 |
0.5722 |
| 70 |
1.667 |
1.714 |
1.762 |
108 |
0.5139 |
0.5345 |
0.5559 |
| 71 |
1.610 |
1.656 |
1.703 |
109 |
0.4989 |
0.5191 |
0.5401 |
| 72 |
1.555 |
1.600 |
1.646 |
110 |
0.4845 |
0.5042 |
0.5247 |
| 73 |
1.502 |
1.546 |
1.591 |
|
|
|
|
