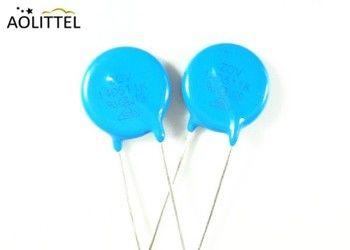

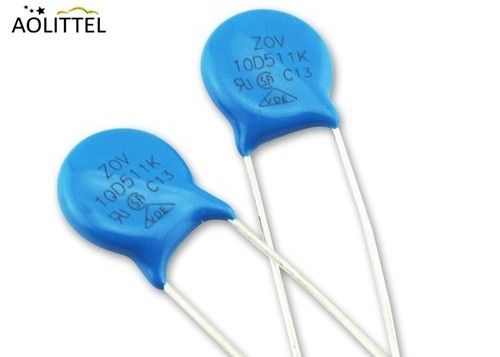

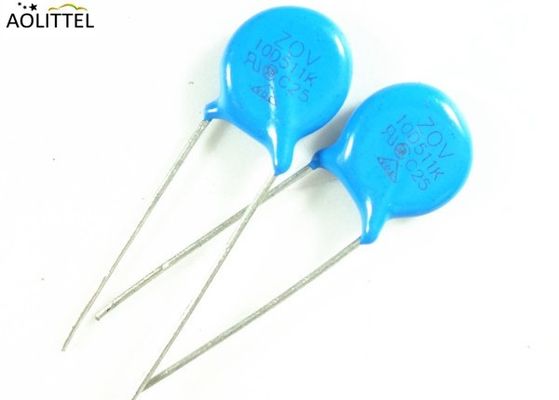

Varistore standard 14D511K ZOV VDR MOV SIOV con piombo radiale personalizzato incrocio EPCOS con UL CUL VDE CSA ROHS
Generale
I piccoli varistori all'ossido di metallo Ao forniscono una protezione affidabile ed economica contro i transitori e le sovratensioni ad alta tensione che possono essere prodotti, ad esempio, da fulmini, commutazioni o disturbi elettrici sulle linee di alimentazione CA o CC. Hanno il vantaggio rispetto ai diodi soppressori di transitori in quanto possono assorbire energie transitorie molto più elevate e possono sopprimere i transitori positivi e negativi. Quando si verifica un transitorio, la resistenza del varistore passa da un valore di stand-by molto elevato a un valore di conduzione molto basso. Il transitorio viene quindi assorbito e limitato a un livello di sicurezza, proteggendo i componenti sensibili del circuito. I varistori sono realizzati con un materiale non omogeneo, che esercita un'azione rettificante nei punti di contatto di due particelle. Molte connessioni in serie e in parallelo determinano la tensione nominale e la capacità di corrente del varistore.
______________________________________________________________________________
Scaricamento________
Diagramma di flusso del processo di produzione
Controllare i materiali in entrata ► Macinazione e miscelazione ► Granulazione ► Pressatura ► Cottura ► Metallizzazione ► Applicazione di piombo ► Verniciatura ► Test elettrico al 100% ► Marcatura ► Imballaggio o nastratura sfusa ► Cliente
PS: controllo in linea per i materiali in entrata
Il centro di produzione opera in conformità ai requisiti della norma IEC 61051-1 e UL 1449. Ogni operatore è attivamente impegnato nel controllo qualità. Inoltre, gli ispettori in linea e gli operatori di produzione effettuano controlli a campione regolamentati come parte del nostro controllo statistico del processo (SPC).
Costruzione
Elemento varistore tondo, piombato
Rivestimento: resina epossidica, ignifuga secondo UL 94 V-0
Morsetti: filo di rame stagnato
Caratteristiche
Ampio intervallo di tensione operativa 11...1100 VRMS
Elevata corrente di picco nominale fino a 8 kA
Nessun declassamento fino a una temperatura ambiente di 85 °C
Modelli SPice
Dati tecnici generali
Categoria climatica secondo IEC 60068-1 40/85/56
Temperatura di esercizio fino a CECC 42 000 –40 … + 85℃
Temperatura di conservazione – 40 … +125℃
Resistenza elettrica secondo CECC 42.000 ≥2,5 kVRMS
Resistenza di isolamento secondo CECC 42 000 ≥10 MΩ
Tempo di risposta <25 ns
Applicazione
Protezione di transistor, diodi, circuiti integrati, tiristori o semiconduttori triac
Protezione contro le sovratensioni nell'elettronica di consumo
Protezione contro le sovratensioni nell'elettronica industriale
Protezione contro le sovratensioni negli elettrodomestici elettronici, apparecchi a gas e petrolio
Assorbimento dei picchi del relè e dell'elettrovalvola
Specifica
Elenco delle serie
| -- Varistore in ossido di metallo serie 05D |
| -- Varistore in ossido di metallo serie 07D |
| -- Varistore all'ossido di metallo serie 10D |
| -- Varistore all'ossido di metallo serie 14D |
| -- Varistore all'ossido di metallo serie 20D |
| -- Varistore all'ossido di metallo serie 25D |
| -- Varistore all'ossido di metallo serie 32D |
| -- Varistore in ossido di metallo serie 34S |
| -- Varistore all'ossido di metallo serie 40D |
| -- Varistore all'ossido di metallo serie 53D |
| Si prega di contattare il nostro ufficio vendite per avere ulteriori informazioni................. |
Dimensione (unità: mm)
| Serie |
MASSIMO |
D
±0,05
|
UN |
C
±0,4
|
| D |
H |
H0 |
| 05D |
7.5 |
10.5 |
13 |
0,6 |
5±0,08 |
1.2 |
| 07D |
9 |
12 |
13.5 |
0,6 |
5±0,8 |
| 10D |
12.5 |
16.5 |
17.5 |
0,8 |
7,5±0,8 |
1.4 |
| 14D |
16.5 |
20 |
21 |
0,8/1,0 |
7,5±0,8 |
| 20D |
23 |
26.5 |
28 |
0,8/1,0 |
7,5±0,8 / 10±1,0 |
1.4/1.6 |
| 25D |
28 |
32 |
34 |
1.0 |
10±1,0 / 12,7±1,0 |
1.6 |
Spessore massimo
| Codice parte |
05D |
07D |
10D |
14D |
20D |
25D |
Codice parte |
05D |
07D |
10D |
14D |
20D |
25D |
| 180 litri |
4.5 |
4.5 |
4.6 |
4.6 |
4.8 |
4.8 |
331K |
5.1 |
5.1 |
5.8 |
5.8 |
6.0 |
6.1 |
| 220K |
4.6 |
4.6 |
4.7 |
4.7 |
4.9 |
4.9 |
361K |
5.2 |
5.2 |
6.0 |
6.0 |
6.2 |
6.4 |
| 270K |
4.7 |
4.7 |
4.8 |
4.8 |
5.0 |
5.0 |
391K |
5.4 |
5.4 |
6.2 |
6.2 |
6.4 |
6.6 |
| 330K |
4.9 |
4.9 |
5.0 |
5.0 |
5.2 |
5.2 |
431K |
5.7 |
5.7 |
6.5 |
6.5 |
6.7 |
6.9 |
| 390K |
4.8 |
4.8 |
5.3 |
5.3 |
5.5 |
5.5 |
471K |
6.0 |
6.0 |
6.7 |
6.7 |
6.9 |
7.1 |
| 470K |
4.9 |
4.9 |
5.4 |
5.4 |
5.6 |
5.6 |
511K |
6.2 |
6.2 |
6.8 |
6.8 |
7.0 |
7.2 |
| 560K |
5.0 |
5.0 |
5.6 |
5.6 |
5.8 |
5.8 |
561K |
6.5 |
6.5 |
7.0 |
7.0 |
7.2 |
7.4 |
| 680K |
5.2 |
5.2 |
5.6 |
5.6 |
5.8 |
5.8 |
621K |
- |
7.1 |
7.3 |
7.3 |
7.5 |
7.7 |
| 820K |
4.1 |
4.1 |
4.7 |
4.7 |
4.9 |
4.9 |
681K |
- |
7.3 |
7.6 |
7.6 |
7.8 |
8.0 |
| 101K |
4.3 |
4.3 |
4.9 |
4.9 |
5.1 |
5.1 |
751K |
- |
- |
8.0 |
8.0 |
8.2 |
8.4 |
| 121K |
4.5 |
4.5 |
5.1 |
5.1 |
5.3 |
5.3 |
781K |
- |
- |
8.1 |
8.1 |
8.3 |
8.5 |
| 151K |
4.8 |
4.8 |
5.4 |
5.4 |
5.6 |
5.6 |
821K |
- |
- |
8.3 |
8.3 |
8.5 |
8.7 |
| 181K |
4.3 |
4.3 |
4.8 |
4.8 |
5.0 |
5.2 |
911K |
- |
- |
8.8 |
8.8 |
9.0 |
9.2 |
| 201K |
4.4 |
4.4 |
5.0 |
5.0 |
5.2 |
5.4 |
102K |
- |
- |
9.3 |
9.3 |
9.5 |
9.7 |
| 221K |
4.5 |
4.5 |
5.1 |
5.1 |
5.3 |
5.5 |
112K |
- |
- |
9.9 |
9.9 |
10.1 |
10.3 |
| 241K |
4.6 |
4.6 |
5.2 |
5.2 |
5.4 |
5.6 |
122K |
- |
- |
- |
10.4 |
10.6 |
10.8 |
| 271K |
4.9 |
4.9 |
5.4 |
5.4 |
5.6 |
5.8 |
182K |
- |
- |
- |
- |
13.2 |
- |
| 301K |
5.0 |
5.0 |
5.5 |
5.5 |
5.7 |
5.9 |
|
|
|
|
|
|
|
Caratteristiche Elettriche
Varistore in ossido di metallo serie Ø14D
Inserisci "J" nel codice libero che sta per serie High Surge
| Numero di parte |
Vca(V) |
Vcc(V) |
V1mA(V) |
IP(A) |
Vc(V) |
I(A)Standard |
I(A)Alta sovratensione |
(J)Norma |
(J) Picco elevato |
Potenza nominale (W) |
C@
1KHz
(pf)
|
| 14D180K(J) |
11 |
14 |
18(15-21.6) |
10 |
36 |
1000 |
2000 |
4.0 |
7.0 |
0,1 |
11100 |
| 14D220K(J) |
14 |
18 |
22(19,5-26) |
10 |
43 |
1000 |
2000 |
5.0 |
8.0 |
0,1 |
9100 |
| 14D270K(J) |
17 |
22 |
27(24-31) |
10 |
53 |
1000 |
2000 |
6.0 |
10 |
0,1 |
7400 |
| 14D330K(J) |
20 |
26 |
33(29,5-36,5) |
10 |
65 |
1000 |
2000 |
7.5 |
12 |
0,1 |
6100 |
| 14D390K(J) |
25 |
31 |
39(35-43) |
10 |
77 |
1000 |
2000 |
8.6 |
13 |
0,1 |
5100 |
| 14D470K(J) |
30 |
38 |
47(42-52) |
10 |
93 |
1000 |
2000 |
10 |
17 |
0,1 |
4300 |
| 14D560K(J) |
35 |
45 |
56(50-62) |
10 |
110 |
1000 |
2000 |
11 |
20 |
0,1 |
3600 |
| 14D680K(J) |
40 |
56 |
68(61-75) |
10 |
135 |
1000 |
2000 |
14 |
24 |
0,1 |
2900 |
| 14D820K(J) |
50 |
65 |
82(74-90) |
50 |
135 |
4500 |
6000 |
22 |
27 |
0,6 |
2400 |
| 14D101K(J) |
60 |
85 |
100(90-110) |
50 |
165 |
4500 |
6000 |
28 |
33 |
0,6 |
2000 |
| 14D121K(J) |
75 |
100 |
120(108-132) |
50 |
200 |
4500 |
6000 |
32 |
40 |
0,6 |
1700 |
| 14D151K(J) |
95 |
125 |
150(135-165) |
50 |
250 |
4500 |
6000 |
40 |
53 |
0,6 |
1300 |
| 14D181K(J) |
115 |
150 |
180(162-198) |
50 |
300 |
4500 |
6000 |
50 |
60 |
0,6 |
1100 |
| 14D201K(J) |
130 |
170 |
200(180-220) |
50 |
340 |
4500 |
6000 |
57 |
70 |
0,6 |
1000 |
| 14D221K(J) |
140 |
180 |
220(198-242) |
50 |
360 |
4500 |
6000 |
60 |
78 |
0,6 |
900 |
| 14D241K(J) |
150 |
200 |
240(216-264) |
50 |
395 |
4500 |
6000 |
63 |
84 |
0,6 |
830 |
| 14D271K(J) |
175 |
225 |
270(243-297) |
50 |
455 |
4500 |
6000 |
70 |
99 |
0,6 |
740 |
| 14D301K(J) |
190 |
250 |
300(270-330) |
50 |
500 |
4500 |
6000 |
77 |
108 |
0,6 |
670 |
| 14D331K(J) |
210 |
275 |
330(297-363) |
50 |
550 |
4500 |
6000 |
85 |
115 |
0,6 |
610 |
| 14D361K(J) |
230 |
300 |
360(324-396) |
50 |
595 |
4500 |
6000 |
93 |
130 |
0,6 |
560 |
| 14D391K(J) |
250 |
320 |
390(351-429) |
50 |
650 |
4500 |
6000 |
100 |
140 |
0,6 |
510 |
| 14D431K(J) |
275 |
350 |
430(387-473) |
50 |
710 |
4500 |
6000 |
115 |
155 |
0,6 |
460 |
| 14D471K(J) |
300 |
385 |
470(423-517) |
50 |
775 |
4500 |
6000 |
125 |
175 |
0,6 |
430 |
| 14D511K(J) |
320 |
415 |
510(459-561) |
50 |
845 |
4500 |
6000 |
125 |
180 |
0,6 |
390 |
| 14D561K(J) |
350 |
460 |
560(504-616) |
50 |
925 |
4500 |
6000 |
125 |
185 |
0,6 |
360 |
| 14D621K(J) |
385 |
505 |
620(558-682) |
50 |
1025 |
4500 |
6000 |
125 |
190 |
0,6 |
320 |
| 14D681K(J) |
420 |
560 |
680(612-748) |
50 |
1120 |
4500 |
6000 |
130 |
200 |
0,6 |
290 |
| 14D751K(J) |
460 |
615 |
750(675-825) |
50 |
1240 |
4500 |
6000 |
143 |
210 |
0,6 |
270 |
| 14D781K(J) |
485 |
640 |
780(702-858) |
50 |
1290 |
4500 |
6000 |
148 |
220 |
0,6 |
260 |
| 14D821K(J) |
510 |
670 |
820(738-902) |
50 |
1355 |
4500 |
6000 |
157 |
235 |
0,6 |
240 |
| 14D911K(J) |
550 |
745 |
910(819-1001) |
50 |
1500 |
4500 |
6000 |
175 |
255 |
0,6 |
220 |
| 14D102K(J) |
625 |
825 |
1000(900-1100) |
50 |
1650 |
4500 |
6000 |
190 |
280 |
0,6 |
200 |
| 14D112K(J) |
680 |
895 |
1100(990-1210) |
50 |
1815 |
4500 |
6000 |
213 |
310 |
0,6 |
180 |
| 14D122K(J) |
750 |
990 |
1200(1080-1320) |
50 |
1980 |
4500 |
6000 |
232 |
324 |
0,6 |
160 |
| 14D142K(J) |
880 |
1140 |
1400(1260-1540) |
50 |
2310 |
4500 |
6000 |
238 |
327 |
0,6 |
150 |
| 14D162K(J) |
1000 |
1280 |
1600(1440-1760) |
50 |
2640 |
4500 |
6000 |
243 |
331 |
0,6 |
140 |
| 14D182K(J) |
1100 |
1465 |
1800(1620-1980) |
50 |
2970 |
4500 |
6000 |
250 |
335 |
0,6 |
130 |
Requisiti meccanici
| Requisiti meccanici |
| 1 |
Trazione delle terminazioni |
Nessun danno eccezionale |
1Kgf, 10Sec |
| 2 |
Piegatura delle terminazioni |
Nessun danno eccezionale |
0,5 kg, 90°, 3 volte |
| 3 |
Vibrazione |
Nessun danno eccezionale |
Frequenza: 10-55 Hz
Amplificatore: 0,75 mm, 1 minuto
|
| 4 |
Saldabilità |
Min.95% del terminale deve essere coperto uniformemente con saldatura |
Temperatura di saldatura: 230±5℃
Tempo di immersione: 2±0,5 secondi
|
| 5 |
Resistenza al calore della saldatura |
≤±5%
|
Temperatura di saldatura: 260±5℃ |
| Tempo di immersione: 10±1 sec |
Requisiti ambientali
| Requisiti ambientali |
| 1 |
Stoccaggio ad alta temperatura |
≤±5%
|
Temperatura ambiente: 125±2℃
Durata: 1000 ore
|
| 2 |
Stoccaggio a bassa temperatura |
≤±5%
|
Temperatura ambiente: -40±2℃
Durata: 1000 ore
|
| 3 |
Stoccaggio ad alta umidità/calore umido |
≤±5%
|
Temperatura ambiente: 40±2℃
90-95%RH Durata: 1000 ore
|
| 4 |
Ciclo della temperatura |
≤±5%
|
Fare un passo |
Temperatura |
Periodo |
| 1 |
-40℃ |
30 minuti |
| 2 |
Temp. ambiente |
15 minuti |
| 3 |
125 ℃ |
30 minuti |
| 4 |
Temp. ambiente |
15 minuti |
| 5 |
Carico ad alta temperatura |
≤±10%
|
Temperatura ambiente: 85±2℃
Durata: 1000 ore Carico: max
Tensione consentita
|
| 6 |
Carico di umidità elevato |
≤±10%
|
Temperatura ambiente: 125±2℃
Durata: 1000 ore Carico: max
Tensione consentita
|
| 7 |
Intervallo di temperatura operativa |
-40℃～+85℃ |
-40℃～+85℃ |
| 8 |
Intervallo di temperatura di conservazione |
-40℃～+125℃ |
-40℃～+125℃ |
Esempio di applicazione
|
Modello
Numero
Φ5mm
|
Modello
Numero
Φ5mm
|
Modello
Numero
Φ5mm
|
Modello
Numero
Φ5mm
|
Modello
Numero
Φ5mm
|
Raccomandato
Applicazioni
|
|
05D180L
05D220K
05D270K
05D330K
05D390K
05D470K
05D560K
05D680K
|
07D180L
07D220K
07D270K
07D330K
07D390K
07D470K
07D560K
07D680K
|
10D180L
10D220K
10D270K
10D330K
10D390K
10D470K
10D560K
10D680K
|
14D180L
14D220K
14D270K
14D330K
14D390K
14D470K
14D560K
14D680K
|
20D180L
20D220K
20D270K
20D330K
20D390K
20D470K
20D560K
20D680K
|
- Protezione di vari tipi di semiconduttori
- Protezione delle attrezzature automobilistiche
- Assorbimento di picchi di commutazione da vari
tipi di relè e valvole elettromagnetiche
(CC inferiore a 48 V)
- Protezione delle apparecchiature elettroniche
dalle scariche elettrostatiche
|
|
05D820K
05D101K
05D121K
05D151K
|
07D820K
07D101K
07D121K
07D151K
|
10D820K
10D101K
10D121K
10D151K
|
14D820K
14D101K
14D121K
14D151K
|
20D820K
20D101K
20D121K
20D151K
|
- Telefono.Linea di comunicazione (DC 48V)
|
|
05D181K
05D201K
05D221K
|
07D181K
07D201K
07D221K
|
10D181K
10D201K
10D221K
|
14D181K
14D201K
14D221K
|
20D181K
20D201K
20D221K
|
- Applicazioni linea-linea CA 100 V (Giappone)
|
|
05D241K
05D271K
05D301K
|
07D241K
07D271K
07D301K
|
10D241K
10D271K
10D301K
|
14D241K
14D271K
14D301K
|
20D241K
20D271K
20D301K
|
- CA da 100 V a 120 V, applicazioni linea-linea
(Giappone, Stati Uniti, Canada)
|
|
05D331K
05D361K
05D391K
|
07D331K
07D361K
07D391K
|
10D331K
10D361K
10D391K
|
14D331K
14D361K
14D391K
|
20D331K
20D361K
20D391K
|
- Applicazione della linea telefonica
(Test di resistenza di isolamento 250 V applicabile)
|
|
05D431K
05D471K
|
07D431K
07D471K
|
10D431K
10D471K
|
14D431K
14D471K
|
20D431K
20D471K
|
- Applicazioni linea-linea AC200/220V
- CA da 100 V a 220 V. Applicazioni linea-terra
|
| 05D561K |
07D561K
07D621K
07D681K
|
10D561K
10D621K
10D681K
|
14D561K
14D621K
14D681K
|
20D561K
20D621K
20D681K
|
- Applicazioni linea-linea CA 240 V
(Regno Unito, Australia, Paesi del Medio Oriente)
|
| |
|
10D751K
10D781K
10D821K
|
14D751K
10D781K
10D821K
|
20D751K
20D781K
20D821K
|
- CA 380 V, linea-linea e linea-terra
Applicazioni
|
| |
|
10D911K |
14D911K |
20D911K |
- CA 415 V, linea-linea e linea-terra
Applicazioni
|
| |
|
10D102K
10D112K
|
14D102K
14D112K
|
20D102K
20D112K
|
- CA 480 V, linea-linea e linea-terra
Applicazioni
|
| |
|
|
14D182K |
20D182K |
(Per test di resistenza CA 1200 V)
|
Selezione del fusibile in conformità al varistore ZOV
Se confermi con il diametro:
| Parte n. |
Ossido di metallo
Varistore
Serie 05D
|
Ossido di metallo
Varistore
Serie 07D
|
Ossido di metallo
Varistore
serie 10D
|
Ossido di metallo
Varistore
serie 14D
|
Ossido di metallo
Varistore
serie 20D
|
| Potenza del fusibile |
1-2 A |
2-3 A |
da 3 a 5 A |
da 3 a 10 A |
da 5 a 15 A |
Se si conferma con Corrente di picco massima:
|
Corrente di picco massima
8/20us 1 volta (A)
|
Fino a 500 |
501-2000 |
Dal 2001 al 6000 |
| Potenza del fusibile |
3A |
5A |
10A |
Come selezionare un varistore ZOV Zno
Per la maggior parte delle applicazioni, la selezione prevede sei processi:
1) Condizioni di funzionamento normali del varistore
Tensione del varistore: il valore della tensione con un test a corrente costante di 1 mA.
Selezionare lo ZnO con la tensione più alta.
AC/DC: max.rms.o tensione DC.Selezionare la tensione max. Tensione uguale o superiore alla tensione di picco di lavoro.
2) L'energia transitoria assorbita dallo ZnO
Per determinare l'energia assorbita nello ZnO, può essere applicata la seguente equazione:
E=K*IP*Vc*T
Dove K è costante. Il valore K è 1,0 per una forma d'onda rettangolare, 1,4 per una forma d'onda da 10/1000 us e 8/20 us. E IP è la corrente di picco applicata, Vc è la tensione di bloccaggio applicata alla corrente. T è la larghezza dell'impulso.
È necessario notare una cosa: l'energia nominale e l'energia assorbita in un varistore potrebbero non essere identiche
Si verifica una situazione in cui un varistore ZnO con una migliore tensione di bloccaggio assorbirà meno energia.
Il tuo messaggio deve contenere da 20 a 3000 caratteri!
