Caratteristiche

Specificazioni

Nome: Resistenza chip LED

dimensione: 0201~2512

Tolleranza: F: ±1% J: ±5%

Classificazione di potenza: 1/20W~1W

Intervallo di temperatura: -55~+155℃

Gamma di resistenza: 1Ω~22MΩ

Evidenziare:

fusibile resettable del supporto di superficie

fusibile termico del supporto di superficie

Informazioni di base

Luogo di origine: La Cina

Numero di modello: LED

Termini di pagamento e spedizione

Imballaggi particolari: Nastro in bobina

Tempi di consegna: 2 settimane

Termini di pagamento: T / T, unione occidentale

Capacità di alimentazione: 100KKPCS al mese

Galleria

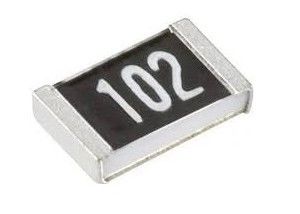

0201 0402 0603 0805 1206 resistenza per tutti gli usi 1Ω~22MΩ±5% del chip di 1Ω~2.2MΩ ±1% SMD LED 1210 1218 1812 2010 2512

Descrizione di prodotto

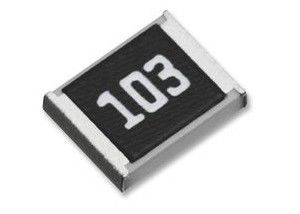

0201 0402 0603 0805 1206 resistenza per tutti gli usi 1Ω~22MΩ±5% del chip di 1Ω~2.2MΩ ±1% SMD LED 1210 1218 1812 2010 2512

Caratteristiche

La piccola dimensione e il ligtweight con la dimensione variano per norma internazionale
I prodotti di Aolittel aderiscono al requisito ambientale conformemente a SONY del codice no SS-00259 di non relativo in 8 materiali nocivi.
Altamente stabile nell'applicazione del montaggio di superficie di automatico-disposizione
Compatibile con sia l'onda che salda che saldatura di riflusso

Configurazione

0201 0402 0603 0805 1206 resistenza per tutti gli usi 1Ω~22MΩ±5% del chip di 1Ω~2.2MΩ ±1% SMD LED 1210 1218 1812 2010 2512 0

Dimensioni ((unità: millimetro))

Dimensione	L	W	T	C	D
0201	0,60 ±0.03	0,30 ±0.03	0,23 ±0.03	0,15 ±0.05	0,15 ±0.05
0402	1,00 ±0.10	0,50 ±0.05	0,35 ±0.05	0,20 ±0.10	0,25 ±0.10
0603	1,60 ±0.10	0,80 ±0.10	0,45 ±0.10	0,25 ±0.15	0,30 ±0.15
0805	2,00 ±0.10	1,25 ±0.10	0,50 ±0.10	0,35 ±0.20	0,30 ±0.20
1206	3,10 ±0.10	1,60 ±0.10	0,55 ±0.10	0,45 ±0.20	0,40 ±0.20
1210	3,10 ±0.10	2,50 ±0.10	0,55 ±0.10	0,45 ±0.25	0,45 ±0.25
1218	3,10 ±0.10	4,60 ±0.10	0,55 ±0.10	0,45 ±0.25	0,45 ±0.25
1812	4,60 ±0.10	3,00 ±0.10	0,55 ±0.10	0,55 ±0.25	0,50 ±0.25
2010	5,00 ±0.20	2,50 ±0.15	0,55 ±0.10	0,60 ±0.25	0,50 ±0.25
2512	6,35 ±0.20	3,10 ±0.15	0,55 ±0.10	0,60 ±0.25	0,60 ±0.25

Potere che riduce le imposte su curva

0201 0402 0603 0805 1206 resistenza per tutti gli usi 1Ω~22MΩ±5% del chip di 1Ω~2.2MΩ ±1% SMD LED 1210 1218 1812 2010 2512 1
Per le resistenze azionate nelle temperature ambienti sopra 70℃, la potenza nominale deve essere ridotta le imposte su conformemente alla curva qui sotto.

Valutazioni elettriche

Dimensione	0201	0402	0603	0805	1206	1210	1812	1218	2010	2512
Potenza nominale a 70℃	1/20W	1/16W	1/10W	1/8W	1/4W	1/3W	1/2W	1W	1/2W	1W
RCWV massimo	15V	50V	50V	150V	200V	200V	200V	200V	200V	200V
Tensione massima di sovraccarico	30V	100V	100V	300V	400V	400V	400V	400V	400V	400V
Saltatore<50m>	0.5A	1A	1A	1A	2A	2A	2A	2A	2A	2A
Gamma di temperatura di funzionamento	-55~+155℃

Gamma di resistenza standard

0Ω	0~50mΩ
±1% (E-96)	1Ω~2.2MΩ
±5% (E-24)	1Ω~3.3MΩ per 0201 0402,1Ω~22MΩ per la dimensione di resto

la tensione di funzionamento del *The è calcolata in base al valore della resistenza che segue la formula di V=√ (P*R) o nella sua misura massima come indicato sopra.
* la tensione di sovraccarico è calcolata in base al valore della resistenza che segue la formula di V=2.5√ (P*R) o in misura massima dei come indicato sopra.

Curva di saldatura di temperatura

0201 0402 0603 0805 1206 resistenza per tutti gli usi 1Ω~22MΩ±5% del chip di 1Ω~2.2MΩ ±1% SMD LED 1210 1218 1812 2010 2512 2

Specificazione e metodi di prova

OGGETTO	SPECIFICAZIONE	METODO DI PROVA
Solderability	Più di 95% del termine deve essere coperto di lega per saldatura	Saldatura di riflusso 4,17 di METODO 208H/IEC 60115-1 di JIS C 5201 4,17/MIL-STD-202G: Temperatura del bagno: (235±5)℃, tempo di immersione: (2±0.5) saldatura di s WAVE: Temperatura del bagno: (270±10)℃, tempo di immersione: (2±0.5) s
Resistenza a calore della lega per saldatura	J, G: ± del ≦ del △ R (1% + 0.1Ω) F: △R≦± (0,5% + 0.05Ω) nessun danno meccanico	Il METODO 210F/IEC 60115-1 4,18 di JIS la C 5201 4,18/MIL-STD-202G la temperatura del bagno della lega per saldatura sarà (260±5)℃, il tempo di immersione sarà (5±0.5) s o (10±1) s come prescritto dalla specificazione di dettaglio
Coefficiente di temperatura di resistenza: (TCR)	(0402 & 0201): 1Ω~10Ω; >3.3M: ±400ppm/℃10Ω (a parte 10Ω) ~3.3M: ±200ppm/℃ (0603 o sopra): 1Ω~10Ω; >1M: ±200ppm/℃10Ω (excluding10Ω) ~1M: ±100ppm/℃	METODO 304/IEC 60115-1 4,8 DI JIS C 5201 4,8/MIL-STD-202G La caratteristica della temperatura o il coefficiente di temperatura della resistenza non è specificata per i valori della resistenza di di meno che 5R a causa della difficoltà della misura accurata
Sovraccarico di periodo ridotto	J, G: ± del ≦ del △ R (2% + 0.1Ω) F: ± del ≦ del △ R (1% + 0.05Ω)	JIS C 5201 4.13/IEC 60115-1 4,13 tensione 2.5×Rated o Max. Overload Voltage per sec 5. resistenza di misura dopo 30 minuti
Umidità di vita del carico	J, G: ± del ≦ del △ R (3% + 0.1Ω) F: ± del ≦ del △ R (1% + 0.05Ω)	Metodo 4.24/MIL-STD-202G 106G/IEC 60115-1 4,24 di JIS C 5201 Mantenga la temperatura della resistenza a 40±2℃ e del RH di 90~95% con la tensione nominale applicata. Cicli SOPRA per 1,5 ore e FUORI per le ore di 0,5 ore for1000+48/-0. Dopo 1~4 ore, misuri il valore della resistenza.
Carichi la vita	J, G: ± del ≦ del △ R (3% + 0.1Ω) F: ± del ≦ del △ R (1% + 0.05Ω)	Metodo 4.25/MIL-STD-202G 108A/IEC 60115-1 4,25 di JIS C 5201 Le resistenze saranno sottoposte a prova di resistenza dei 42 giorni (1000h) ad una temperatura ambiente tra compreso 15℃ amd 35℃.
Ciclo di temperatura	J, G: ± del ≦ del △ R (1% + 0.1Ω) F: △R≦± (0,5% + 0.05Ω) nessun danno meccanico	Metodo 4.19/MIL-STD-202G 107G /IEC di JIS C 5201 60115-1 4,19 Ripeti 5 cicli come segue -65℃ (30 min.) +25℃ (2~3 min.) +125℃ (30 min.) +25℃ (2~3 min.)
Resistenza di isolamento	Fra il termine ed il rivestimento deve essere sopra 1000MΩ	Metodo 302/IEC 60115-1 4,6 di JIS C 5201 4,6/MIL-STD-202G Tensione di prova: 100±15V
Resistenza alla flessione	J, G: ± del ≦ del △ R (1% + 0.1Ω) F: △R≦± (0,5% + 0.05Ω) nessun danno meccanico	Metodo 211A/IEC 60115-1 4,33 di JIS C 5201 4,33/MIL-STD-202G Cambiamento di resistenza dopo piegato sul PWB di 90mm. Curvatura: 4mm for1206

Marcature

0201 0402 0603 0805 1206 resistenza per tutti gli usi 1Ω~22MΩ±5% del chip di 1Ω~2.2MΩ ±1% SMD LED 1210 1218 1812 2010 2512 3
1,1 nessun marcature su 0201 e su 0402. Le marcature sulle altre dimensioni sono espresse da un codice di 3 cifre nel suo valore esatto. PER ESEMPIO: 6R8=6.8Ω; 100=10×100 =10Ω; 472=47×102 =4700Ω=4.7KΩ.

1,2
a. le marcature sulle dimensioni 0805, 1206 e sopra sono espresse da un codice di 4 cifre.
PER ESEMPIO: 82R5=82.5Ω; 1000=100×100 =100Ω; 2212=221×102 =22100Ω=22.1KΩ.
b. le marcature su 0603 ±1% (serie di IEC E-96) sono espresse da un codice di 3 cifre; le prime due cifre rappresentano il codice del valore e l'ultima lettera maiuscola rappresenta il moltiplicatore.
Il sistema di codifica della serie E-96 è come segue:

Resistenza	Codice
100	01
102	02
105	03
107	04

Codice di moltiplicatore

Codice	A	B	C	D	E	F	G	X	Y	Z
Moltiplicatore	10⁰	10¹	10²	10³	10⁴	10⁵	10⁶	10^-1	10^-2	10^-3

PER ESEMPIO: 01Y=100× 10-2=1Ω; 68A=499×100 =499Ω; 02D=102×103 =102KΩ

i valori della resistenza di c.Any di tolleranza di 1% ma non inclusi in serie E-96, le marcature del valore sono gli stessi di +/--5% tolleranza con l'identificazione d'etichettatura. PER ESEMPIO: 120=12×100 =12Ω; 475=47×105 =4.7MΩ.

d.Marking della resistenza da 0 ohm è “un 0" con la sua gamma del valore da 0-50mΩ. Nessuna tolleranza indicata sull'etichetta del prodotto.

Quantità del pacchetto

Dimensione	Q'ty d'imballaggio
0201	10Kpcs/Reel
0402	10Kpcs/Reel
0603	5Kpcs/Reel
0805
1206
1210
1218	4Kpcs/Reel
1812
2010
2512

Condizione di stoccaggio

Temperatura: 10~30℃

Umidità: 30%-75%

Tempo di immagazzinamento: 1 anno
