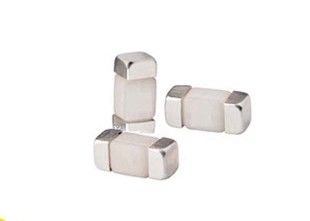

CQ24LT 002 6.1x2.6mm Ceramica Time Lag Chip Fuse 2A 350V 6125
Descrizione
2410 i fusibili SMD a filo in aria sono molto adatti alle applicazioni di protezione da sovraccarico di livello secondario.Questi dispositivi per il montaggio in superficie senza piombo offrono una maggiore affidabilità ed hanno eliminato il rischio di rimozione del tappo finale comune nei fusibili di carrozzeria in ceramica tradizionaliInoltre, l'elemento di filo diretto in aria ha dimostrato caratteristiche di fusione e taglio coerenti.Questi fusibili 2410 utilizzano terminazioni in rame placcate in nichel e stagno e presentano un'elevata affidabilità e resistenza con forti caratteristiche di soppressione dell'arco.
Applicazione
• attrezzature industriali
• TV LCD/PDP
• Invertitore di retroilluminazione
• Fornitore di energia
• Sistema di telecomunicazioni
• Creazione di reti
• Sistemi di gioco
• Prodotti bianchi
• Automotive
Caratteristiche principali
Libero da alogene, conforme alla RoHS e al 100% privo di piombo
Fusibili di rame o di leghe di rame
Corpo di fusibile epossidico a fibra di vetro
Ampia gamma di corrente nominale
Intervallo di temperatura di esercizio -55°C a 125°C
Materiali e dimensioni
Materiale di costruzione: ceramica
Materiale di terminazione: argento (Ag), nichel (Ni), stagno (Sn)
Elemento fusibile: argento ((Ag)
Modello di terra raccomandato - saldatura a reflusso
Unità: mm
| |
L2 |
L1 |
W |
| 1-20A |
2.95 |
1.96 |
3.15 |
Numerazione delle parti
Sistema di numerazione delle parti
CQ24LT 001
CQ24LT -- Serie
001 -- Codice AMP (riferimento alla tabella seguente)
| PN |
Ampere
Classificazione
[ In ] |
Voltaggio
Classificazione
(V) |
Numero nominale
Resistenza
Ohm freddi |
Numero nominale
Fusione
A Sec |
| CQ24LT 001 |
1A |
350 V
|
1.100 |
0.700 |
| CQ24LT 1.50 |
1.5A |
0.500 |
1.570 |
| CQ24LT 002 |
2A |
0.203 |
1.800 |
| CQ24LT 2.50 |
2.5 A |
0.155 |
2.430 |
| CQ24LT 003 |
3 A |
0.045 |
3.240 |
| CQ24LT 3.15 |
3.15A |
0.039 |
3.770 |
| CQ24LT 3.50 |
3.5 A |
0.036 |
4.410 |
| CQ24LT 004 |
4A |
0.028 |
5.760 |
| CQ24LT 005 |
5A |
0.021 |
9.750 |
| CQ24LT 006 |
6A |
0.016 |
13.32 |
| CQ24LT 6.30 |
6.3A |
0.015 |
15.08 |
| CQ24LT 007 |
7A |
0.014 |
19.60 |
| CQ24LT 008 |
8A |
0.013 |
25.60 |
| CQ24LT 010 |
10A |
0.011 |
40.00 |
| CQ24LT 012 |
12A |
0.009 |
57.60 |
| CQ24LT 015 |
15A |
0.006 |
101.2 |
| CQ24LT 020 |
20A |
0.005 |
192.0 |
BENEFITTI
• Azione molto rapida a 200% di sovraccarico
• Eccellente resistenza alla corrente d'ingresso
• Alta affidabilità e resilienza
• Forte resistenza all'arco
• Terminale in rame con rivestimento in nichel e stagno
Caratteristiche elettriche
| Corrente nominale |
1 In |
2 In |
3 In |
8 In |
| Un minuto. |
Un minuto. |
- Max, ti prego. |
- Max, ti prego. |
- Max, ti prego. |
| 1-20A |
4 ore |
1 secondo |
60 secondi |
Tre secondi. |
0.1 secondo |
Temperatura ambientale a 25°C
Rating di interruzione
1A ~ 20A:
100 ampere a 350 V CA
100 ampere a 125 V CA
100 ampere a 125 V di corrente continua
300 ampere a 32 V DC
Metodo di saldatura
*Reflow Soldering: 260°C, 30 secondi al massimo.
*Soldatura a onde: 260°C, 10 secondi al massimo.
* Saldatura a mano: 350°C, massimo 3 secondi.
Specifica del nastro e del rullo
Nastro e bobina Quantità: 2500 pcs/bobina
| Articolo |
W |
P |
E |
F |
P1 |
D |
D1 |
| Criterio |
12.00 |
4.00 |
1.75 |
5.50 |
2.00 |
1.50 |
1.00 |
| Tolleranza |
± 0.10 |
± 0.10 |
± 0.10 |
± 0.05 |
± 0.05 |
± 0.10 |
± 0.10 |
| Articolo |
P0 |
10P0 |
A0 |
B0 |
KO. |
t |
| Criterio |
4.00 |
4.00 |
2.85 |
6.30 |
1.45 |
0.24 |
| Tolleranza |
± 0.10 |
0.20 |
± 0.10 |
± 0.10 |
± 0.10 |
± 0.05 |
Specifica ambientale
| Temperatura di funzionamento |
-55°C a +125°C |
| Vibrazione |
MIL-STD-202G, metodo 201 ((10-55 Hz, 0,06 pollici, escursione totale) |
| Spruzzo di sale |
MIL-STD-202G, metodo 101, condizione di prova B (48 ore) |
| Resistenza all'isolamento |
MIL-STD-202G, metodo 302, condizione di prova A |
| Resistenza al calore della saldatura |
MIL-STD-202G, metodo 210, condizione di prova B (10 secondi, a 260°C) |
| Shock termico |
MIL-STD-202G, metodo 107, condizione di prova B (da -65°C a +125°C) |
Curva di variazione della temperatura
Nota:
1La delimitazione illustrata in questa curva è in aggiunta alla delimitazione standard del 25% per il funzionamento continuo.
Curve medie di corrente temporale
