10.1x3.1mm 4012 alta tensione di superficie ad azione ritardata del fusibile 1A 600VAC 350VDC del supporto protetta contro le esplosioni

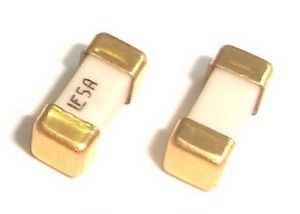

Proof di esplosione ad alta tensione 10.1x3.1mm 4012 Time Delay Surface Mount Fuse 1A 600VAC 350VDC

I fusibili SMD AOLITTEL NANO2 sono ideali per l'uso nelle apparecchiature Datacom e Telecom

Il fusibile NANO2 è un fusibile ad azione rapida e a corrente molto elevata progettato per applicazioni ad alta corrente di funzionamento.La sua bassa elevazione di temperatura e le sue eccellenti caratteristiche di stabilità a temperatura lo rendono ideale per l'uso in apparecchiature di datacom e telecomunicazioni come server di fascia alta, stazioni base, alimentatori e applicazioni di calcolo delle lame. offre una protezione del circuito ad alto amplificatore, prestazioni di interruzione ultra elevate (fino a 500 A a 72 VDC) e un formato compatto (10,1 mm x 3,12 mm x 3.12 mm) fattore di forma di montaggio superficiale per risparmiare spazio sulla tavola.

Caratteristiche e vantaggi

Alte correnti nominali (15 30 A) con tensione superiore fino a 100 VDC
Maggiore resistenza al ciclo termico
I2t ad alta fusione
Fusibili di montaggio superficiale in una piccola impronta
Intervallo di temperatura di esercizio da -55°C a 125°C
Abilita i server a lame che funzionano a potenza superiore
Fornisce una maggiore affidabilità in condizioni difficili di ciclo termico
Previene il disturbo causato da un'ondata transitoria durante lo scambio caldo del server blade
Consente una maggiore flessibilità nel posizionamento dei fusibili su schede server a lame sottili
Garantisce prestazioni robuste e una protezione affidabile in ambienti di lavoro ad altissima temperatura ambiente


Materiali e dimensioni

Materiale di costruzione: ceramica
Materiale di terminazione: argento (Ag), nichel (Ni), stagno (Sn)
Elemento fusibile: argento ((Ag)

Modello di terra raccomandato - saldatura a reflusso

Unità: mm

Numerazione delle parti

Sistema di numerazione delle parti

CQ40LT 001

CQ40LT -- Serie

001 -- Codice AMP (riferimento alla tabella seguente)

Caratteristiche elettriche

Temperatura ambientale a 25°C

Applicazione

Server di fascia alta / Blade computing

Fornitore di alimentazione della stazione base

Modulo regolatore di tensione

Sistema di ventilatore di raffreddamento per PC Server

Applicazioni avanzate di architettura di calcolo delle telecomunicazioni (ATCA) per il cloud computing

Sistema di gestione delle batterie (utensili industriali)

Rating di interruzione

1A ~ 30A:

150 ampere a 350 V di corrente continua
150 ampere a 600 V CA

600 ampere a 60 V di corrente continua

40A: 600 ampere a 60V di corrente continua

Metodo di saldatura

*Reflow Soldering: 260°C, 30 secondi al massimo.
*Soldatura a onde: 260°C, 10 secondi al massimo.
* Saldatura a mano: 350°C, massimo 3 secondi.

Specifica del nastro e del rullo

Quantità di nastro e bobina: 1000 PCS/bobina

Caratteristiche del prodotto

Materiale

Corpo: ceramica

Cappuccio in ceramica: ottone placcato d' argento

Resistenza all'isolamento (dopo apertura) MIL-STD-202, metodo 302, condizione di prova A (10.000 ohm, minimo)

Soldabilità MIL-STD-202, metodo 208

Resistenza al calore di saldatura MIL-STD-202, metodo 210, condizione di prova B (10 secondi a 260°C) PCB raccomandazione per la gestione termica spessore minimo dello strato di rame = 100μm

Larghezza minima delle tracce di rame = 10 mm

In tali casi, in condizioni normali di funzionamento, la temperatura massima del corpo del fusibile non deve superare gli 80°C in un ambiente a 25°C.

Temperatura di funzionamento 55oC a 125oC con adeguata delimitazione
