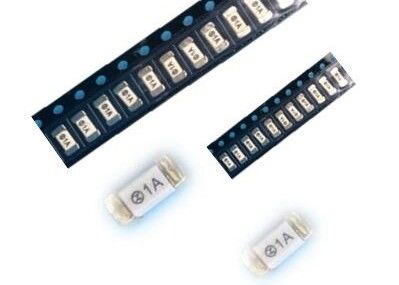

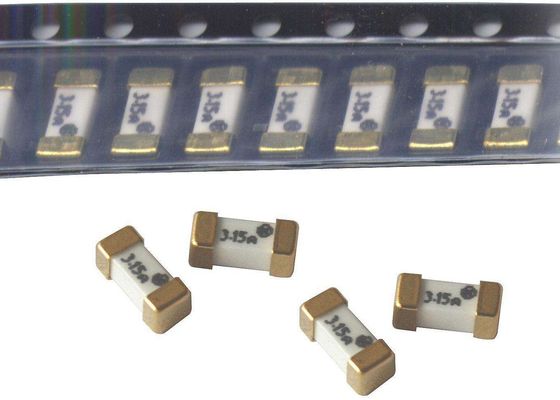

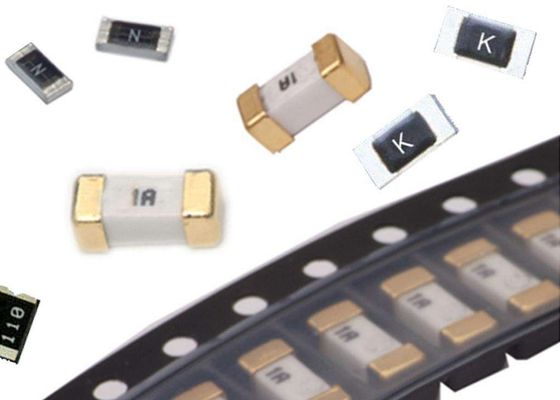

CQ24LF 001 6.1x2.6mm Fuso di montaggio superficiale ad azione rapida 2410 350V 1A con capacità di interruzione arginato 100A
Applicazione
Notebook / ultrabook
Sistemi di telecomunicazione
Caricabatterie
Televisioni LCD / LED
Server per PC
Dispositivi per il monitoraggio LCD
Convertitori di corrente continua
Invertitori a corrente continua
Caratteristiche principali
Fusibili a colpo singolo per la protezione da sovraccarico
6125 (EIA 2410)
Precisione di azione rapida
UL 248-14 elencato
Compatibile con la RoHS* e privo di alogeni**
Progettazione SMD del nucleo del filo
Imballaggi per montaggio automatico
Caratteristiche ambientali
Temperatura di funzionamento -55 °C a +125 °C Condizioni di conservazione Temperatura......................................................... +5 °C a +35 °C Umidità del suoloDurata di conservazione da 40 a 75%2 anni dalla data di fabbricazione Livello di sensibilità all'umidità.Classificazione ESD (HBM) classe 6
Materiali e dimensioni
Materiale di costruzione: ceramica
Materiale di terminazione: argento (Ag), nichel (Ni), stagno (Sn)
Elemento fusibile: argento ((Ag)
Modello di terra raccomandato - saldatura a reflusso
Unità: mm
| |
L2 |
L1 |
W |
| 1-20A |
2.95 |
1.96 |
3.15 |
Numerazione delle parti
Sistema di numerazione delle parti
CQ24LF 001
CQ24LF -- Serie
001 -- Codice AMP (riferimento alla tabella seguente)
| PN |
Ampere
Classificazione
[ In ] |
Voltaggio
Classificazione
(V) |
Numero nominale
Resistenza
Ohm freddi |
Numero nominale
Fusione
A Sec |
| CQ24LF 001 |
1A |
350 V
|
1.100 |
0.500 |
| CQ24LF 1.50 |
1.5A |
0.500 |
1.130 |
| CQ24LF 002 |
2A |
0.203 |
1.200 |
| CQ24LF 2.50 |
2.5 A |
0.155 |
1.500 |
| CQ24LF 003 |
3 A |
0.045 |
1.890 |
| CQ24LF 3.15 |
3.15A |
0.039 |
2.280 |
| CQ24LF 3.50 |
3.5 A |
0.036 |
2.573 |
| CQ24LF 004 |
4A |
0.028 |
3.360 |
| CQ24LF 005 |
5A |
0.021 |
6.000 |
| CQ24LF 006 |
6A |
0.016 |
7.920 |
| CQ24LF 6.30 |
6.3A |
0.015 |
9.128 |
| CQ24LF 007 |
7A |
0.014 |
12.25 |
| CQ24LF 008 |
8A |
0.013 |
16.00 |
| CQ24LF 010 |
10A |
0.011 |
25.00 |
| CQ24LF 012 |
12A |
0.009 |
36.00 |
| CQ24LF 015 |
15A |
0.006 |
67.50 |
| CQ24LF 020 |
20A |
0.005 |
132.0 |
Caratteristiche elettriche
| Corrente nominale |
1 In |
2 In |
| Un minuto. |
- Max, ti prego. |
| 1-20A |
4 ore |
5 secondi. |
Temperatura ambientale a 25°C
Rating di interruzione
1A ~ 20A:
100 ampere a 350 V CA
100 ampere a 125 V CA
100 ampere a 125 V di corrente continua
300 ampere a 32 V DC
Metodo di saldatura
*Reflow Soldering: 260°C, 30 secondi al massimo.
*Soldatura a onde: 260°C, 10 secondi al massimo.
* Saldatura a mano: 350°C, massimo 3 secondi.
Specifica del nastro e del rullo
Nastro e bobina Quantità: 2500 pcs/bobina
| Articolo |
W |
P |
E |
F |
P1 |
D |
D1 |
| Criterio |
12.00 |
4.00 |
1.75 |
5.50 |
2.00 |
1.50 |
1.00 |
| Tolleranza |
± 0.10 |
± 0.10 |
± 0.10 |
± 0.05 |
± 0.05 |
± 0.10 |
± 0.10 |
| Articolo |
P0 |
10P0 |
A0 |
B0 |
KO. |
t |
| Criterio |
4.00 |
4.00 |
2.85 |
6.30 |
1.45 |
0.24 |
| Tolleranza |
± 0.10 |
0.20 |
± 0.10 |
± 0.10 |
± 0.10 |
± 0.05 |
Nota:
1La delimitazione illustrata in questa curva è in aggiunta alla delimitazione standard del 25% per il funzionamento continuo.
