Anti-surge senza piombo 0204 0207 0309 SMD filo fusibile ferita MELF resistori a pellicola di carbonio metallo 0.125W 0.25W 0.5W 1W 2W

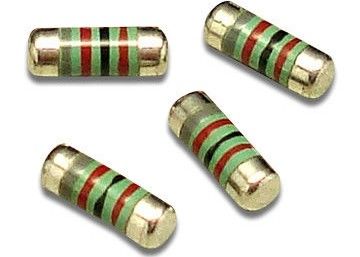

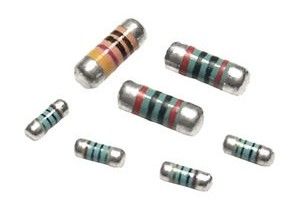

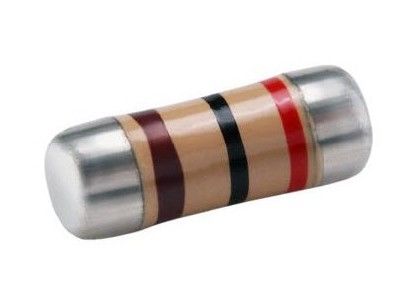

Le resistenze MELF (Metal Electrode Leadless Face) sono di forma rotonda o cilindrica e sono disponibili in nastro di plastica in rilievo su bobine da 7 pollici.I terminali delle resistenze MELF sono tappi in acciaio forzatamente montati con terminale rivestito SnLe dimensioni dei modelli di terra per le resistenze MELF sono le stesse delle resistenze per chip SMD.
Altre note
* MELF è l'acronimo di Metal Electrode Leadless Face.
* Cappotti di fine 90/10 con saldatura.
* Adatto per la saldatura a reflusso e a onda.
* Risponde o supera le norme EIAJ 8009, EIA PDP 100.
* I tappi in acciaio forzatamente montati sono placcati in stagno.
* Il tipo di nastro è di plastica.
Applicazione presentata
La presente norma si applica alle fonti luminose elettriche, alle sorgenti di alimentazione a commutazione, ai caricabatterie, alle apparecchiature di comunicazione, alle apparecchiature elettroniche mediche, alle apparecchiature di prova e misura, alle automobili.
Sostituzione delle resistenze plug-in nelle apparecchiature elettroniche quali elettronica, prodotti industriali e elettrodomestici.
Caratteristiche
1) Utilizzare rivestimenti in resina epoxi non combustibile con caratteristiche di sicurezza di non combustibile e isolante;
2) Miniaturizzazione per posizionamento ad alta densità;
3) soddisfare i requisiti dei processi di saldatura senza piombo (Pb) e contenenti piombo;
4) Può essere utilizzato nei sistemi di montaggio automatici a montaggio superficiale (SMD).
5) Struttura abilitata SMD
6) Rivestimento a più strati ignifugo equivalente a UL 94 V-0
7) Caratteristica ignifuga equivalente alla prova di sovraccarico UL 1412
8) Il punto di saldatura potenziato è affidabile contro l'ondata
9)I prodotti soddisfano i requisiti RoHS e non contengono sostanze molto preoccupanti identificate dall'Agenzia europea per le sostanze chimiche
10) Specifiche per IEC 60115-1, 60115-4
Disegno dimensionale
| Dimensione |
Dimensione ((mm) |
| L |
D1 |
D2 Max. |
| 0204 |
3.5±0.2 |
1.1±0.1 |
1.4±0.2 |
| 0207 |
5.9±0.2 |
1.7±0.1 |
2.1±0.2 |
| 0309 |
Capo unico 8.5±0.2
Doppio tappo 8.7±0.2
|
2.5±0.1 |
Capo singolo 3,1 ± 0.2
Doppio tappo 3,0 ± 0.2
|
Informazioni relative al materiale
| Codice |
Nome |
Materiale |
| 1 |
Rivestimento |
Rivestimento in resina non combustibile / epossidica |
| 2 |
Anello colorato |
Rivestimento ignifugo |
| 3 |
Fabbricazione a partire da fili di taglio |
- Non lo so. |
| 4 |
Elemento di fusibile |
Fio di leghe |
| 5 |
Barra magnetica |
Corpo in ceramica di alluminio / pellicola resistiva |
| 6 |
Cap |
Cappottole di ferro stagnato |
Numerazione delle parti
KNPM: Nome della serie
1: potenza nominale -- 0,125W,0.25W,0.5W, 1W, 2W.
100: valore di resistenza -- E24 resistenza normale
J: tolleranza alla resistenza -- F=±1%, G=±2%, J=±5%
S: Codice di taglia -- È una taglia normale senza codice; S- taglia piccola; X- taglia ultra-piccola.
Specifiche elettriche
| Dimensione Tipo |
Distanza di potenza ((70C) |
Intervallo di temperatura °C |
Voltaggio di isolamento V |
Intervallo di resistenza ((Ω) |
| ±1%, ±2%, ±5% |
| 0204 |
0.125W
0.25WS
0.5W-X
|
- 55 ¢ 155 |
200 |
MFM 0,1 ∼ 2,2 M
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
| 0207 |
0.25W
0.5W-S
1W-X
|
- 55 ¢ 155 |
250 |
KNPM 0,22 ‰ 100
MFM 0,0110M
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
| 0309 |
0. 5W
1W-S
2W-X
|
- 55 ¢ 155 |
350 |
KNPM 0,22 ¢ 300
MFM 0,0110M
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
Dati generali
| Tolleranza di resistenza nominale |
± 5% |
| Categoria climatica |
55/155/21 |
| Basse pressioni d'aria |
8.5kpa |
| Livello di stabilità |
5% |
| Variazione della resistenza |
Valore limite |
| Test a lungo termine |
± 5%R+0,1Ω |
| Test a breve termine |
± (1% R + 0,05 Ω) |
| Corrente nominale |
I2 ((A) = P ((W) / R ((Ω) |
Dimensione del nastro
| Dimensione |
φA
(mm)
|
φB
(mm)
|
φC
(mm)
|
W |
T |
QTY ((pcs)) |
| 0204 |
179 ± 2 |
60 ± 2 |
13±0.5 |
9 ± 1 |
12 ± 0.5 |
3000 |
| 0207 |
179/330±2 |
90 ± 2 |
13±0.5 |
10 ± 1 |
14.5±1 |
2000/5000 |
| 0309 |
330±2 |
90 ± 2 |
13±0.5 |
16 ± 1 |
19.5±1 |
2500 |
Dimensione della carta
| Dimensione |
Dimensione ((mm) |
| A |
B |
W |
E |
F |
| 0204 |
10,6±0.2 |
3.8±0.2 |
8.0±0.2 |
1.75±0.1 |
5.25±0.1 |
| 0207 |
2.4±0.2 |
6.0±0.2 |
12.0±0.2 |
1.75±0.1 |
7.25±0.1 |
| 0309 |
30,6±0.2 |
8.9±0.2 |
16.0±0.2 |
1.75±0.1 |
9.25±0.1 |
| |
P0 |
P1 |
P2 |
D0 |
T |
| 0204 |
4.0±0.1 |
4.0±0.1 |
2.0±0.1 |
1.5±0.1 |
1.65±0.1 |
| 0207 |
4.0±0.1 |
4.0±0.1 |
2.0±0.1 |
1.5±0.1 |
2.5±0.1 |
| 0309 |
4.0±0.1 |
8.0±0.1 |
2.0±0.1 |
1.5±0.1 |
3.5±0.1 |
Marcatura a colori
| Colore |
Prima cifra |
Seconda cifra |
Terza cifra |
Maluttiplier |
Tolleranza |
| Nero |
0 |
0 |
0 |
100 |
- |
| Marrone |
1 |
1 |
1 |
101 |
± 1 |
| Rosso |
2 |
2 |
2 |
102 |
±2 |
| Arancione |
3 |
3 |
3 |
103 |
- |
| Giallo |
4 |
4 |
4 |
104 |
- |
| Verde |
5 |
5 |
5 |
105 |
± 0.5 |
| Blu |
6 |
6 |
6 |
106 |
± 0.25 |
| Viola |
7 |
7 |
7 |
107 |
± 0.1 |
| Grigio |
8 |
8 |
8 |
108 |
- |
| Bianco |
9 |
9 |
9 |
109 |
- |
| D'oro |
- |
- |
- |
10-1 |
± 5 |
| Fabbricazione |
- |
- |
- |
10-2 |
± 10 |
| Piano |
- |
- |
- |
- |
- |
Prova di affidabilità
| Caratteristiche |
Condizioni di prova |
Limiti |
| Corto tempo di sovraccarico |
IEC 60115-1 4.13 5 secondi tensione nominale 2,5x (non superiore alla tensione di sovraccarico massima) |
± 2% |
| La vita è piena di umidità |
IEC 60115-1 4.24 56 giorni di carico nominale (non superiore alla tensione di lavoro massima) a (40±2) °C e (93±3)% di umidità relativa |
|
| Durata di carico 1.000 ore |
IEC 60115-1 4.25.1 carico nominale (non superiore alla tensione di lavoro massima) con 1,5 ore di accensione, 0,5 ore di spegnimento, a (70±2) °C |
± 5% |
| Resistenza al calore della saldatura |
IEC 60115-1 4.18.2 Immergere la resistenza in un bagno di saldatura misurato a (260±5) °C e tenerlo tenuto per 10±1 secondi |
± 1% |
| Soldibilità |
IEC 60115-1 4.17.2 L'area di saldatura coperta dopo (230±3)°C/(2±0.2) secondi con flusso applicato |
95% Min. |
| Vibrazione |
IEC 60115 4.22 Sei ore in ogni direzione parallela e assiale con un movimento armonico semplice con un'ampiezza di 0,75 mm e da 10 a 500 Hz. |
± 1% |
| Resistenza al calore |
IEC 60115-1 4.25.3 1000 ore a 200°C senza carico |
± 1% |
| Shock termico |
IEC 60115-1 4.19 -55°C 30 minuti, +155°C 30 minuti, 5 cicli |
± 3% |
| Prova di sovratensione |
Tensione di sovratensione = 12,000PR DC P è la potenza nominale, R è il valore di resistenza, la tensione di sovratensione non è superiore a quella elencata a destra. |
± 5% |
